ZH-D Series ตัวกำเนิดสุญญากาศแบบมีพอร์ตที่ตัวเครื่อง

ตัวกำเนิดสุญญากาศแบบมีพอร์ตตัวเครื่อง ZH‑D Series เครื่องกำเนิดสุญญากาศเชื่อมต่อด้วยลมโดยตรง Venturi แบบขั้นตอนเดียว

ยี่ห้อ: SOLH โดย Richge Technology | เปลี่ยนกลไกได้เต็มรูปแบบด้วยเครื่องกำเนิดสุญญากาศ ZH Series ที่นำเข้า

1. ภาพรวมผลิตภัณฑ์

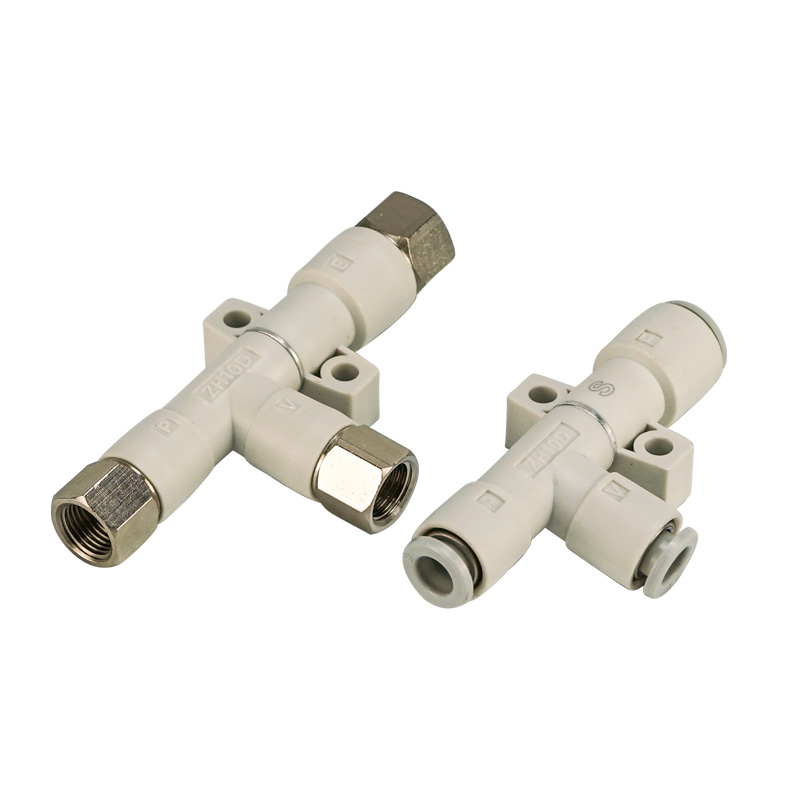

     ประเภทพอร์ต ตัวเครื่อง ZH-D เป็นตัวดีดสุญญากาศ เวนทูรี สเตจเดียว พอร์ตอิสระสามพอร์ต รวมถึงพอร์ตจ่าย SUP, พอร์ตสูญญากาศ VAC และพอร์ตไอเสีย EXH ต้องใช้ท่อภายนอก ไม่มีตัวเก็บเสียงในตัวภายในตัวเครื่อง การออกแบบกะทัดรัดและน้ำหนักเบาพร้อมโครงสร้างหัวฉีดเรซินในตัว สามารถเปลี่ยนได้กับซีรีส์ ZH นำเข้าอย่างสมบูรณ์

  ความแตกต่างของโมเดล

     • จจ-D ประเภทพอร์ตตัวเครื่อง: สามพอร์ตสำหรับการวางท่อภายนอกโดยไม่มีตัวเก็บเสียงในตัว

     • จจ-B แบบกล่อง: ติดตั้งตัวเก็บเสียงในตัว สงวนเฉพาะช่องจ่ายน้ำและช่องสุญญากาศเท่านั้น

  สองระดับประสิทธิภาพ:

     • ข้อมูลจำเพาะ S (สุญญากาศสูง): สุญญากาศขั้นสุดยอด ‑90kPa เหมาะสำหรับชิ้นงานเรียบที่มีการปิดผนึก

     • สเปค L (การไหลสูง): การไหลของการดูดที่มากขึ้นพร้อมระดับสุญญากาศที่ต่ำกว่า สำหรับชิ้นงานที่มีรูพรุนที่ระบายอากาศได้ เช่น กระดาษ ผ้า และกล่องกระดาษ

  ฝาครอบรูหัวฉีด Φ0.5 / 0.7 /1.0 /1.3 /1.5 /1.8 /2.0มม. รองรับตัวเลือกการเชื่อมต่อที่หลากหลาย: ข้อต่อฟิตติ้งสวมเร็วแบบสัมผัสเดียว, เกลียว G/Rc, เกลียวอิมพีเรียล NPT โซลูชันการติดตั้งที่หลากหลาย: การยึดด้วยสกรูโดยตรง ตัวยึดสำหรับติดตั้ง และการติดตั้งราง DIN ใช้กันอย่างแพร่หลายสำหรับหุ่นยนต์ส่วนท้ายและการใช้งานโมดูลหลายสถานี

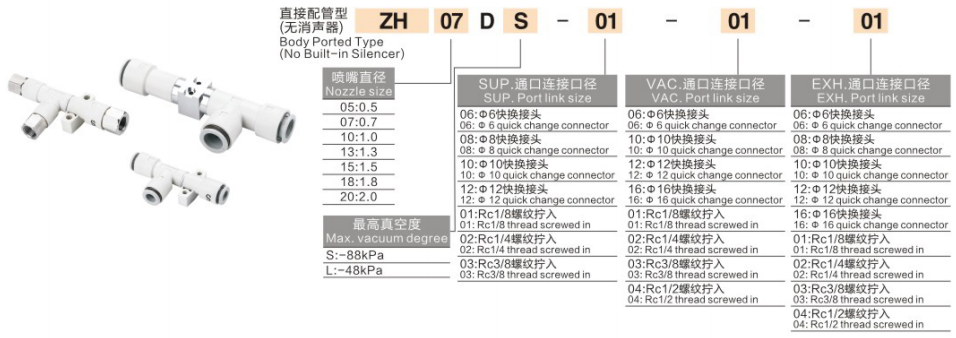

2. คำอธิบายการเข้ารหัสแบบจำลองที่สมบูรณ์

โมเดลตัวอย่าง:จจ10DSA-06-08-10

     • จจ: รหัสซีรี่ส์ของตัวเป่าสุญญากาศ

     • 10: รหัสรูหัวฉีด

     • ดี/บี: รูปร่าง. D = ประเภทพอร์ตที่ตัวเครื่องพร้อมพอร์ตภายนอก 3 พอร์ตที่ไม่มีตัวเก็บเสียงในตัว B = แบบกล่องพร้อมตัวเก็บเสียงในตัว

     • เอส/แอล: ลักษณะสุญญากาศ S = ประเภทสุญญากาศสูง สูงสุด ‑90kPa โดยมีอัตราการดูดปานกลาง L = ชนิดการไหลสูง ZH05‑13 สุดยอด ‐48kPa; ZH15‑20 สุดยอด ‐66kPa การไหลขนาดใหญ่สำหรับชิ้นงานที่ระบายอากาศได้

     • A: รุ่นน้ำหนักเบารุ่นใหม่ที่มีขนาดสั้นลงและน้ำหนักลดลง

     • 06-08-10: ข้อกำหนดพอร์ต(SUP-VAC-EXH). ตัวเลขสองหลักหมายถึงขนาดข้อต่อฟิตติ้งสวมเร็วแบบเมตริก (06=Φ6,08=Φ8,10=Φ10,12=Φ12) F01/F02/F03 สำหรับเธรด G/Rc; N01/N02 สำหรับเธรดจักรวรรดิ NPT

  ตัวอย่างการสั่งซื้อ: ZH13DSA‑08‑10‑10
     ตัวกำเนิดสุญญากาศที่มีพอร์ตลำตัว ZH, หัวฉีด Φ1.3มม., เกรดสุญญากาศสูง S, รุ่น A น้ำหนักเบาใหม่; พอร์ตจ่าย Φ8, พอร์ตสุญญากาศ Φ10, พอร์ตไอเสีย Φ10 ข้อต่อฟิตติ้งสวมเร็วแบบสัมผัสเดียว

3. ข้อดีด้านประสิทธิภาพหลัก

     • พอร์ตภายนอกสามพอร์ตที่เป็นอิสระอย่างสมบูรณ์: แยกการจ่าย SUP, สูญญากาศ VAC และพอร์ตไอเสีย EXH ก๊าซไอเสียสามารถเชื่อมต่อกับตัวเก็บเสียงภายนอกหรือท่อร่วมไอเสียแบบรวมศูนย์ เหมาะสำหรับหุ่นยนต์ปลายหุ่นยนต์และโมดูลบูรณาการ ปราศจากข้อจำกัดพื้นที่ภายในตัวเก็บเสียง

     • หัวฉีด เรซิ่น แบบรวม น้ำหนักเบา: หัวฉีดและตัวเครื่องได้รับการหล่อขึ้นรูปในตัวเพื่อการลดน้ำหนักที่น่าทึ่ง เหมาะอย่างยิ่งสำหรับ EOAT ที่เคลื่อนที่ด้วยความเร็วสูง ใหม่ รุ่น A ลดความยาวและส่วนสูง น้ำหนักลดลงถึง 74%

     • ตัวเลือกประสิทธิภาพสุญญากาศแบบคู่: สุญญากาศสูง S สำหรับชิ้นงานปิดผนึกเรียบ รวมถึงแก้ว แผ่นโลหะ และตัวเรือนพลาสติก L การไหลสูงสำหรับกล่อง ฟิล์ม ผ้า และวัสดุที่รั่วได้ง่ายเพื่อการชดเชยการรั่วไหล

     • การเลือกพอร์ตที่หลากหลาย: ข้อต่อเมตริกแบบสัมผัสเดียว, เกลียวท่อ G/Rc และเกลียวอิมพีเรียล NPT สำหรับการดัดแปลงอุปกรณ์ในตลาดโลก

     • วิธีการติดตั้งที่หลากหลาย: การยึดด้วยสกรูโดยตรง ตัวยึดมาตรฐาน ตัวยึดรูปตัว L และการติดตั้งราง DIN เพื่อรูปแบบที่ยืดหยุ่น

     • ข้อกำหนดการทำงานแบบไร้น้ำมัน: ห้ามใช้การหล่อลื่นละอองน้ำมัน ต้องใช้อากาศอัดที่กรองแบบแห้งเท่านั้น

4. ข้อกำหนดทางเทคนิคมาตรฐาน

ประสิทธิภาพที่แรงดันจ่าย 0.5MPa (ANR)

สำหรับรุ่นการไหลสูง L: อัตราการไหลของการดูดที่สูงขึ้นภายใต้รูหัวฉีดที่เหมือนกันและมีระดับสุญญากาศสูงสุดที่ต่ำกว่า

5. ตารางเปรียบเทียบ ZH-D กับ ZH-B

6. คำแนะนำการเลือกทีละขั้นตอน

     • การเลือกประสิทธิภาพ เอส/แอล

 ￮ ✅ S สุญญากาศสูง (-90kPa): ชิ้นงานปิดผนึกเรียบ เช่น แผ่นเหล็ก แก้ว ตัวเรือนพลาสติก PCB; การรั่วไหลเล็กน้อย ต้องใช้แรงดูดซับสูง

 ￮ ✅ การไหลสูงระดับ L: กล่อง โฟม ฟิล์ม ผ้า และชิ้นงานระบายอากาศที่อาจเกิดการรั่วอื่นๆ การไหลขนาดใหญ่จะชดเชยการรั่วไหลของสุญญากาศ

     • การเลือกรูหัวฉีด: เลือกตามพื้นที่การดูดซับของถ้วยดูดทั้งหมด หัวดูดที่ใหญ่ขึ้นทำให้มีอัตราการดูดสูงขึ้นในขณะที่ใช้อากาศมากขึ้น หลีกเลี่ยงหัวฉีดขนาดใหญ่เกินไปเพื่อป้องกันการสิ้นเปลืองอากาศอัด

     • การเลือกประเภทพอร์ต: ข้อต่อเมตริกแบบสัมผัสเดียว (06/08/10/52) สำหรับอุปกรณ์อัตโนมัติในครัวเรือน เธรด G / เธรด NPT สำหรับเครื่องจักรส่งออกต่างประเทศ

     • เอกสารการจัดการท่อไอเสียสำหรับประเภท D: รุ่น D ไม่มีตัวเก็บเสียงในตัว พอร์ตไอเสีย EXH ต้องเชื่อมต่อกับตัวเก็บเสียงภายนอก ไม่เช่นนั้นเสียงรบกวนจะรุนแรงมาก หรือเดินท่อร่วมไอเสียออกจากตู้อุปกรณ์

     • โซลูชันการตรวจจับสุญญากาศ: เครื่องกำเนิดสุญญากาศซีรีส์ ZH ไม่มีสวิตช์แรงดันในตัว เพิ่มสวิตช์แรงดันสุญญากาศ ZSE ภายนอก หากจำเป็นต้องมีสัญญาณตอบรับ

7. สถานการณ์การใช้งานทั่วไป

     • การหยิบปลายแขนของหุ่นยนต์ EOAT: ชิ้นส่วนพลาสติก 3C, การจัดการ PCB และแผ่นแบตเตอรี่

     • อุตสาหกรรมบรรจุภัณฑ์: การหยิบวัสดุจากกล่อง ฟิล์ม และกระดาษ

     • การสาธิตชิ้นส่วนขนาดเล็กสำหรับหุ่นยนต์ฉีดขึ้นรูป

     • โมดูลสูญญากาศหลายขนานสำหรับการดูดซับแบบซิงโครนัสหลายถ้วยดูด

     • สถานีอัตโนมัติที่ต้องการไอเสียจากก๊าซเสียแบบรวมศูนย์ภายนอกตัวเครื่อง

8. คำอธิบายแผนภาพวงจรนิวแมติกมาตรฐาน

     วงจรมาตรฐานที่มีพอร์ตตัวเครื่อง ZH-D: ตัวกรองแหล่งอากาศ AFC (ห้ามใช้ชุดละอองน้ำมัน) → 3/2 โซลินอยด์วาล์ว → พอร์ตจ่าย SUP ของ ZH-D; พอร์ตสูญญากาศ VAC เชื่อมต่อตัวกรองสูญญากาศ ZFC จากนั้นเข้ากับถ้วยดูด พอร์ตไอเสีย EXH เชื่อมต่อตัวเก็บเสียงภายนอกหรือท่อร่วมไอเสียที่ส่งไปยังอุปกรณ์ภายนอก

9. หมายเหตุการดำเนินงานที่สำคัญ

     • ห้ามใช้น้ำมันหล่อลื่นแบบละอองน้ำมันโดยเด็ดขาด สารปนเปื้อนในน้ำมันจะอุดตันรูหัวฉีดขนาดเล็ก ส่งผลให้แรงดูดเสื่อมหรือทำงานล้มเหลวโดยสิ้นเชิง ต้องใช้ตัวกรองอากาศเท่านั้นในการบำบัดแหล่งอากาศ

     • ต้องติดตั้งตัวกรองสุญญากาศแบบอินไลน์ ZFC ในด้านสุญญากาศ อนุภาคฝุ่นเข้าไปจะทำให้หัวฉีดอุดตัน

     • สำหรับตัวดีดที่มีพอร์ตตัวถัง ZH-D พอร์ตไอเสีย EXH จะต้องติดตั้งตัวเก็บเสียงเพื่อหลีกเลี่ยงระดับเสียงที่มากเกินไป

     • แรงดันจ่ายที่แนะนำ:0.4-0.5MPa ไม่แนะนำให้ใช้การทำงานต่อเนื่องระยะยาวภายใต้ 0.6MPa เต็ม

     • ลดความยาวของท่อระหว่างตัวเป่าสุญญากาศและถ้วยดูดให้เหลือน้อยที่สุด ลดปริมาตรท่อเพื่อการตอบสนองของสุญญากาศที่รวดเร็วยิ่งขึ้น
