ZU Series ตัวกำเนิดสุญญากาศแบบตรงแบบอินไลน์

ZU Series ตัวกำเนิดสุญญากาศแบบตรงแบบอินไลน์ | เครื่องกำเนิดสุญญากาศชนิดแทรกท่อตรง SOLH

ยี่ห้อ: SOLH โดย Richge Technology | เครื่องกำเนิดสุญญากาศ อินไลน์ แบบเปลี่ยนได้ มาตรฐาน SMC

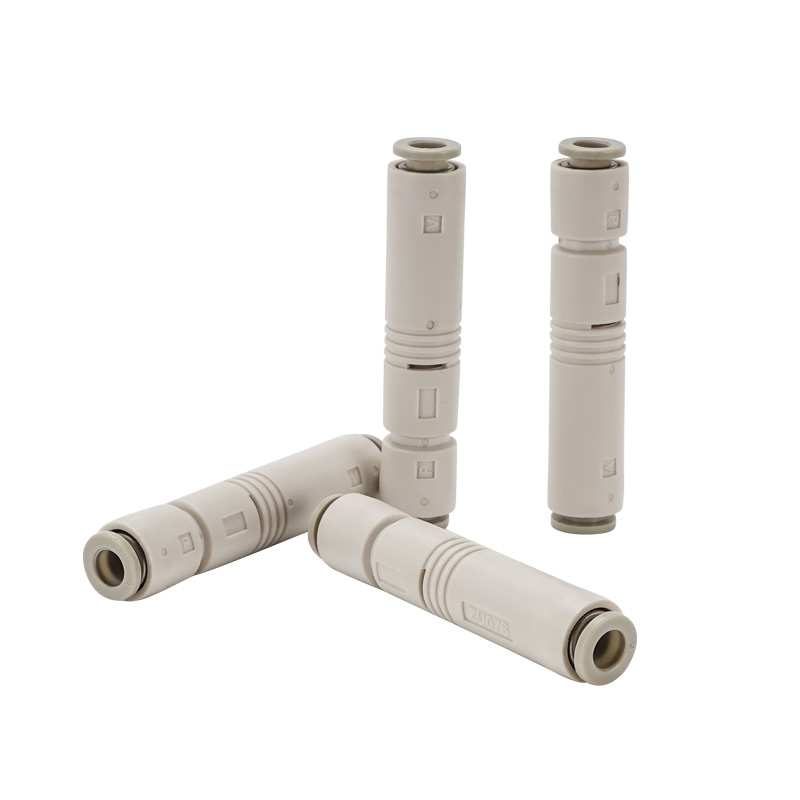

1. ภาพรวมผลิตภัณฑ์

     ซีรี่ส์ ZU คือเครื่องกำเนิดสุญญากาศชนิดท่อตรงแบบอินไลน์ พอร์ตสุญญากาศและพอร์ตจ่ายอากาศจัดเรียงโคแอกเซียลเป็นเส้นตรง โดดเด่นด้วยขนาดที่เล็กที่สุด น้ำหนักเบาเป็นพิเศษ และการติดตั้งที่ประหยัดพื้นที่ เหมาะสำหรับถ้วยดูดแบบกระจาย ส่วนประกอบที่เคลื่อนย้าย และพื้นที่จำกัดแคบ

2. โครงสร้างหลักและหลักการทำงาน

     • โครงสร้าง: พอร์ตจ่าย SUP → หัวฉีด → ส่วนดิฟฟิวเซอร์ → พอร์ตสุญญากาศ VAC → พอร์ตไอเสีย EXH ตัวเครื่องเรซินขึ้นรูปในตัว

     • หลักการ: การพ่นอากาศอัดด้วยความเร็วสูงผ่านหัวฉีดจะสร้างแรงดันลบที่ช่องสุญญากาศเพื่อการดูดซับสุญญากาศ ท่อไอเสียพร้อมโครงสร้างเก็บเสียงในตัว

     • วัสดุ: ตัวเครื่อง หลัก: เรซิน PBT ทางวิศวกรรม; ข้อต่อฟิตติ้งสวมเร็วแบบสัมผัสเดียว: POM ปราศจากทองแดงและปราศจากฟลูออรีน เป็นไปตามมาตรฐาน RoHS

     • น้ำหนัก: ZU05 µ6.5g, ZU07µ7.0g; ใหม่ZU□Aเวอร์ชันปรับปรุงเพียง 3.9g

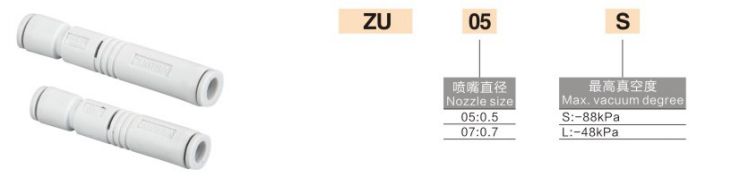

3. กฎการเข้ารหัสโมเดล (มาตรฐาน SMC)

  เวอร์ชันเก่า (ZU05 / ZU07)

  รูปแบบ: ZU + รูหัวฉีด + ชนิด(S/L)

     • ZU05S: หัวฉีด Φ0.5 ชนิดสุญญากาศสูง (-84kPa)

     • ZU05L: หัวฉีด Φ0.5 ชนิดการไหลสูง (-48kPa)

     • ZU07S: หัวฉีด Φ0.7 ชนิดสุญญากาศสูง

     • ZU07L: หัวฉีด Φ0.7 ชนิดการไหลสูง

  เวอร์ชันปรับปรุงใหม่ (ZU□A สั้นกว่าและเบากว่า)

  รูปแบบ: ZU + 03/04/05/07 + S/L + A

     • 03=Φ0.3, 04=Φ0.4, 05=Φ0.5, 07=Φ0.7

     • S = สุญญากาศสูง (-87~-90kPa); L = อัตราการไหลสูง (-48kPa)

     • A = รุ่นอัพเกรด: ความยาวลดลง 11% น้ำหนักลดลง 40%

4. ตารางพารามิเตอร์หลัก @ 0.45MPa แรงดันจ่ายมาตรฐาน

5. S สุญญากาศสูง VS L ไหลสูง

     • S ชนิดสุญญากาศ สูง: สุญญากาศขั้นสูงสุด -84~-90kPa สำหรับถ้วยดูดขนาดเล็ก บาง ชิ้นงานปิดผนึกอย่างดีซึ่งต้องการแรงดูดซับสูง เช่น ชิ้นส่วนอิเล็กทรอนิกส์และฟิล์มบาง

     • L ประเภทการไหลสูง: สุดยอดสุญญากาศ -48kPa พร้อมอัตราการดูดที่มากขึ้น เหมาะสำหรับชิ้นงานที่มีพื้นผิวพรุน/หยาบ ถ้วยดูดขนาดใหญ่ การรั่วซึมสูง และความต้องการตอบสนองที่รวดเร็ว เช่น กล่องและกระดานไม้

6. คู่มือการติดตั้งและการวางท่อ

  1. การติดตั้ง: ติดตั้งได้ทุกทิศทาง โดยไม่ต้องใช้ขายึด สามารถสอดตรงกลางท่อลมได้โดยตรง

  2. ท่อ

￮ พอร์ตจ่าย SUP: เชื่อมต่อท่ออากาศ Φ6 (มาตรฐาน)

￮ พอร์ตสูญญากาศ VAC: เชื่อมต่อถ้วยดูด/ท่อสูญญากาศ

￮ ช่องระบายอากาศ EXH: เปิดสู่บรรยากาศไม่ปิดกั้น

  3. ความดัน: มาตรฐาน 0.45MPa, ช่วงการทำงาน 0.1~0.6MPa

  4. อุณหภูมิ: 5~50℃ (ไม่มีน้ำแข็งในแหล่งอากาศ)

7. สถานการณ์การใช้งานทั่วไป

     • 3C อิเล็กทรอนิกส์ เซมิคอนดักเตอร์ การดูดซับแบบกระจายพร้อมถ้วยดูดขนาดเล็ก

     • สายการผลิตอัตโนมัติ ชิ้นส่วนที่เคลื่อนไหว / เอฟเฟกต์ปลายหุ่นยนต์

     • พื้นที่ติดตั้งแคบ น้ำหนักเบา และตอบสนองการใช้งานด้วยความเร็วสูง

     • การจัดการกับกระดาษบาง ฟิล์มบาง ชิ้นส่วนเล็กๆ และเศษอิเล็กทรอนิกส์

8. การเปรียบเทียบการเลือก: ZU กับ ZB กับ ZL
