เครื่องกำเนิดสุญญากาศแบบหลายใบพัดซีรีส์ ZL112

ยี่ห้อ:SOLH โดย Richge เทคโนโลยี

การวางตำแหน่งผลิตภัณฑ์

     ซีรีส์ SOLH ZL112 เป็นเครื่องดีดสุญญากาศ Venturi แบบหลายขั้นตอนในตัว โดยสามารถเปลี่ยนได้กับรุ่นที่เทียบเท่ากับ SMC ได้อย่างสมบูรณ์ มีระดับสุญญากาศสูงเป็นพิเศษ อัตราการดูดขนาดใหญ่ และลดการใช้อากาศลงอย่างมาก มีโมดูลเสริมในตัวให้เลือกหลายโมดูล รวมถึงวาล์วจ่าย/ปล่อยโซลินอยด์ เกจวัดแรงดันสุญญากาศ มิเตอร์แสดงผลแบบดิจิตอล และสวิตช์แรงดันสุญญากาศ โดยทำหน้าที่เป็นหน่วยสุญญากาศหลักสำหรับแขนหุ่นยนต์อัตโนมัติและระบบยึดถ้วยดูดหลายตัว

แจกแจงกฎการเข้ารหัสโมเดลแบบเต็ม

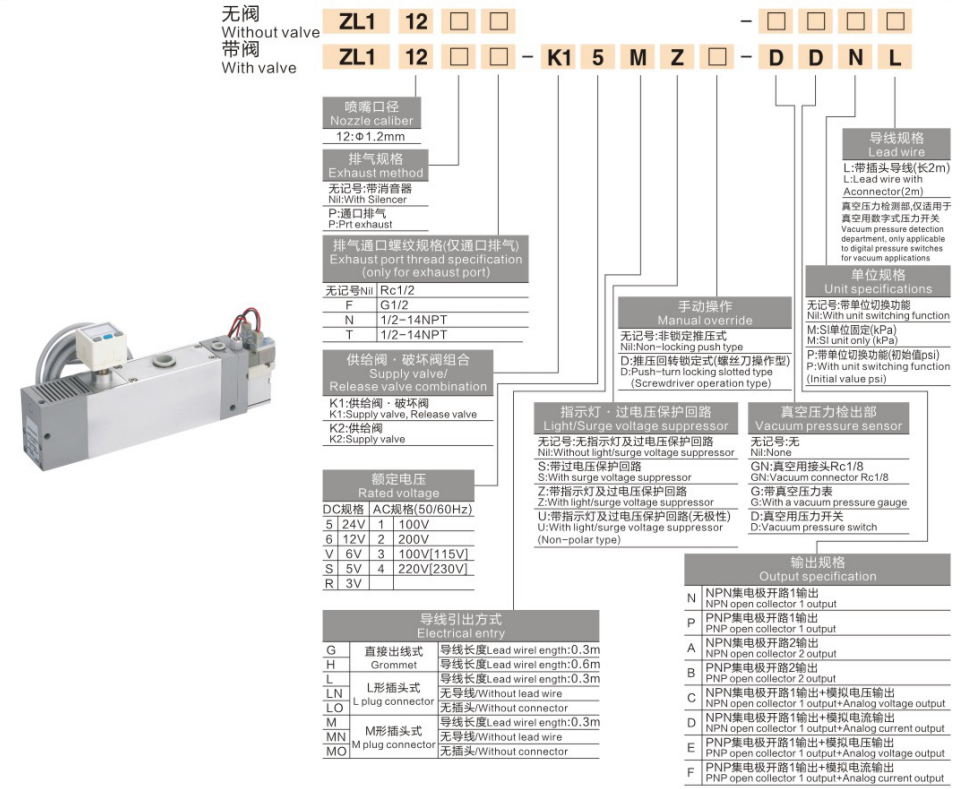

  1. ตัวอย่างโมเดลที่มีชุดวาล์วเต็ม: ZL112-□-□-K15MZ-□-DDNL

ตารางเปรียบเทียบการจำแนกประเภทและการกำหนดค่าซีรี่ส์

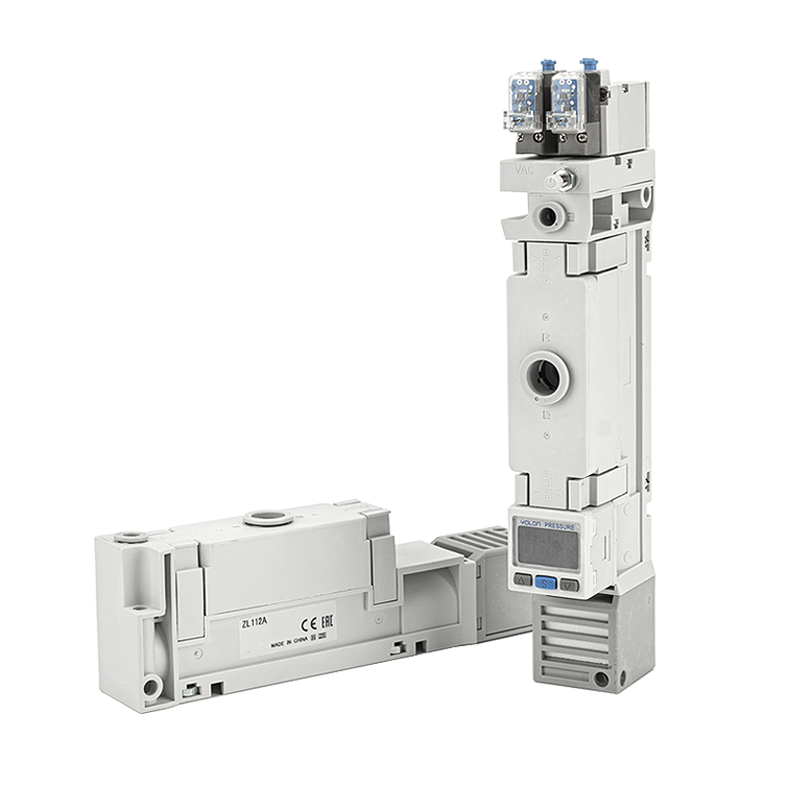

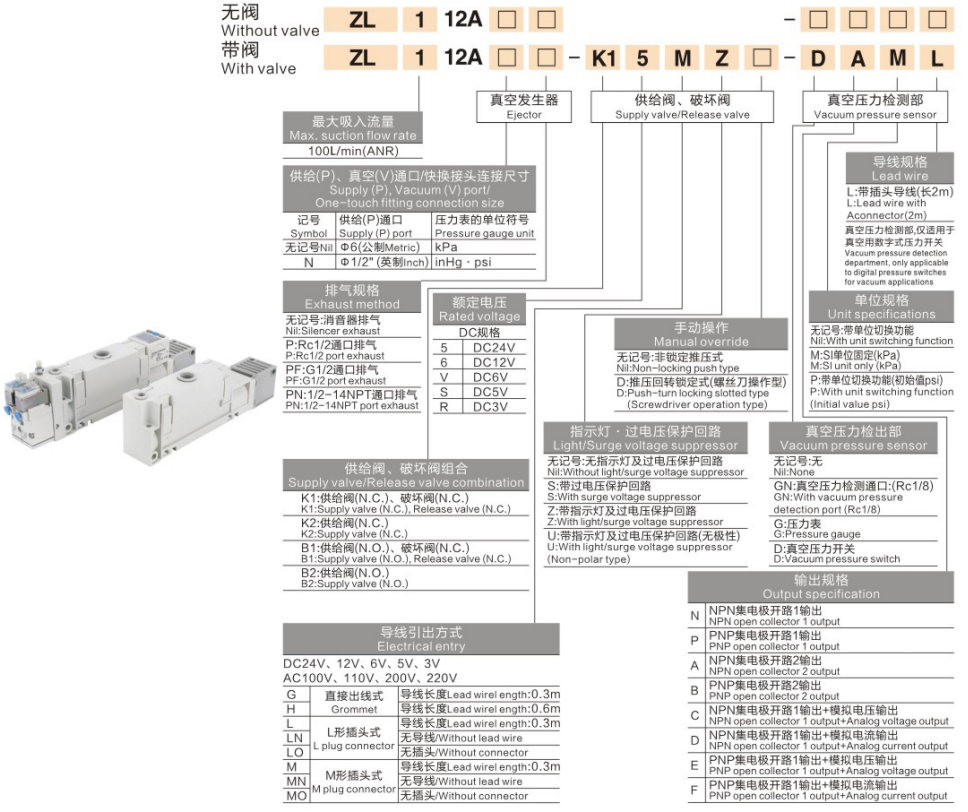

 1. ซีรีส์ ZL112A ในตัวใหม่ (เวอร์ชันมัลติฟังก์ชั่นที่อัปเกรดแล้ว)

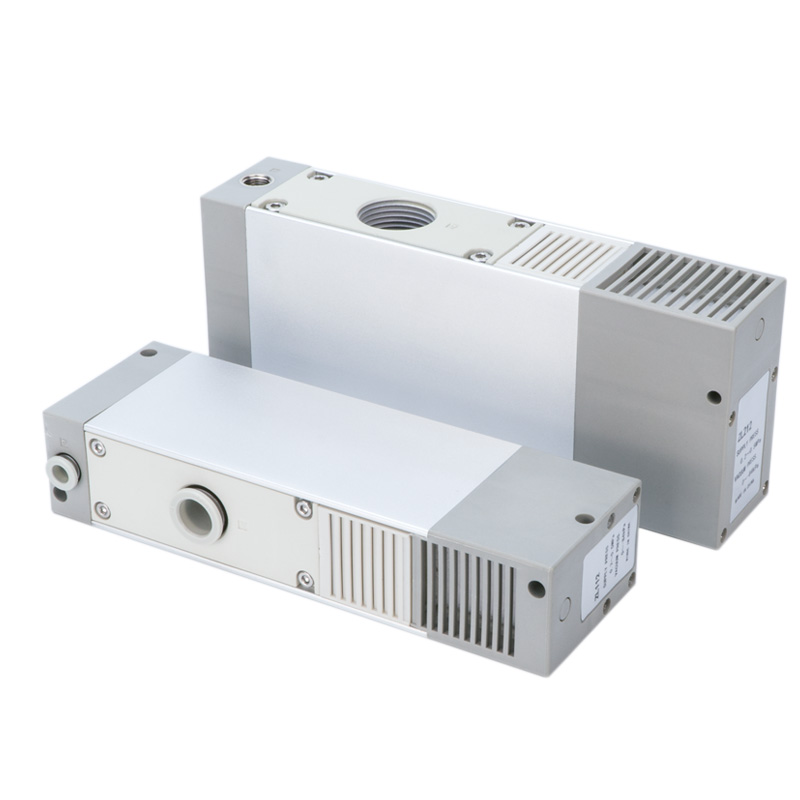

 2. ซีรีส์ ZL112 ฐานมาตรฐาน (ตัวเลือกเกจเครื่องกล / ดิจิตอล)

ข้อดีของผลิตภัณฑ์หลัก

  1. เทคโนโลยีประหยัดพลังงาน Venturi แบบหลายขั้นตอน

     - ระดับสุญญากาศที่เสถียร -88 ~ -92kPa อัตราการดูดที่ทรงพลัง ปริมาณการใช้อากาศลดลงมากกว่า 40% เมื่อเทียบกับเครื่องเป่าแบบขั้นตอนเดียว ซึ่งช่วยลดต้นทุนอากาศอัดในโรงงานได้อย่างมาก

  2. การออกแบบออลอินวันแบบบูรณาการแบบโมดูลาร์สูง

     -- ตัวเลือกโซลินอยด์วาล์วจ่ายในตัว, วาล์วระบายสูญญากาศ, ตัวเก็บเสียง, เกจวัดสุญญากาศแบบดิจิตอล/เชิงกล และสวิตช์แรงดัน ไม่จำเป็นต้องใช้อุปกรณ์เสริมแยกต่างหาก ช่วยประหยัดพื้นที่ตู้และทำให้รูปแบบการเดินสายไฟง่ายขึ้น

  3. ตัวเก็บเสียงแบบบูรณาการเสียงรบกวนต่ำ

     -- โครงสร้างท่อไอเสียในตัวจำกัดเสียงรบกวนในการทำงาน ≤70dB(A) เหมาะสำหรับการดำเนินงานเวิร์คช็อปอย่างต่อเนื่องในร่ม

  4. อายุการใช้งานยาวนานโดยไม่ต้องบำรุงรักษา

     -- ชิ้นส่วนกลไกที่เคลื่อนไหวภายในเป็นศูนย์ ทนทานต่อการหมุนเวียนอย่างต่อเนื่องบ่อยครั้ง รองรับการดำเนินการผลิตจำนวนมากอย่างต่อเนื่องตลอด 24 ชั่วโมง

  5. แหล่งจ่ายสูญญากาศแบบรวมศูนย์แบบหลายถ้วยดูด

     -- เหมาะสำหรับการดูดซับแบบซิงโครนัสแบบหลายจิ๊กหลายเวิร์กสเตชัน ขนาดกะทัดรัดช่วยให้สามารถติดตั้งได้โดยตรงที่เอฟเฟกต์ปลายแขนกลหุ่นยนต์ เพื่อลดระยะเวลาตอบสนองไปป์ไลน์สุญญากาศ

สถานการณ์การใช้งานทางอุตสาหกรรมทั่วไป

     -- มือจับแบบหุ่นยนต์อัตโนมัติ, การจัดการฟิกซ์เจอร์ดูดแบบหลายช่อง

     -- อุปกรณ์อิเล็กทรอนิกส์ 3C, แผงกระจก, แผ่นโลหะ, การหยิบและการวางตำแหน่งสูญญากาศชิ้นงานที่มีรูพรุน

     -- อุปกรณ์ถ่ายเทสูญญากาศสำหรับอุตสาหกรรมบรรจุภัณฑ์ การพิมพ์ และอุตสาหกรรมอาหาร

     -- ชิ้นงานและสายการผลิตที่รั่วไหลได้ง่ายซึ่งต้องการการไหลของสุญญากาศขนาดใหญ่ที่มีความเสถียร

คู่มือการเลือกฉบับย่อทีละขั้นตอน

  1. ยืนยันความต้องการควบคุมสุญญากาศอัตโนมัติ

     -- เฉพาะการสร้างสุญญากาศที่ไม่มีระบบเป่าอัตโนมัติ: เลือกรุ่นพื้นฐาน ZL112A / ZL112 (จำเป็นต้องมีวาล์วภายนอก)

     -- แนะนำให้ใช้การดูดอัตโนมัติ + การเป่าสุญญากาศอย่างรวดเร็ว: รุ่นวาล์วคู่ K1

     -- การดูดแบบธรรมดาที่มีลำดับความสำคัญตามต้นทุนเท่านั้น: รุ่นวาล์วจ่ายเดี่ยว K2

  2. ยืนยันข้อกำหนดสัญญาณการตรวจสอบสุญญากาศ

     -- ต้องการความคิดเห็นตามเกณฑ์ PLC: เลือกรุ่นสวิตช์ความดันสุญญากาศ DNL (NPN) / DPL (PNP)

     -- จำเป็นต้องอ่านค่าแรงกดด้วยภาพเฉพาะที่: มิเตอร์แสดงผลแบบดิจิตอล D หรือเกจอนาล็อกแบบกลไก G

  3. ยืนยันข้อกำหนดรูปแบบไอเสีย

     -- การควบคุมเสียงรบกวนภายในอาคารแบบมาตรฐาน: รุ่นมาตรฐานพร้อมตัวเก็บเสียงในตัว (รหัสไอเสียว่างเปล่า)

     -- ท่อไอเสียหลักไหลสูง/รวมศูนย์: ท่อไอเสียแบบ P ported

สรุปประโยคเดียว

     ตัวเป่าสุญญากาศเวนทูรีแบบหลายขั้นตอน SOLH ZL112 ให้สุญญากาศสูง -88~-92kPa พร้อมการใช้อากาศลดลง 40% รองรับวาล์วโซลินอยด์ในตัวแบบคู่/เดี่ยว เกจวัดสุญญากาศแบบดิจิตอล/เชิงกล และตัวเลือกสวิตช์แรงดัน NPN/PNP โมดูลสุญญากาศขนาดกะทัดรัดในตัวสำหรับระบบการจัดการอัตโนมัติแบบถ้วยดูดหลายแบบแบบหุ่นยนต์
