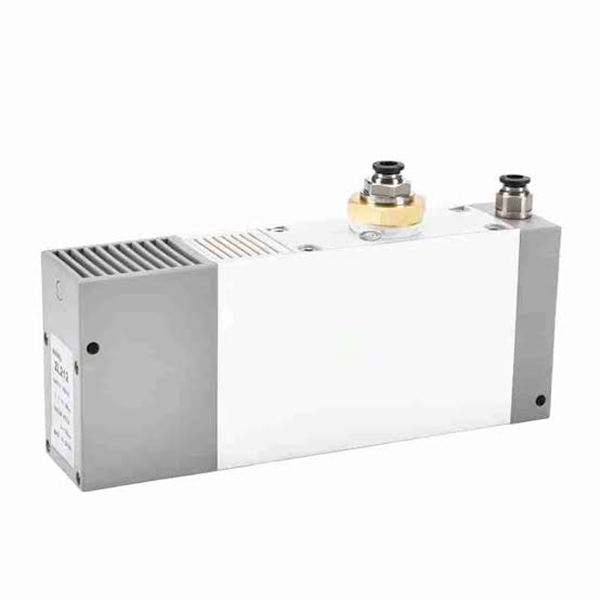

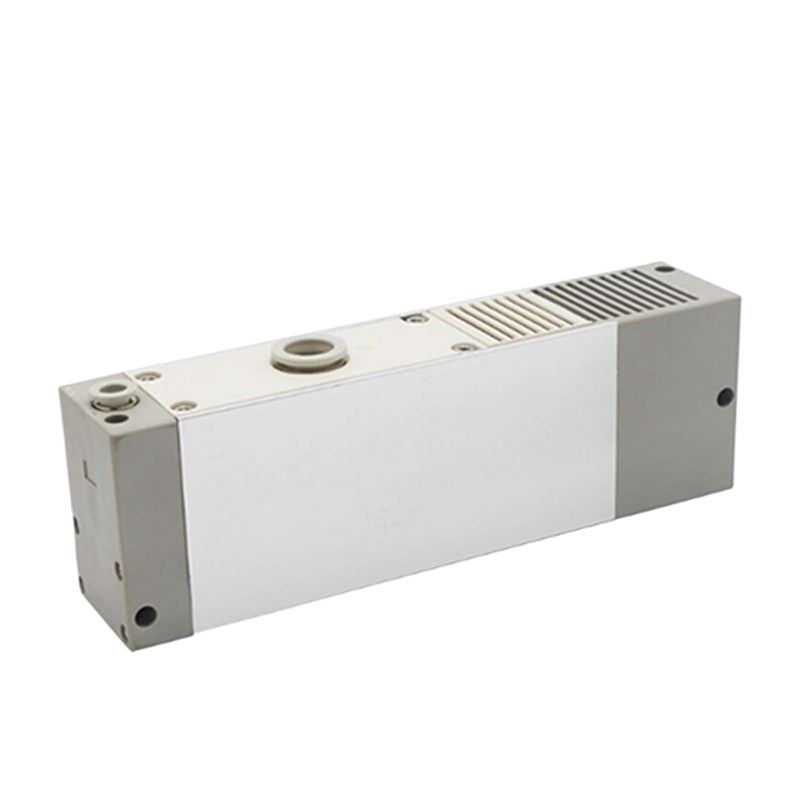

เครื่องกำเนิดสุญญากาศแบบหลายใบพัดซีรีส์ ZL212 รุ่นอัพเกรดเครื่องกำเนิดสุญญากาศแรงสูงไหลสูงสำหรับ ZL112

ยี่ห้อ: SOLH โดย Richge Technology | การทดแทนแบบดรอปอินเข้ากันได้กับขนาดการติดตั้ง SMC ZL212

1. ภาพรวมผลิตภัณฑ์และข้อกำหนดทั่วไป

ซีรีส์ ZL212 ได้รับการอัพเกรดตัวกำเนิดสุญญากาศแบบหลายขั้นตอนขนาดใหญ่ที่มาจากซีรีส์ ZL112 มาพร้อมกับช่องหัวฉีดที่ใหญ่ขึ้น ทำให้มีระดับสุญญากาศที่สูงขึ้นและการไหลของการดูดดีขึ้น ออกแบบมาเป็นพิเศษสำหรับถ้วยดูดขนาดใหญ่ ชิ้นงานที่มีรูพรุน และสภาพการทำงานที่มีการรั่วไหลสูง นำมาใช้กันอย่างแพร่หลายเป็นหน่วยสุญญากาศหลักสำหรับหุ่นยนต์จัดการ โลหะแผ่น และวัสดุแก้ว

รายการพารามิเตอร์	ข้อมูลจำเพาะ
ตำแหน่งผลิตภัณฑ์	รุ่นอัพเกรดขั้นสูงของ ZL112 หัวฉีดที่ใหญ่ขึ้นเพื่อสุญญากาศที่สูงขึ้นและการไหลที่สูงขึ้น
ของไหลที่ใช้บังคับ	อากาศอัด
จ่ายแรงดันอากาศ	0.3~0.7MPa ช่วงการทำงานที่เหมาะสมที่สุด: 0.45~0.5MPa
ระดับสุญญากาศ	-90 ~ -95กิโลปาสคาล
การไหลของการดูด	สูงกว่า ZL112 มากกว่า 30% เหมาะสำหรับชิ้นงานที่มีรูพรุนและถ้วยดูดขนาดใหญ่
ปริมาณการใช้อากาศ	การออกแบบตัวกระจายอากาศแบบหลายขั้นตอน ประหยัดพลังงานมากกว่า 40% เมื่อเทียบกับตัวเป่าสุญญากาศแบบขั้นตอนเดียว
ช่วงอุณหภูมิแวดล้อม	-5 ℃ ~ 60 ℃
การเชื่อมต่อพอร์ต	ข้อต่อฟิตติ้งสวมเร็วแบบสัมผัสเดียว / พอร์ตเกลียว มาตรฐาน สามารถเปลี่ยนได้อย่างสมบูรณ์กับขนาดการติดตั้ง SMC ZL212

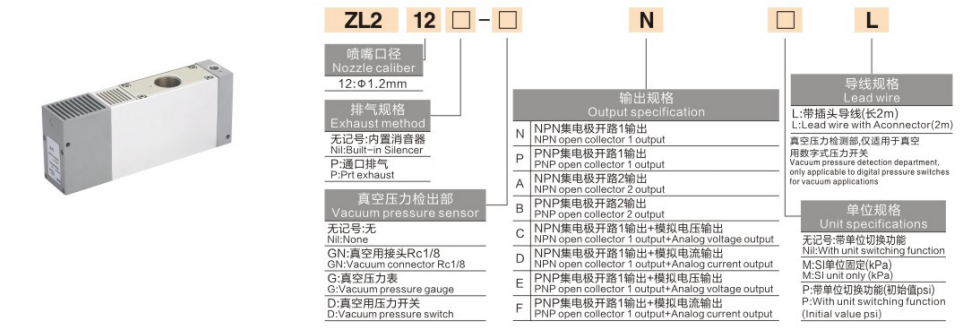

2. กฎการตั้งชื่อโมเดล

รูปแบบพื้นฐาน:ZL212-□-□-□-□

รูปแบบขยายพร้อมวาล์ว:ZL212‑□‑K1/K2 5 M Z‑□‑DDNL

ตำแหน่ง	รหัส	คำจำกัดความและคำอธิบายโดยละเอียด
1-4	ZL212	รหัสซีรีส์สำหรับตัวเป่าสุญญากาศแบบหลายใบพัด รูหัวฉีดที่ใหญ่กว่าเมื่อเทียบกับ ZL112
ที่ 5	ไม่มีเครื่องหมาย	ท่อเก็บเสียง ลดเสียงรบกวนมาตรฐานสำหรับโรงงานทั่วไป
	P	พอร์ตไอเสีย สำหรับการติดตั้งไอเสียที่มีอัตราการไหลสูงหรือรวมศูนย์
6 หน่วยตรวจจับสุญญากาศ	ไม่มีเครื่องหมาย	ไม่มีโมดูลตรวจจับสุญญากาศ
	จีเอ็น	พอร์ตตรวจจับสุญญากาศ Rc1/8 สำหรับการเชื่อมต่อเกจวัดความดันภายนอก
	G	เกจวัดความดันสุญญากาศเชิงกล Y40Z ในตัว
	D	สวิตช์ความดันสุญญากาศแบบดิจิตอลในตัว
7 ข้อกำหนดเอาต์พุต	N	เอาต์พุต NPN open collector 1 ช่อง
	P	PNP open-collector เอาต์พุต 1 ช่อง
	A/B/C/D/E/F	เอาต์พุตหลายช่องสัญญาณ / เอาต์พุตสัญญาณอะนาล็อกและฟังก์ชันเพิ่มเติมอื่นๆ
8 หน่วยและสายเคเบิล	L	สายเคเบิลชนิดปลั๊กแบบประกอบไว้ล่วงหน้า 2 เมตร
	เอ็ม/พี	หน่วยคงที่ / หน่วยสลับได้ (ตัวเลือก kPa / psi)

3. คำอธิบายการกำหนดค่าโมเดลพื้นฐาน

แบบอย่าง	การกำหนดค่าหลัก	การใช้งานทั่วไป
ZL212	หน่วยฐานมาตรฐาน ไม่มีเกจ ไม่มีวาล์วในตัว	การใช้งานที่มีการไหลสูงทั่วไป จำเป็นต้องมีโซลินอยด์วาล์วภายนอก
ZL212-จีเอ็น	อินเทอร์เฟซมาตรวัดสูญญากาศภายนอก Rc1/8	การใช้งานที่ต้องการเกจสุญญากาศที่เชื่อมต่อภายนอกเพื่อการอ่าน
ZL212-D	สวิตช์ความดันสุญญากาศแบบดิจิตอลในตัว	การอ่านค่าสุญญากาศแบบดิจิตอลและการตอบรับสัญญาณไฟฟ้าสำหรับการควบคุม PLC
ZL212-P	รุ่นท่อไอเสียแบบพอร์ตเชื่อมต่อไม่มีตัวเก็บเสียงในตัว	สถานการณ์ไอเสียรวมศูนย์การไหลสูง สภาพแวดล้อมที่ไม่ไวต่อเสียงรบกวน
ZL212-G	มาพร้อมกับเกจวัดสุญญากาศเชิงกล Y40Z	ตัวบ่งชี้ระดับสุญญากาศเชิงกลในท้องถิ่นที่คุ้มค่า

4. การเปรียบเทียบการเลือกคีย์ ZL112 กับ ZL212

รายการเปรียบเทียบ	ZL112	ZL212
หัวฉีดเบื่อ	Φ1.2มม	หัวฉีดขนาดใหญ่ขึ้น
ระดับสุญญากาศ	-88 ~ -92กิโลปาสคาล	-90 ~ -95kPa ประสิทธิภาพสุญญากาศที่สูงขึ้น
การไหลของการดูด	อัตราการไหลปานกลาง	กระแสการดูดสูงขึ้น +30%
สภาพการทำงานที่เหมาะสม	ถ้วยดูดทั่วไป ชิ้นงานขนาดเล็ก-กลาง	ถ้วยดูดขนาดใหญ่ ชิ้นงานที่มีรูพรุน แผ่นและกระจก ห่วงที่มีการรั่วไหลสูง
การอ้างอิงราคารุ่นพื้นฐาน	เริ่มต้น 245	เริ่มต้น 478 ประมาณ. สูงขึ้น 20% ภายใต้การกำหนดค่าที่เหมือนกัน

5. ข้อดีของผลิตภัณฑ์หลัก

• เพิ่มประสิทธิภาพ Venturi แบบหลายขั้นตอน: ระดับสุญญากาศและอัตราการดูดที่เพิ่มขึ้น ความสามารถในการปรับตัวที่ดีเยี่ยมสำหรับวงจรสุญญากาศแบบนิวแมติกที่มีการรั่วไหลสูง

• ตัวเลือกโมดูลาร์ที่ครบวงจร: โซลินอยด์วาล์วจ่าย/ปล่อย ตัวเก็บเสียง เกจวัดสุญญากาศแบบกลไก/แบบดิจิตอล และสวิตช์แรงดันมีให้เลือกใช้งานเป็นชิ้นเดียว ช่วยลดการใช้ชิ้นส่วนเสริมเพิ่มเติม

• โครงสร้างที่มีเสียงรบกวนต่ำ: ตัวเก็บเสียงในตัว ระดับเสียง ≤70dB เหมาะสำหรับสภาพแวดล้อมการประชุมเชิงปฏิบัติการในโรงงานทั่วไป

• การทำงานที่มั่นคงโดยไม่ต้องบำรุงรักษา: ส่วนประกอบทางกลไกที่เคลื่อนไหวเป็นศูนย์ อายุการใช้งานยาวนานสำหรับการผลิตต่อเนื่อง 24 ชั่วโมง

• รอยเท้าการติดตั้งที่เข้ากันได้: มิติการติดตั้งแบบเปลี่ยนได้ด้วย ZL112 รองรับการเปลี่ยนการอัพเกรดภาคสนามโดยตรง

6. คำแนะนำการเลือกอย่างรวดเร็ว

• ชิ้นงานขนาดกลางขนาดเล็กและการใช้ถ้วยดูดเดี่ยว: เลือก ZL112 เพื่อประสิทธิภาพด้านต้นทุนที่ดีขึ้น

• ถ้วยดูดขนาดใหญ่ วัสดุที่มีรูพรุน แผ่นกระจก หรือห่วงสุญญากาศที่มีการรั่วไหลสูง: ใช้ ZL212 สำหรับสุญญากาศและความสามารถในการไหลที่เพียงพอ

• การควบคุมรอบอัตโนมัติ: เลือกเวอร์ชันวาล์วคู่ K1 (วาล์วจ่าย + ปล่อย) จับคู่กับสวิตช์แรงดันสุญญากาศสำหรับการตอบสนองสัญญาณวงปิด

• การตรวจสอบและทดสอบการใช้งานด้วยภาพในสถานที่: เลือกตัวแปรสวิตช์แรงดันดิจิทัล D สำหรับการอ่านค่าสุญญากาศดิจิทัลโดยตรง

7. สถานการณ์การใช้งานทั่วไป

• การจัดการด้วยหุ่นยนต์สำหรับแก้ว โลหะแผ่น ไม้กระดาน และส่วนประกอบแผ่นขนาดใหญ่

• การดูดซับชิ้นงานที่มีรูพรุน: กล่อง โฟม สิ่งทอ และการหยิบวัสดุที่ซึมผ่านได้

• วงจรสุญญากาศที่มีการรั่วไหลสูงสำหรับอุปกรณ์ยึดถ้วยดูดหลายพื้นที่ขนาดใหญ่

• สายการประกอบอัตโนมัติ การสาธิตหุ่นยนต์ฉีดขึ้นรูป และการขนย้ายวัสดุ

• อุปกรณ์ลอจิสติกส์ สถานีหยิบสินค้าสุญญากาศขนาดใหญ่
