ZH-B Series ตัวกำเนิดสุญญากาศ ชนิดกล่อง

จจ-B Series ตัวกำเนิดสุญญากาศชนิดกล่อง เครื่องกำเนิดสุญญากาศ Venturi ขั้นเดียวเก็บเสียงในตัว

ยี่ห้อ: SOLH โดย Richge Technology | การทดแทนแบบดรอปอิน รองรับการใช้งาน กับซีรีส์ ZH-B ที่นำเข้า

1. ภาพรวมผลิตภัณฑ์

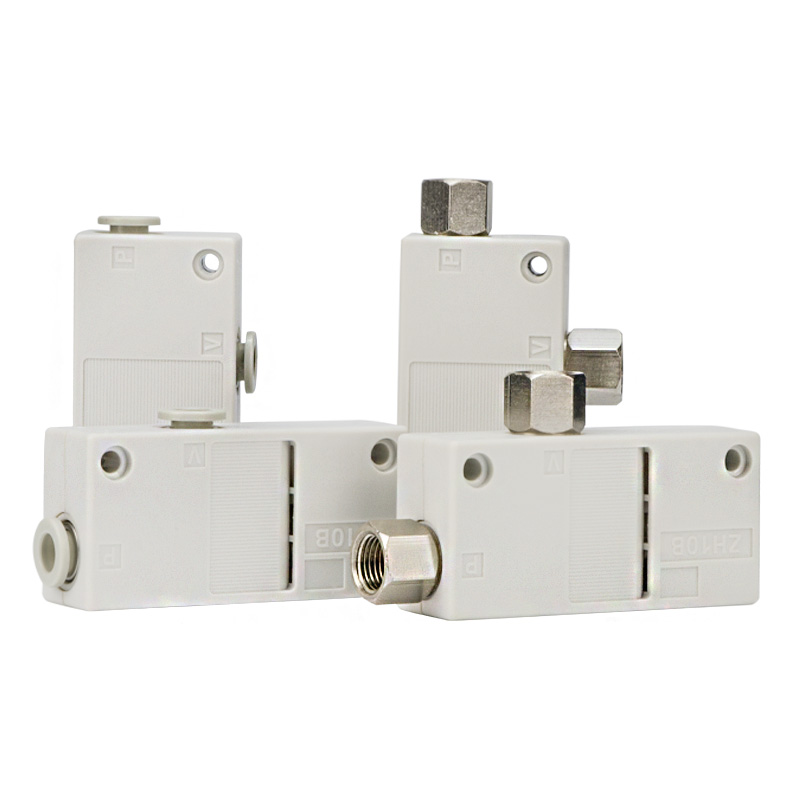

     ตัวกำเนิดสุญญากาศแบบกล่อง ZH-B ใช้หลักการเวนทูรีแบบขั้นตอนเดียวพร้อมตัวเก็บเสียงในตัวภายในตัวเครื่อง สงวนไว้เพียงสองพอร์ตเท่านั้น: พอร์ตจ่าย SUP และพอร์ตสูญญากาศ VAC ไม่มีพอร์ตไอเสียแยกกัน อากาศเสียจะถูกระบายออกโดยตรงผ่านตัวเก็บเสียงในตัว ติดตั้งง่ายเป็นพิเศษโดยไม่ต้องใช้ตัวเก็บเสียงภายนอก สามารถใช้แทนกันได้อย่างสมบูรณ์กับ ZH-B ที่นำเข้าในมิติและส่วนต่อประสานการเชื่อมต่อ มีให้เลือกใช้งาน 2 รุ่น ได้แก่ รุ่น S สุญญากาศสูงและชนิดการไหลสูง L พร้อมขนาดหัวฉีดครบชุด เหมาะสำหรับการติดตั้งระบบอัตโนมัติขนาดเล็กขนาดกะทัดรัดและการใช้งานหุ่นยนต์หยิบและวาง

  ความแตกต่างของโมเดล

     • จจ-B ประเภทกล่อง: ตัวเก็บเสียงในตัว 2 พอร์ต (SUP & VAC)

     • จจ‑D ประเภทพอร์ตที่ตัวเครื่อง: ไม่มีตัวเก็บเสียงในตัว มี 3 พอร์ตอิสระ SUP/VAC/EXH สำหรับการต่อท่อภายนอก

2. คำอธิบายการเข้ารหัสแบบจำลองที่สมบูรณ์

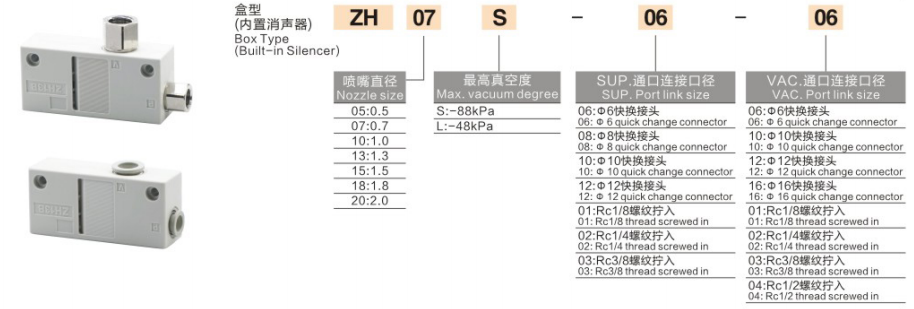

  ตัวอย่าง:จจ07S-06-06

     • จจ: รหัสซีรีส์ ตัวกำเนิดสุญญากาศแบบกล่องพร้อมตัวเก็บเสียงในตัว

     • 07: รหัสขนาดหัวฉีด

     • เอส/แอล: ลักษณะสูญญากาศสูงสุด S = สุญญากาศสูง L = การไหลสูง

     • 06: ขนาดการเชื่อมต่อพอร์ตจ่าย SUP

     • 06: ขนาดการเชื่อมต่อพอร์ตสุญญากาศ VAC

  ตารางอ้างอิงรหัสพอร์ต

  ตัวอย่างการสั่งซื้อ: ZH10S‑08‑10
     ตัวเป่าสุญญากาศชนิดกล่อง ZH พร้อมตัวเก็บเสียงในตัว, หัวฉีด Φ1.0มม., เกรดสุญญากาศสูง S; พอร์ตจ่าย Φ8 ข้อต่อฟิตติ้งแบบสัมผัสเดียว, พอร์ตสุญญากาศ Φ10 ข้อต่อฟิตติ้งแบบสัมผัสเดียว

3. ข้อดีด้านประสิทธิภาพหลัก

     • ตัวเก็บเสียงในตัวแบบรวม: ไม่จำเป็นต้องใช้ตัวเก็บเสียงภายนอก อากาศเสียถูกระบายออกผ่านโครงสร้างปิดเสียงภายใน อะไหล่น้อยลง เสียงรบกวนต่ำ และประหยัดพื้นที่

     • มีเพียง 2 พอร์ตสำหรับการเดินสายอย่างง่าย: เฉพาะพอร์ตจ่ายอากาศ SUP และพอร์ตสูญญากาศ VAC ไม่มีพอร์ตไอเสีย EXH แยก เหมาะสำหรับพื้นที่ติดตั้งที่มีขนาดกะทัดรัดจำกัด

     • สามารถเลือกเวอร์ชันประสิทธิภาพการทำงานคู่ได้

￮ S สุญญากาศสูง (-88kPa): แรงดูดซับที่แข็งแกร่งสำหรับชิ้นงานที่มีการปิดผนึกอย่างดี เช่น เหล็กแผ่น แก้ว PCB และตัวเรือนพลาสติก

￮ L การไหลสูง (-48kPa): กระแสดูดที่มากขึ้นเพื่อชดเชยการรั่วไหลของสุญญากาศ เหมาะสำหรับวัสดุที่มีรูพรุนระบายอากาศได้ เช่น กระดาษ ฟิล์ม กล่อง และโฟม

     • การเลือกพอร์ตหลายรายการ: อุปกรณ์ฟิตติ้งแบบสัมผัสเดียวแบบเมตริกที่ใช้กันอย่างแพร่หลายสำหรับเครื่องจักรในประเทศ รุ่นเกลียวตัวเมีย Rc สำหรับอุปกรณ์ส่งออก

     • ตัว PBT น้ำหนักเบา: หัวฉีด PBT แบบขึ้นรูปในตัว น้ำหนักเบา เหมาะสำหรับหุ่นยนต์ขนาดเล็ก EOAT รองรับการติดตั้งด้วยสกรูโดยตรงหรือการติดตั้งฉากยึด

     • การทำงานแบบไร้น้ำมัน: ต้องใช้อากาศอัดที่กรองแบบแห้งเท่านั้น ห้ามใช้ละอองน้ำมันในการหล่อลื่น

4. ข้อกำหนดทางเทคนิคมาตรฐาน

  ประสิทธิภาพอ้างอิงที่แรงดันจ่าย 0.5MPa

5. ZH-B แบบกล่อง VS ZH-D แบบต่อที่ตัวเครื่อง

6. คำแนะนำการคัดเลือก

     • การเลือกเวอร์ชัน เอส/แอล

￮ ✅ S High-vacuum: ชิ้นงานซีลเรียบที่ต้องการแรงดูดซับสูง

￮ ✅ L การไหลสูง: ชิ้นงานที่รั่ว เช่น กล่อง ฟิล์ม ผ้า การไหลขนาดใหญ่ ชดเชยการรั่วของสุญญากาศ

     • การเลือกรูหัวฉีด: เลือกตามพื้นที่การดูดซับของถ้วยดูดทั้งหมด หัวฉีดที่ใหญ่ขึ้นทำให้มีอัตราการไหลที่สูงขึ้นและการใช้อากาศที่มากขึ้น หลีกเลี่ยงหัวฉีดขนาดใหญ่เพื่อป้องกันการสิ้นเปลืองอากาศอัด

     • การเลือกพอร์ต: ข้อต่อเมตริกแบบสัมผัสเดียว (06/08/10) สำหรับระบบอัตโนมัติในครัวเรือน เกลียว Rc (01/02) สำหรับเครื่องจักรส่งออก

     • การตรวจจับสูญญากาศ: ไม่มีเซ็นเซอร์ความดันในตัว ติดตั้งสวิตช์แรงดันสุญญากาศ ZSE ในวงจรสุญญากาศเพื่อยืนยันสุญญากาศหรือสัญญาณเตือนชิ้นส่วนหายไป

7. วงจรนิวแมติกมาตรฐาน

     หน่วยบริการแหล่งอากาศ AFC (ห้ามใช้หน่วยละอองน้ำมัน) → 3/2 โซลินอยด์วาล์ว → พอร์ตจ่าย SUP ของ ZH-B; พอร์ตสุญญากาศ VAC → ตัวกรองสุญญากาศ ZFC → ถ้วยดูดสุญญากาศ

8. หมายเหตุการดำเนินงานที่สำคัญ

     • ห้ามใช้เครื่องหล่อลื่นละอองน้ำมันโดยเด็ดขาด การปนเปื้อนของน้ำมันจะทำให้หัวฉีดขนาดเล็กอุดตันและลดแรงดูด

     • ต้องติดตั้งตัวกรองสุญญากาศ ZFC ในด้านสุญญากาศเพื่อป้องกันฝุ่นและป้องกันหัวฉีด

     • แรงดันจ่ายที่แนะนำ: 0.4~0.5MPa ไม่แนะนำให้ใช้การทำงานต่อเนื่องระยะยาวภายใต้แรงดันเต็มที่ 0.6MPa

     • รักษาสายยางไว้ระหว่างตัวดีดออกและถ้วยดูดให้สั้นที่สุด ลดปริมาตรท่อเพื่อให้ตอบสนองต่อสุญญากาศได้เร็วขึ้น

     • องค์ประกอบตัวเก็บเสียงในตัวจะสะสมฝุ่นหลังจากใช้งานเป็นเวลานาน ทำความสะอาดหรือเปลี่ยนชิ้นส่วนตัวเก็บเสียงเมื่อแรงดูดลดลง
