KQ2D ซีรีส์ข้อต่อสามทางทีแบบกดเข้า

SOLH KQ2D ซีรีส์ Y-Type แยกข้อต่อแบบกดเข้า | SMC KQ2D ตัวแยกนิวแมติก 1 ต่อ 2 เทียบเท่า

ยี่ห้อ: SOLH โดย Richge Technology | KQ2D Y-Type One-Touch ข้อต่อลมทีฟิตติ้ง

1. ภาพรวมผลิตภัณฑ์

     ซีรี่ส์ KQ2D เป็นข้อต่อฟิตติ้งแบบกดทีสาขาประเภท Y ที่อยู่ในตระกูลข้อต่อลมสัมผัสเดียว KQ2 แบบเต็มของ SOLH การใช้การออกแบบแบบกดเพื่อเชื่อมต่อโดยไม่ต้องใช้เครื่องมือ ทำให้สามารถแยกแหล่งอากาศหนึ่งแหล่งออกเป็นสองวงจรอากาศคู่ขนานสำหรับระบบนิวแมติกอัตโนมัติได้อย่างมีประสิทธิภาพ

     การจำแนกโครงสร้าง: โครงสร้าง 1-in 2-out แบบแยกส่วนรูปตัว Y มีให้เลือก 3 ประเภท: ทีท่อ Y ที่มีเส้นผ่านศูนย์กลางเท่ากัน, ทีออฟ Y เกลียว R ทรงเรียวของจักรวรรดิ และทีที Y ของเกลียว M แบบละเอียดแบบเมตริก

     วัสดุและความเข้ากันได้: ตัวเครื่อง PBT ความแข็งแรงสูง, ก้ามปูสแตนเลส, แหวนซีลยางไนไตรล์ NBR ใช้งานได้กับท่อโพลียูรีเทน PU และท่อไนลอน PA อเนกประสงค์สำหรับท่อแรงดันบวกของอากาศอัดและท่อแรงดันลบสุญญากาศ

2. รายการการจำแนกประเภทและข้อมูลจำเพาะแบบเต็ม

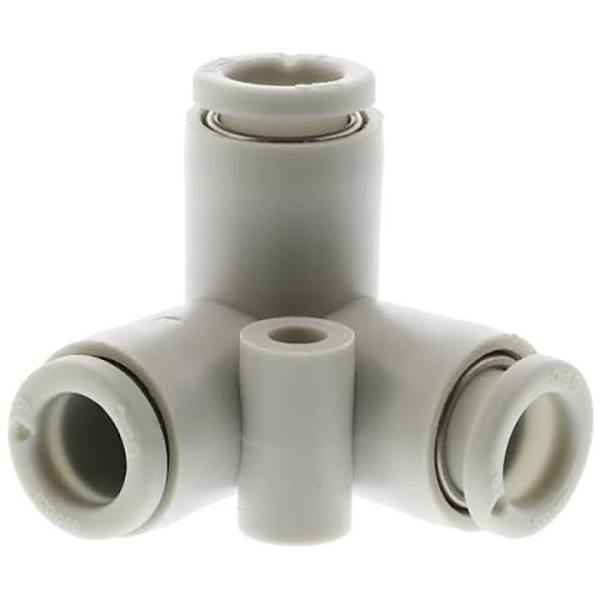

2.1 เส้นผ่านศูนย์กลางเท่ากัน Y Tee (KQ2Dxx-00, Threadless 3-Way ขนาดเดียวกัน)

พอร์ตทั้งสามพอร์ตใช้เส้นผ่านศูนย์กลางท่อที่เท่ากัน การออกแบบแบบไม่มีเกลียวเพื่อการกระจายอากาศ 1 ต่อ 2 ที่สมดุลในระบบท่อที่มีสเปคเดียวกัน

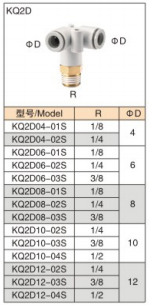

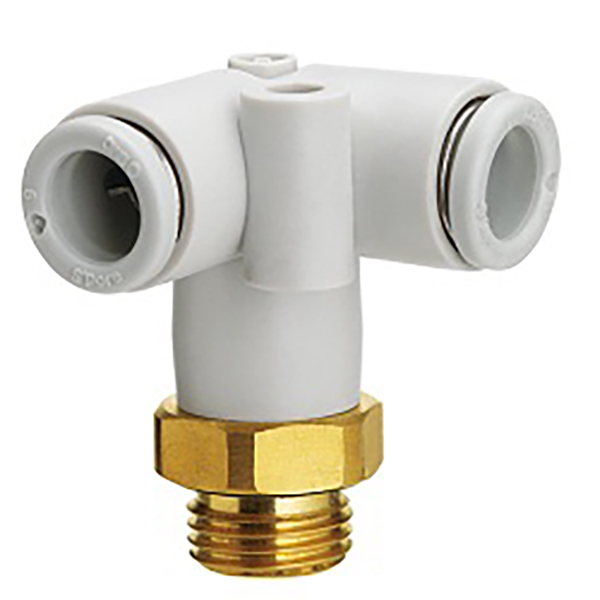

2.2 เกลียวตัวผู้เรียวอิมพีเรียล RY Tee (ทางเข้าเกลียวด้านล่าง, ทางออกท่อคู่)

เกลียวตัวผู้เรียว R อิมพีเรียลด้านล่างสำหรับทางเข้าแหล่งอากาศ พอร์ตกดเข้าแบบขนาน 2 พอร์ตด้านบนสำหรับการเชื่อมต่อท่อ เหมาะสำหรับการติดตั้งแบบเกลียวและการแยกแหล่งอากาศคงที่

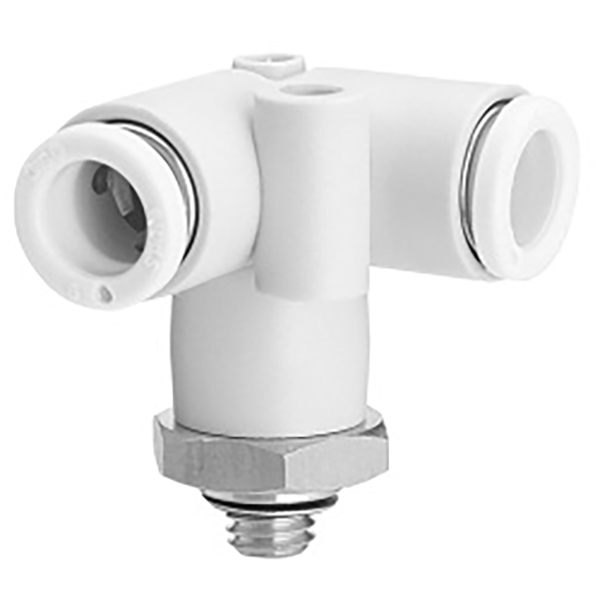

2.3 เมตริกด้ายชายละเอียด MY Tee (ทางเข้าด้าย M ด้านล่าง, ช่องเสียบท่อคู่)

เกลียวนอกละเอียดเมตริกความแม่นยำด้านล่าง โครงสร้างกะทัดรัดสำหรับโมดูลนิวแมติกส์ขนาดเล็ก และระบบท่ออุปกรณ์อัตโนมัติในพื้นที่ขนาดเล็ก

3. ข้อมูลจำเพาะทางเทคนิค

4. สถานการณ์การใช้งาน

     • การกระจายแหล่งอากาศ 1 ต่อ 2 สำหรับสายการผลิตอัตโนมัติและวงจรนิวแมติกที่ติดตั้ง

     • การจ่ายอากาศซิงโครนัสแบบถ้วยดูดคู่สำหรับระบบสุญญากาศปลายหุ่นยนต์

     • การแยกไปป์ไลน์แบบขนานสำหรับการดำเนินการซิงโครนัสสองสูบ

     • การเดินท่อขนาดกะทัดรัดและเป็นระเบียบเรียบร้อยสำหรับอุปกรณ์ระบบนิวแมติกส์ในพื้นที่แคบ

5. คู่มือการเลือก: KQ2D Y-Tee กับ KQ2T T-Tee

     • KQ2D ข้อต่อตัว Y: ใช้การแยกไปสองทาง รูปทรง Y เรียบพร้อมช่องจ่ายแบบขนานสองช่อง โดดเด่นด้วยความปั่นป่วนของกระแสลมที่ต่ำกว่าและแรงดันตกคร่อมที่น้อยลง ทำให้การกระจายลมไหลเวียนที่สมดุลมากขึ้น ปรับให้เหมาะสมสำหรับพื้นที่การติดตั้งที่แคบและการเดินท่อขนานด้านเดียวกัน เหมาะอย่างยิ่งสำหรับถ้วยดูดแบบซิงโครนัสและระบบกระบอกสูบคู่

     • KQ2T เสื้อยืดชนิด T: โครงสร้างรูปตัว T ตั้งฉากแบบคลาสสิกพร้อมการแตกแขนงด้านข้างในแนวตั้ง ออกแบบมาสำหรับการเบี่ยงเบนไปป์ไลน์ด้านข้างแนวตั้ง 90° มาตรฐาน เหมาะสำหรับเค้าโครงเครื่องจักรปกติและสถานการณ์การแยกย่อยด้านข้างไปป์ไลน์หลัก

     • เคล็ดลับการเลือก: เลือกKQ2D สำหรับพื้นที่แคบและท่อกระจายขนานด้านเดียวกัน เลือกKQ2T สำหรับทางออกท่อแนวตั้งด้านข้างและรูปแบบการแตกแขนงมุมขวาแบบดั้งเดิม
