KQ2W ซีรีส์ ข้อต่องอ เกลียวนอก แบบขยาย

SOLH KQ2W ซีรีส์ ข้อต่อสวมเร็วเกลียวนอกแบบขยาย 90°, ข้อต่อลมเทียบเท่า SMC KQ2W การออกแบบก้านขยายช่วยแก้ปัญหาการรบกวนทางกลสำหรับกระบอกสูบและวงจรสุญญากาศ ตัวเครื่อง PBT + ด้ายทองเหลืองชุบนิกเกิล รองรับท่อ PU/PA เทคโนโลยี Richge พร้อมสต็อกที่มั่นคงและการผลิตที่เชื่อถือได้สำหรับโครงการท่อลมอัตโนมัติ

ส่งคำถาม

รายละเอียดสินค้า

SOLH KQ2W ซีรีส์ 90° ข้อต่องอเกลียวนอกแบบขยาย | SMC KQ2W เทียบเท่าข้อต่อลม

ยี่ห้อ: SOLH โดย Richge Technology | KQ2W ข้อต่องอสวมเร็วแบบสัมผัสเดียวชนิด L แบบขยาย

1. ภาพรวมผลิตภัณฑ์

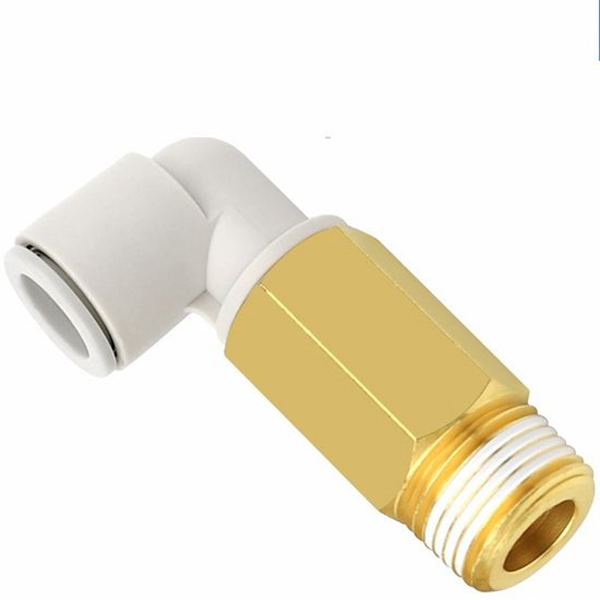

ซีรี่ส์ KQ2W เป็นข้อศอกแบบกดก้านขยายชนิด L ภายในตระกูลข้อต่อลม SOLH KQ2 โครงสร้างมุมขวา 90° เกลียวตัวผู้ปลายด้านหนึ่ง (เกลียวเรียว R ของจักรวรรดิ / เกลียวละเอียดเมตริก M) ปลายอีกด้านสำหรับการใส่ท่อนิวแมติก PU/PA ซีรีส์นี้ยังรวมถึงเวอร์ชันขยายแบบไม่ลดขนาด KQ2Wxx-99 ซึ่งปลายทั้งสองข้างสำหรับการเชื่อมต่อท่อเพื่อเพิ่มความยาวของท่อและการหลีกเลี่ยงสิ่งกีดขวาง

ข้อได้เปรียบหลัก: การออกแบบก้านขยายช่วยแก้ไขข้อจำกัดด้านพื้นที่การติดตั้งและการรบกวนทางกล โครงสร้างแบบสัมผัสเดียว การใส่และถอดท่อโดยไม่ต้องใช้เครื่องมือ ตัวเครื่องพลาสติก + ส่วนเกลียวทองเหลือง ต่อต้านริ้วรอย เข้ากันได้กับวงจรนิวแมติกและสูญญากาศ ทดแทนการนำเข้าโดยตรงสำหรับซีรีส์ SMC KQ2W สำหรับโครงการในต่างประเทศ

2. คำอธิบายรหัสรุ่น

รูปแบบ: KQ2W □□ - □□S

KQ2W: รหัสซีรีส์สำหรับข้อศอกแบบขยายชนิด L

□□: เส้นผ่านศูนย์กลางภายนอกของท่อ ΦD (02=2มม.,23=3.2มม.,04=4มม.,06=6มม.,08=8มม.,10=10มม.,12=12มม.,16=16มม.)

คำต่อท้าย:01S02S/03S/04S: ด้ายชาย Imperial R (1/8",1/4",3/8",1/2")

M3GM5: เกลียวนอกเมตริก M3×0.5 / M5×0.8
-99: รุ่นขยายแบบไม่ลดขนาด ปลายทั้งสองข้างมีการเชื่อมต่อท่อที่มีเส้นผ่านศูนย์กลางเดียวกัน ไม่มีเกลียว

3. ข้อมูลจำเพาะทางเทคนิคที่สำคัญและวัสดุ

รายการ	พารามิเตอร์
วัสดุตัวเครื่อง	พลาสติกวิศวกรรม PBT ทนต่อแรงกระแทกสูง
ส่วนด้าย	ทองเหลืองชุบนิกเกิลเพื่อป้องกันสนิม
วัสดุซีล	ยางไนไตรล์ NBR
ท่อที่เข้ากันได้	ท่อ PU, ท่อนิวแมติก PA ไนลอน
ความดันการทำงาน	0~1.0MPa ใช้ได้กับสุญญากาศ
อุณหภูมิในการทำงาน	-20°C ~ +60°C
วิธีการเชื่อมต่อ	ดันเข้า; แหวนกดเพื่อใส่หรือถอดท่อ

4. รายการรุ่นเต็ม

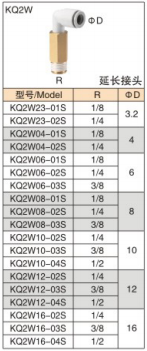

4.1 รุ่นเกลียว R ของ Imperial (เกลียวนอกทองเหลือง)

แบบอย่าง	เกลียวนอก R	หลอด ΦD
KQ2W23-01S	อาร์1/8	3.2
KQ2W23-02S	อาร์1/4	3.2
KQ2W04-01S	อาร์1/8	4
KQ2W04-02S	อาร์1/4	4
KQ2W06-01S	อาร์1/8	6
KQ2W06-02S	อาร์1/4	6
KQ2W06-03S	R3/8	6
KQ2W08-01S	อาร์1/8	8
KQ2W08-02S	อาร์1/4	8
KQ2W08-03S	R3/8	8
KQ2W10-02S	อาร์1/4	10
KQ2W10-03S	R3/8	10
KQ2W10-04S	อาร์1/2	10
KQ2W12-02S	อาร์1/4	12
KQ2W12-03S	R3/8	12
KQ2W12-04S	อาร์1/2	12
KQ2W16-02S	อาร์1/4	16
KQ2W16-03S	R3/8	16
KQ2W16-04S	อาร์1/2	16

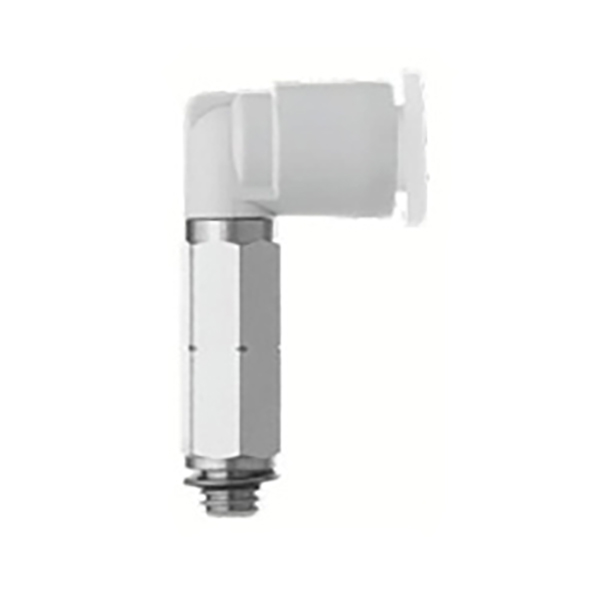

4.2 เวอร์ชันเธรดเมตริก M

แบบอย่าง	ด้ายชาย	หลอด ΦD
KQ2W02-M3G	M3×0.5	2
KQ2W02-M5	M5×0.8	2
KQ2W23-M3G	M3×0.5	3.2
KQ2W23-M5	M5×0.8	3.2
KQ2W04-M3G	M3×0.5	4
KQ2W04-M5	M5×0.8	4
KQ2W06-M5	M5×0.8	6

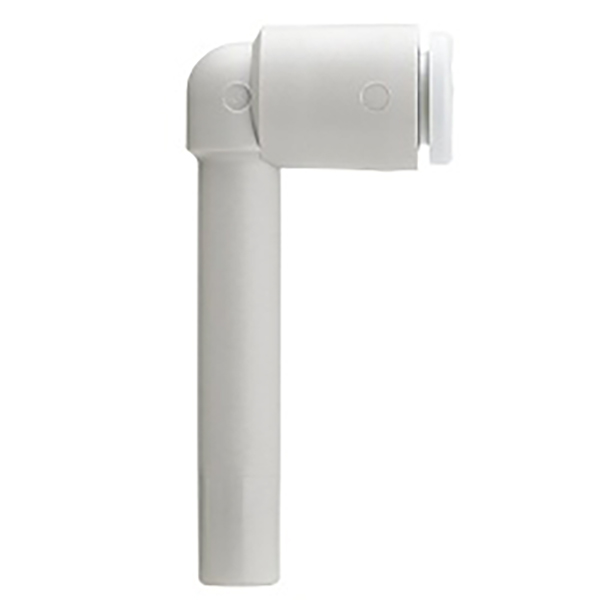

4.3 เวอร์ชันขยายแบบไม่ลดขนาด (Tube to Tube, No Thread)

แบบอย่าง	พอร์ต 1 ΦD	พอร์ต 2 ΦD
KQ2W23-99	3.2	3.2
KQ2W04-99	4	4
KQ2W06-99	6	6
KQ2W08-99	8	8
KQ2W10-99	10	10
KQ2W12-99	12	12

5. สถานการณ์การใช้งาน

• หลีกเลี่ยงการรบกวนทางกลสำหรับกระบอกสูบ เครื่องกำเนิดสุญญากาศ และโซลินอยด์วาล์ว ขยายและเปลี่ยนเส้นทางไปป์ไลน์

• การเดินท่อแบบขยาย 90° สำหรับวงจรถ้วยดูดสุญญากาศของหุ่นยนต์ในสายการผลิตระบบอัตโนมัติขนาดกะทัดรัด

• ทดแทนโดยตรงสำหรับ SMC KQ2W ดั้งเดิม ทดแทนการนำเข้าเพื่อลดต้นทุน

6. หมายเหตุการติดตั้ง

• ตัดท่อในแนวตั้งและแบน สอดเข้าด้านล่างจนสุดเพื่อรับประกันการปิดผนึก

• เทป PTFE สามารถพันบนเกลียวได้ อย่าขันเกลียวแน่นเกินไปเพื่อป้องกันการแตกร้าวของตัวข้อต่อ

• การถอดท่อ: กดวงแหวนปลดสีขาวแล้วดึงท่อออกด้านนอกพร้อมกัน
