KQ2X / KQ2XD Series ลดข้อต่อแบบกดเข้าหลายทาง

SOLH KQ2X / KQ2XD ซีรีส์ลด Y และข้อต่อแบบกดเข้าหลายทาง ตัวแยกลมเทียบเท่า SMC

ยี่ห้อ: SOLH โดย Richge Technology | SMC KQ2X / KQ2XD การเปลี่ยนลด Y & 4-Way Push-in Splitter

1. ภาพรวมผลิตภัณฑ์

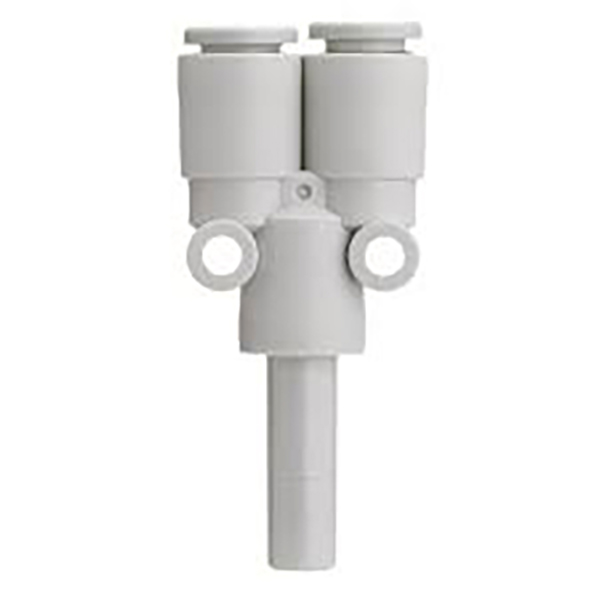

ซีรี่ส์ KQ2X: ตัวแยก Y-Type แบบลดขนาด 1 เข้า 2 ออก

     KQ2X เป็นข้อต่อฟิตติ้งแบบกดเข้ารูปตัว Y 1 ต่อ 2 พอร์ต 2 เป็นพอร์ตก้านเดียว พอร์ต 1 ประกอบด้วยพอร์ต push-in ที่เหมือนกันสองพอร์ต โดยแบ่งกระแสอากาศขาเข้าหนึ่งกระแสออกเป็นสองเอาต์พุตที่มีเส้นผ่านศูนย์กลางเท่ากันโดยมีขนาดท่อทางเข้าและทางออกที่แตกต่างกัน ช่วยลดและการแยกท่อสำหรับวงจรนิวแมติกและการกระจายสายสุญญากาศ

     วัสดุ: ตัวเครื่องพลาสติก PBT, วงแหวนซีล NBR เข้ากันได้กับท่อนิวแมติก PU / PA ชุดประกอบแบบกดเพื่อเชื่อมต่อที่รวดเร็ว ไม่จำเป็นต้องใช้เทป PTFE

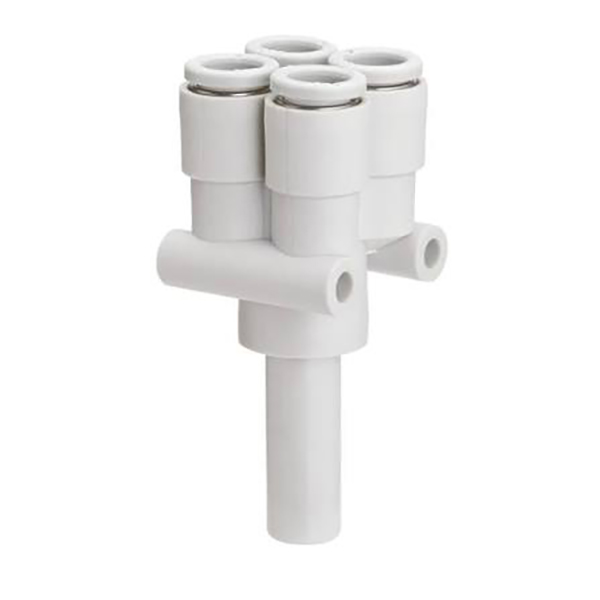

ซีรี่ส์ KQ2XD: ตัวแยก 4 ทางชนิดข้าม 1 ใน 4 ออก

     KQ2XD เป็นข้อต่อแบบพุชอินแบบหลายพอร์ตลดขนาด 1 ถึง 4 พอร์ต 2 เป็นพอร์ตก้านเดียว พอร์ต 1 มีพอร์ต push-in ที่เหมือนกันสี่พอร์ต โดยแยกการจ่ายอากาศหนึ่งรายการออกเป็นสี่กิ่งที่มีเส้นผ่านศูนย์กลางเท่ากันด้วยการออกแบบที่ลดขนาดลง จึงช่วยประหยัดพื้นที่ในการติดตั้ง เหมาะสำหรับการกระจายสุญญากาศขนาดเล็กหรือนิวแมติกแบบหลายสถานี

วัสดุแบบเดียวกับ KQ2X: ตัว PBT + ซีล NBR โครงสร้างแบบกดเข้า ใช้ได้กับท่อลม PU และไนลอน

2. คำอธิบายรหัสรุ่น

ซีรี่ส์ KQ2X

  รูปแบบ: KQ2XXX-XX
     ตัวเลขสองตัวแรก: Tube OD ของพอร์ตสาขาสองพอร์ต (พอร์ต 1)
     ตัวเลขสองตัวสุดท้าย: เส้นผ่านศูนย์กลางภายนอกของก้านของพอร์ตทางเข้าหลัก (พอร์ต ②)
     ตัวอย่าง: KQ2X04-06 → พอร์ต ①: พอร์ตพุชอิน × Φ4 จำนวน 2 พอร์ต; พอร์ต 2: ก้าน Φ6

ซีรีส์ KQ2XD

   รูปแบบ: KQ2XDXX-XX
     ตัวเลขสองตัวแรก: Tube OD ของพอร์ตสาขาสี่พอร์ต (พอร์ต 1)
     ตัวเลขสองตัวสุดท้าย: เส้นผ่านศูนย์กลางภายนอกของก้านของพอร์ตทางเข้าหลัก (พอร์ต ②)
     ตัวอย่าง: KQ2XD04-06 → สี่พอร์ต × Φ4 ที่พอร์ต 1; พอร์ต 2: ก้าน Φ6

3. ข้อมูลจำเพาะทางเทคนิคที่สำคัญและคู่มือการติดตั้ง

คำแนะนำในการติดตั้ง

     • ตัดท่อในแนวตั้งและแนวนอน สอดเข้าไปในข้อต่อจนสุดจนเข้าที่

     • วิธีถอดท่อ: กดวงแหวนปลดก่อน จากนั้นจึงดึงท่อออก

คู่มือการสร้างความแตกต่าง

     • KQ2X: 1 ทางเข้า 2 ทางออก (ตัวแยก 2 ทางแบบ Y)

     • KQ2XD: 1 ทางเข้า 4 ทางออก (ตัวแยกข้าม 4 ทิศทาง)

สถานการณ์การใช้งาน

     • การกระจายวงจรสุญญากาศสำหรับถ้วยดูดหลายใบในระบบอัตโนมัติ

     • สาขานิวเมติกสำหรับจิ๊กขนาดเล็ก 3C และอุปกรณ์บรรจุภัณฑ์

     • ท่อร่วมขนาดกะทัดรัดสำหรับโมดูลสุญญากาศขนาดเล็กแบบหลายสถานี

     • การแยกท่ออากาศแบบหุ่นยนต์ปลายเอฟเฟกต์ด้วยรอยเท้าที่ลดลง
