KQ2Y Series ข้อต่อตัวผู้แบบดันเข้า

SOLH KQ2Y Series ข้อต่อตัวผู้รันทีดันเข้า | บริการขั้วต่อนิวเมติกที

ยี่ห้อ: SOLH โดย Richge Technology | SMC KQ2Y ข้อต่อสามทาง เกลียวนอก เทียบเท่า (ข้อต่อสามทาง) ข้อต่อฟิตติ้งสวมเร็วแบบสัมผัสเดียว

1. ภาพรวมผลิตภัณฑ์

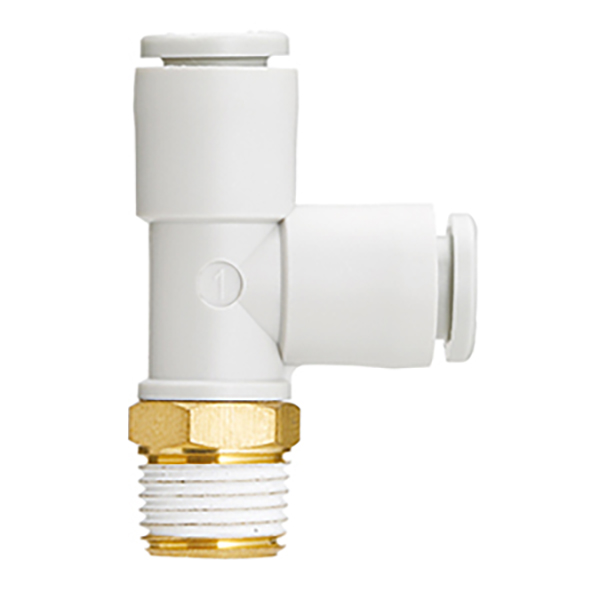

     KQ2Y คือข้อต่อสามทางตัวผู้ (หรือที่รู้จักกันทั่วไปในชื่อข้อต่อสามทางบริการ) ของซีรีส์ข้อต่อฟิตติ้งสวมเร็วแบบสัมผัสเดียว SOLH KQ2 การกำหนดค่าหลักของมันคือทางเข้าเกลียวนอก 1 ช่อง + ช่องทางเข้าแบบเส้นผ่านศูนย์กลางเท่ากัน 2 ช่อง. โดยแยกท่ออากาศสองท่อออกจากพอร์ตเกลียวหลักโดยตรง และเป็นหนึ่งในอุปกรณ์แยกท่อที่ใช้กันอย่างแพร่หลายในระบบนิวแมติก

2. กฎการตั้งชื่อโมเดล

  ตัวอย่างการแยกย่อยโมเดล:KQ2Y06-01AS
     KQ2: KQ2 ซีรีส์ ข้อต่อฟิตติ้ง แบบกด รุ่นที่สอง ซีรีส์ KQ2 (ตัวเครื่อง สีขาว)
     Y: Run Tee, เกลียวตัวผู้ T-type tee (1 เกลียวเข้า, 2 push-in ช่อง)
     06: เส้นผ่านศูนย์กลางภายนอกของท่อสำหรับช่องจ่ายเข้า: φ6มม
     01: ข้อกำหนดเกลียวตัวผู้ (R18; เมตริก M3/M5/M6)
     ตอบ: ซีลปะเก็นสำหรับการประกอบและถอดชิ้นส่วนซ้ำ ๆ S: น้ำยาซีลเกลียวแบบใช้แล้ว ไม่สามารถใช้ซ้ำได้ N: ทนต่อการกัดกร่อนชุบนิกเกิล

  ตัวอย่าง:KQ2Y04-M5A → ทางเข้าด้ายตัวผู้ M5, ช่องจ่ายเข้าคู่ φ4 มม., ซีลปะเก็น

3. โครงสร้างและคุณสมบัติหลัก

  3.1 โครงสร้างแบบตัว T (1 เข้า, 2 ออก)

     • ทางเข้า: เกลียวนอก (เมตริก M / อิมพีเรียล R) เชื่อมต่อกับวาล์ว กระบอกลม และท่อหลัก

     • ช่องทางจำหน่าย: พอร์ตแบบกดเข้าขนาดเส้นผ่านศูนย์กลางเท่ากัน 2 พอร์ตสำหรับท่อ PU / ไนลอน การเชื่อมต่อโดยไม่ต้องใช้เครื่องมือ

     • รองรับปลายด้ายการหมุน 360°. สามารถปรับการวางแนวได้อย่างอิสระหลังการติดตั้ง เพื่อขจัดความเครียดจากการบิดตัวบนท่อ

  3.2 ข้อได้เปรียบที่สำคัญ

     • การออกแบบที่เป็นมิตรต่อการบริการ: ไม่จำเป็นต้องตัดท่อหลัก แยกสายโดยตรงจากพอร์ตเกลียวเพื่อเพิ่มวงจรและบำรุงรักษาได้ง่าย

     • กะทัดรัดและน้ำหนักเบา: ตัวเครื่องพลาสติก PBT + ด้ายทองเหลืองชุบนิกเกิล มีขนาดเล็กและน้ำหนักเบา

     • รองรับระบบสุญญากาศ: ทำงานตั้งแต่แรงดันสุญญากาศ -100kPa จนถึงแรงดันบวก 1.0MPa เหมาะสำหรับวงจรสุญญากาศ

     • ประสิทธิภาพการปิดผนึกสูง: แหวนซีล NBR ปะเก็นประเภท A ช่วยให้สามารถถอดชิ้นส่วนซ้ำได้ น้ำยาเคลือบหลุมร่องฟันเคลือบ Type S ป้องกันการรั่วซึม

     • ปล่อยหลอดได้ง่าย: ปุ่มปลดล็อคแบบกลม กดเพื่อถอดท่อออกโดยไม่ทำให้ผนังด้านนอกของท่อเสียหาย

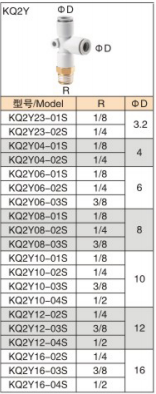

4. รายการรุ่นและข้อมูลจำเพาะ

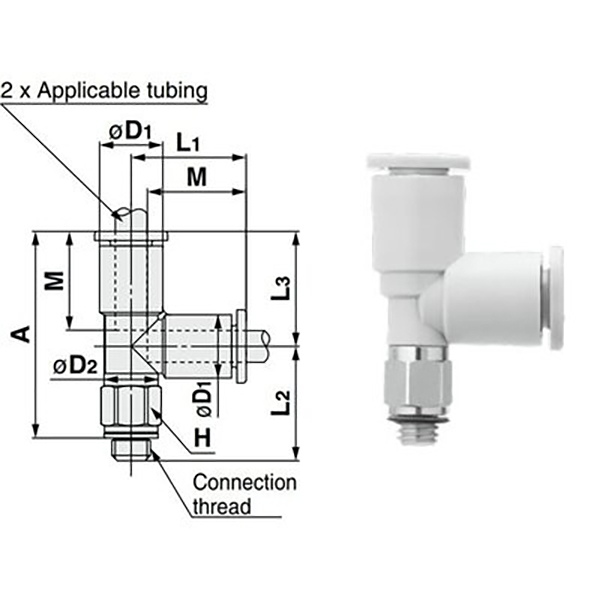

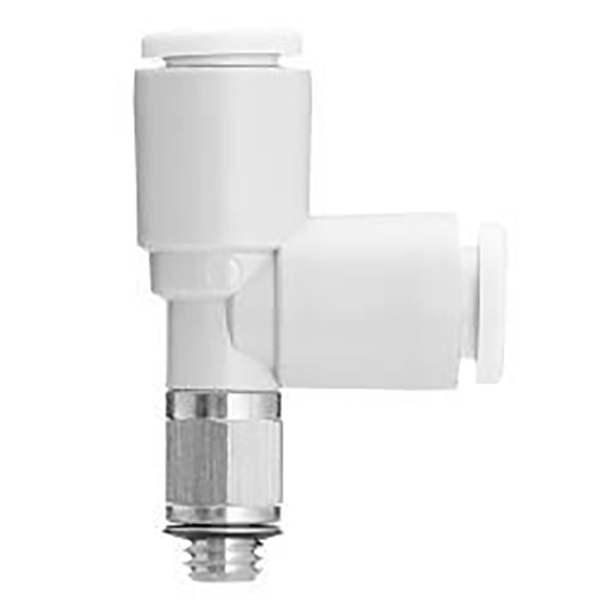

  4.1 เกลียวเมตริก (M3/M5/M6)

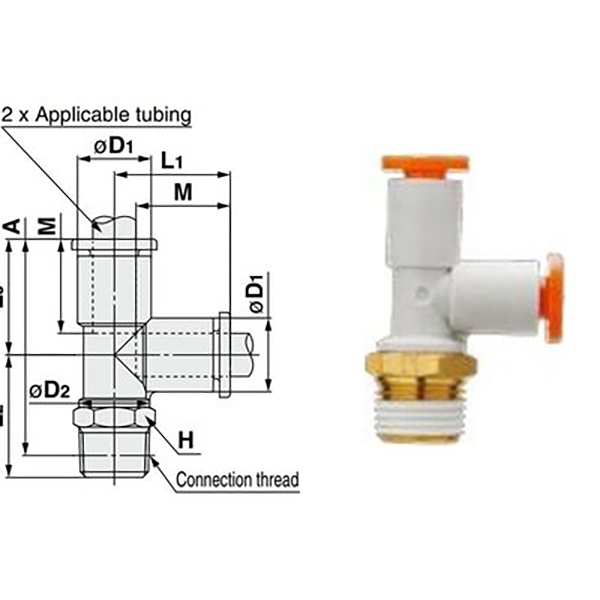

  4.2 เกลียวท่ออิมพีเรียล (R1/8 ~ R1/2 มาตรฐานอุตสาหกรรม)

5. ข้อมูลจำเพาะทางเทคนิคทั่วไป (มาตรฐานซีรีส์ KQ2)

6. การเปรียบเทียบการเลือก: KQ2Y กับ KQ2D กับ KQ2T

7. แนวทางการเลือกและการติดตั้ง

  คู่มือการเลือก

     • แยกจากโซลินอยด์วาล์ว / พอร์ตเชื่อมต่อเกลียวตัวผู้ของกระบอกสูบ → KQ2Y (เช่น KQ2Y06-01AS)

     • แยก 1 ต่อ 2 ในท่อกลาง ต้องการเสียงรบกวนต่ำ → KQ2D

     • การแยกมุมขวามาตรฐาน โปรเจ็กต์ที่คำนึงถึงต้นทุน → KQ2T

  หมายเหตุการติดตั้ง

     • ตัดท่อให้แบนโดยไม่มีเสี้ยน ใส่ท่อจนสุดจนกว่าคุณจะได้ยินเสียงคลิกเพื่อหลีกเลี่ยงการรั่วไหลของอากาศ

     • ประเภท A (ปะเก็น) สามารถถอดประกอบซ้ำได้ ประเภท S (สารเคลือบหลุมร่องฟันแบบเคลือบล่วงหน้า) จำเป็นต้องปิดผนึกใหม่หลังการถอดชิ้นส่วน

     • สำหรับการใช้งานสุญญากาศ ให้เลือกประเภท A พร้อมซีล NBR เพื่อรักษาระดับสุญญากาศให้คงที่

8. การใช้งานทั่วไป

     • การแยกส่วนทางออกของโซลินอยด์วาล์ว: KQ2Y06-01AS ติดตั้งที่พอร์ต R1/8 ของโซลินอยด์วาล์ว 5/2 ทางเพื่อจ่ายอากาศให้กับกระบอกสูบ 2 อัน

     • การควบคุมกระบอกสูบแบบซิงโครไนซ์: KQ2Y08-02AS บนพอร์ตเกลียว R1/4 หลักเพื่อแยกออกเป็นท่อ φ8 สองท่อสำหรับการทำงานแบบซิงโครนัสของกระบอกสูบคู่

     • การปรับปรุงวงจรสุญญากาศ: แยกจากพอร์ตเกลียวหลักของเครื่องกำเนิดสุญญากาศไปยังถ้วยดูดสุญญากาศ ง่ายต่อการบำรุงรักษาและดัดแปลง
