เครื่องกำเนิดสุญญากาศแบบหลายขั้นตอนซีรีส์ PBM/PBX

พีบีเอ็ม/PBX Series เครื่องกำเนิดสุญญากาศหลายพลังงานหลายใบพัดขนาดเล็ก | เครื่องกำเนิดสุญญากาศแบบวางซ้อนกันได้สไตล์ Piab

ยี่ห้อ: SOLH โดย Richge Technology | เครื่องกำเนิดสุญญากาศ Venturi 2 ขั้นตอนแบบบางพิเศษวางซ้อนกันได้

1. ภาพรวมผลิตภัณฑ์

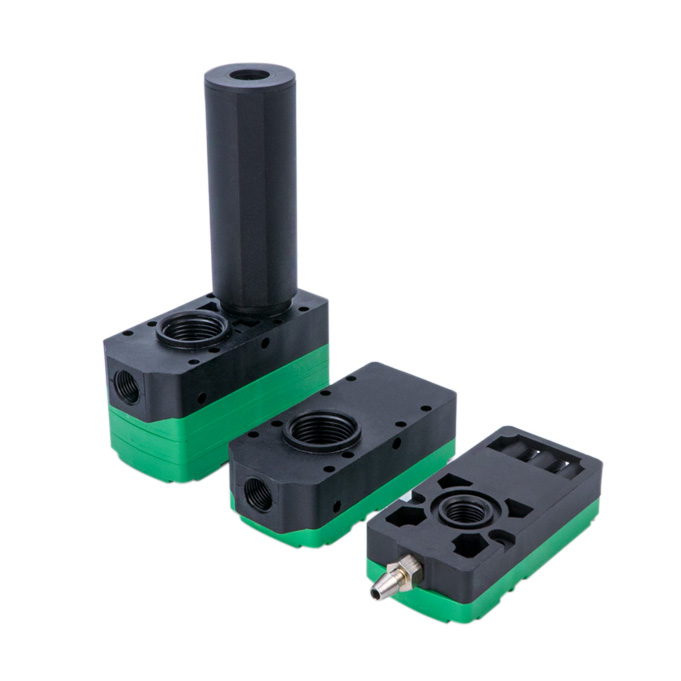

   PBM / PBX เป็นเครื่องกำเนิดสุญญากาศแบบหลายขั้นตอนขนาดเล็กสไตล์ Piab หรือที่รู้จักกันในชื่อเครื่องกำเนิดสุญญากาศหลายพลังงาน พวกเขาใช้การออกแบบแบบวางซ้อนกันได้แบบโมดูลาร์พร้อมตัวเครื่องน้ำหนักเบาบางเฉียบ PBM เป็นรุ่นเก็บเสียงในตัวมาตรฐาน ในขณะที่ PBX เป็นประเภทเก็บเสียงภายนอกแบบผสม มีเวอร์ชันการใช้งานให้เลือก 3 เวอร์ชัน: ประเภท A แบบไม่มีวาล์ว, ประเภท B พร้อมวาล์วจ่าย, รุ่นบูรณาการพลังงานเต็มรูปแบบ Type C

  การวางตำแหน่งหลัก: ฐานเครื่องกะทัดรัด การใช้อากาศต่ำ และอัตราการดูดขนาดใหญ่ รองรับการวางซ้อนท่อร่วมหลายชั้นพร้อมการควบคุมอิสระสำหรับถ้วยดูดหลายใบ เหมาะสำหรับหุ่นยนต์ EOAT การจัดเรียงบนพาเลทและชิ้นงานที่มีรูพรุนด้วยถ้วยดูดโฟม

      • พีบีเอ็ม มาตรฐาน มินิ: ตัวเก็บเสียงในตัว รูปทรงเพรียวบาง เสียงเบา เหมาะสำหรับยูนิตเดี่ยวหรือชุดประกอบแบบเรียงซ้อน

      • ตู้สาขา X-mini ชนิดคอมปาวน์: ตลับเก็บเสียงภายนอกแบบถอดได้, สุญญากาศขั้นสูงสุดที่สูงขึ้น, การไหลที่มากขึ้น และการกระจายความร้อนที่ดีขึ้น ออกแบบมาเพื่อการทำงานต่อเนื่องรอบสูง

  เกรดขนาด: 5 / 10 / 20 / 30 ตัวเลขนี้แสดงถึงอัตรากำลังของปั๊มสุญญากาศที่เทียบเท่า (0.05~0.3kW) เวอร์ชันใช้งาน: วาล์วจ่ายแบบรวม B แบบไม่มีวาล์วพื้นฐาน รุ่น C มัลติพลังงานเต็มรูปแบบ (วาล์วจ่าย + วาล์วเบรก + การตรวจจับแรงดันสุญญากาศ + คันเร่งเบรกสุญญากาศแบบปรับได้)

2. กฎการเข้ารหัสโมเดล

  ตัวอย่าง: PBM10-B-K15L-FN / PBX20-C-K15M-เอฟเอ็น

     • พีบีเอ็ม/ตู้สาขา

￮ พีบีเอ็ม: รุ่นมินิมาตรฐานพร้อมตัวเก็บเสียงในตัว

￮ ตู้สาขา: ชนิด X-mini แบบคอมปาวน์พร้อมตลับเก็บเสียงภายนอก

     • 10: รหัสขนาด (5 /10 /20 /30)

￮ 5: การไหลขนาดเล็กแบบไมโคร ส่วนประกอบขนาดเล็ก

￮ 10: การไหลขนาดเล็ก-ปานกลาง, 3C ชิ้นส่วนขนาดเล็ก

￮ 20: สินค้าขายดีที่มีอัตราการไหลปานกลาง กล่อง ฟิล์ม และถ้วยดูดโฟม

￮ 30: การไหลขนาดใหญ่ แผ่นพรุนในพื้นที่ขนาดใหญ่ และการจัดวางบนพาเลท

     • บัญชี/B/C: เวอร์ชั่นฟังก์ชั่น

￮ ตอบ: หน่วยพื้นฐานแบบไม่มีวาล์ว เฉพาะตัวเครื่องกำเนิดไฟฟ้าเท่านั้น ควบคุมโดยโซลินอยด์วาล์วภายนอก

￮ B: รุ่นวาล์วเดี่ยว, โซลินอยด์วาล์วจ่ายในตัว, ตัวเลือกวาล์วกักแรงดันทางเดียว, ปล่อยสุญญากาศตามธรรมชาติ

￮ C: รุ่นหลายพลังงานเต็มรูปแบบ วาล์วจ่าย + วาล์วหยุดสุญญากาศ + สวิตช์แรงดันสุญญากาศแบบดิจิตอล + คันเร่งแบบปรับได้

     • K1: รหัสรวมวาล์ว, K1 = วาล์วจ่ายปิดปกติ + วาล์วหยุดปกติปิด

     • 5/6: แรงดันไฟฟ้าคอยล์: 5=DC24V, 6=DC12V

     • แอล/เอ็ม: ข้อมูลจำเพาะของสายไฟ

     • เอฟเอ็น: เอาต์พุตสวิตช์ความดัน (NPN/PNP, หน่วยเสริม kPa/inHg)

  ตัวอย่างการสั่งซื้อ: PBM20-C. คำจำกัดความ: ตัวเก็บเสียงในตัวมาตรฐาน PBM ขนาด 20 รุ่นพลังงานหลายประเภท Type C เต็มรูปแบบ วาล์วจ่ายและหยุดในตัว ตัวหยุดสุญญากาศแบบปรับได้ และสัญญาณเตือนการตรวจจับสุญญากาศ

3. ความแตกต่างหลักของ PBM และ ตู้สาขา

4. การเปรียบเทียบฟังก์ชัน A/B/C เวอร์ชัน

5. สรุปข้อกำหนดทางเทคนิค

  ประสิทธิภาพที่แรงดันการจ่าย 0.5MPa

6. คู่มือการเลือก

  เลือก PBM หรือ ตู้สาขา

     • ✅ พีบีเอ็ม: พื้นที่ติดตั้งจำกัด, หุ่นยนต์ EOAT, รอบเป็นช่วงปกติ, ไม่ต้องใช้ตัวเก็บเสียงที่ยื่นออกมา

     • ✅ ตู้สาขา: ถ้วยดูดโฟม, กล่องที่มีรูพรุน, การทำงานต่อเนื่องยาวนาน, ต้องการการไหลที่สูงขึ้นและต้องใช้สุญญากาศ

  เลือกเวอร์ชัน A / B / C

     • ✅ เวอร์ชัน C Multi-Energy: การใช้งานหุ่นยนต์ การปล่อยลมออกอย่างรวดเร็ว + สัญญาณเตือนการตรวจจับชิ้นส่วนที่ขาดหายไป ลดวาล์วและท่อภายนอก (แนะนำ)

     • ✅ เวอร์ชันบี: งบประมาณจำกัด ไม่มีการปล่อยสุญญากาศ ชิ้นงานปล่อยตามน้ำหนักตัวเอง

     • ✅ เวอร์ชันก: ฟิกซ์เจอร์คงที่พร้อมโซลินอยด์วาล์วภายนอกที่มีอยู่ ต้นทุนการจัดซื้อต่ำที่สุด

  คุณสมบัติท่อร่วมแบบวางซ้อนกันได้ (ข้อได้เปรียบหลักของ PBM/PBX)

     PBM5 สามารถซ้อนได้ถึง 16 ชั้น; PBM10 รองรับได้ถึง 12 เลเยอร์ PBX ใช้ความสามารถในการวางซ้อนแบบเดียวกัน แต่ละชั้นมีวงจรสุญญากาศอิสระโดยไม่มีการรบกวนซึ่งกันและกัน โดยใช้แหล่งจ่ายอากาศหลักร่วมกัน ทางเลือกที่ดีที่สุดสำหรับโมดูลการถ่ายโอนหลายสถานีและโมดูลหลายหัวฉีด

     วัสดุซีล: NBR สำหรับสภาวะทั่วไป FKM สำหรับเกรดอาหารหรือสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนของกรด/ด่าง

7. วงจรนิวแมติกสำหรับรุ่นพลังงานหลายประเภท Type C

     แหล่งอากาศ → ตัวกรองอากาศ AFC (ห้ามละอองน้ำมัน) → ตัวปรับแรงดัน AR → ช่องจ่ายอากาศ PBM/PBX-C; พอร์ตสุญญากาศ → ตัวกรองสุญญากาศ ZFC → ถ้วยดูด สายสัญญาณ DC24V สองเส้นเชื่อมต่อกับ PLC: สายหนึ่งสำหรับควบคุมการดูดซับสุญญากาศ และอีกสายหนึ่งสำหรับการแยกตัวของสุญญากาศแบบปรับได้ สัญญาณป้อนกลับสุญญากาศใช้สำหรับการตรวจจับชิ้นงานที่ขาดหายไป/ตกหล่น

8. หมายเหตุการดำเนินงาน

     • การจ่ายอากาศจะต้องแห้งและกรองแล้ว ห้ามใช้เครื่องหล่อลื่นละอองน้ำมัน การปนเปื้อนของน้ำมันจะทำให้หัวฉีดสองขั้นตอนอุดตัน

     • ต้องติดตั้งตัวกรองสุญญากาศ ZFC ในท่อสุญญากาศ ฝุ่นบังหัวฉีดได้ง่ายและลดแรงดูด

     • ต้องติดตั้งตลับเก็บเสียงภายนอก PBX อย่างสมบูรณ์ การถอดออกทำให้เกิดเสียงดังมาก

     • ปรับคันเร่งหักสุญญากาศ Type C ช้าๆ การเปิดมากเกินไปจะทำให้ฟิล์มบางและชิ้นงานกระดาษหลุดออกไป

     • สำหรับการประกอบท่อร่วมแบบเรียงซ้อนหลายยูนิต ให้ขยายท่อจ่ายอากาศหลักเพื่อรักษาแรงดันให้คงที่สำหรับทุกยูนิต

     • ทนต่ออุณหภูมิได้กว้าง ตรวจสอบให้แน่ใจว่าไม่มีน้ำแข็งบนแหล่งอากาศภายใต้สภาวะอุณหภูมิต่ำ
