ยี่ห้อ: SOLH โดย Richge Technology | วาล์วทางเดียวในตัว + ข้อต่อแบบกดเข้า

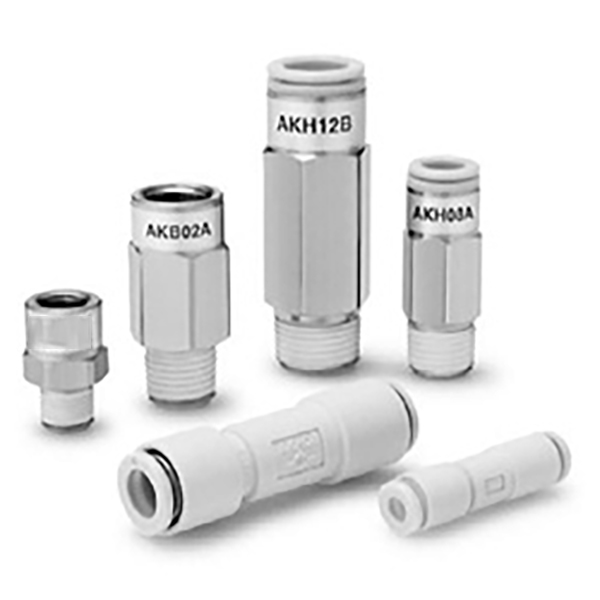

ซีรี่ส์ AKH / AKB เป็นการรวมส่วนประกอบแบบรวมเข้าด้วยกันเช็ควาล์ว + ข้อต่อสวมเร็วออกแบบมาเพื่อป้องกันการไหลย้อนกลับ การกักแรงดัน และการตัดระบบสุญญากาศในวงจรนิวแมติก ขนาดกะทัดรัด ติดตั้งได้รวดเร็วและมีแรงดันการแตกร้าวต่ำเป็นพิเศษ
ความแตกต่างหลักระหว่าง AKH และ เอเคบี
อ๊าค: ชนิดปลอกตรงพอร์ตกดแบบคู่ ทั้งสองด้านสำหรับท่ออากาศ (Φ4 ~ Φ12)
เอเคบี: เกลียวตัวผู้หนึ่งตัว + ปลอกเกลียวตัวเมียหนึ่งตัว เพื่อป้องกันการไหลย้อนกลับระหว่างพอร์ตเกลียว
• เอเคบี‑A: ทิศทางการไหล → เกลียวนอก → เกลียวใน
• เอเคบี‑B: ทิศทางการไหล → เกลียวใน → เกลียวนอก
1. แรงดันการแตกร้าวต่ำเป็นพิเศษ:0.005 MPa (5 ปาสคาล)เหมาะสำหรับระบบสุญญากาศ (-100 kPa ~ 1 MPa)
2. อัตราการไหลสูง: พื้นที่หน้าตัดที่มีประสิทธิภาพขนาดใหญ่พร้อมความต้านทานการไหลต่ำ
3. ข้อต่อสวมเร็วแบบกดเข้า: ใช้งานร่วมกับไนลอน PU / PA / ท่อไนลอนอ่อน; เสียง “คลิก” เมื่อท่อล็อคเข้าที่
• วัสดุ: ตัววาล์ว PBT / โลหะผสมสังกะสี; ทองเหลืองชุบนิกเกิลที่เหมาะสม ปากจับสแตนเลส SUS304
• แรงดันใช้งานสูงสุด: 1.5 MPa
• อุณหภูมิในการทำงาน: -5 ℃ ~ +60 ℃ (ไม่มีสภาพเป็นน้ำแข็ง)

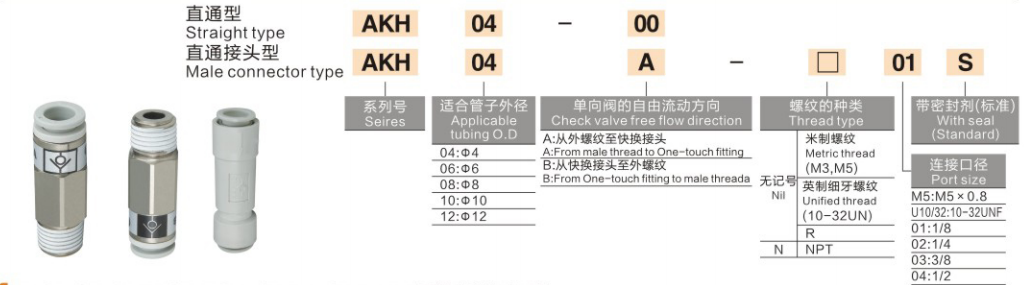

1. AKH (แบบกดเข้าคู่)
• อ๊าค06-00: ซีรีส์ AKH, Φ6 ท่อ, พอร์ตกดเข้าคู่ (-00 = ไม่มีเธรด)

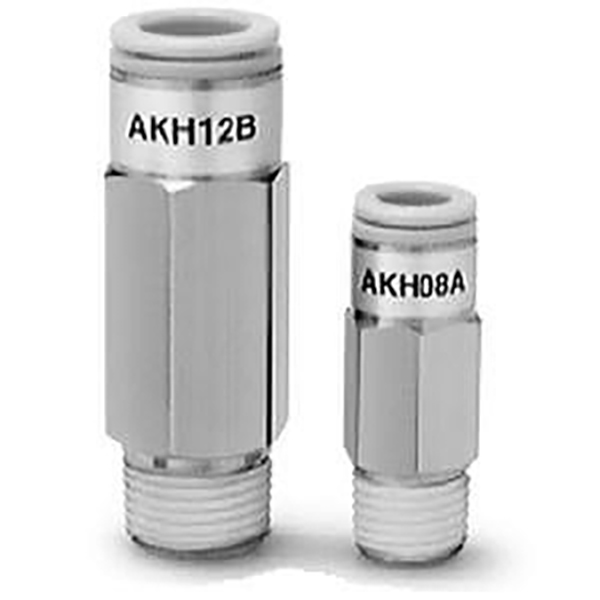

• อ๊าค08A‑02S: ซีรีส์ AKH, ท่อ Φ8, เกลียวนอก R1/4, น้ำยาซีลเกลียวสำเร็จรูป S
2. AKB (แบบปลอกเกลียว)
• เอเคบี02A‑02S:ซีรีส์ AKB, เกลียว R1/4, ทิศทางการไหลประเภท A (ตัวผู้ → ตัวเมีย), สารเคลือบหลุมร่องฟันก่อนการเคลือบ S

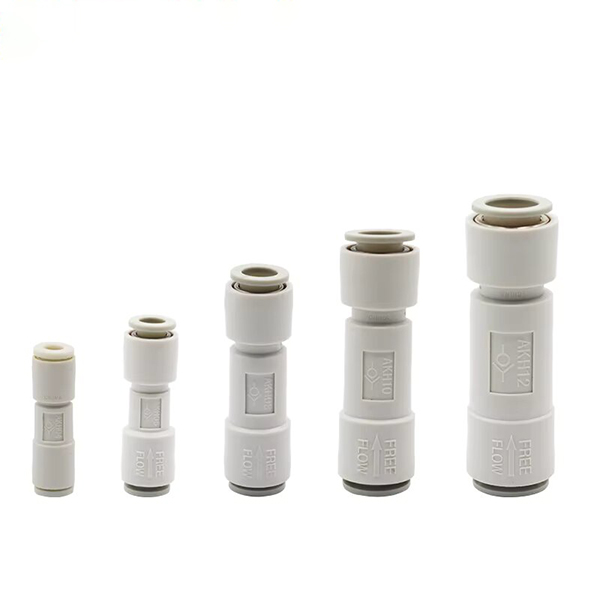

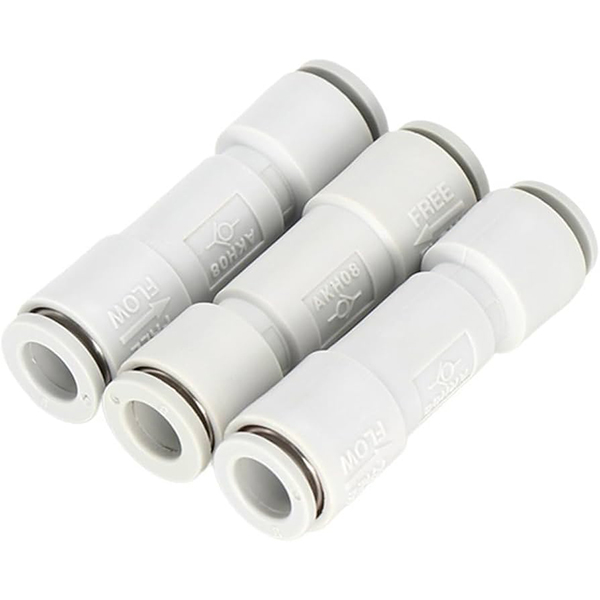

1. AKH – เช็ควาล์วแบบกดเข้าคู่
|
แบบอย่าง |
ท่อ OD |
พื้นที่หน้าตัดที่มีประสิทธิภาพ (มม.²) |
|
อ๊าค04-00 |
Φ4 |
2.8 |
|
อ๊าค06-00 |
Φ6 |
6.5 |
|
อ๊าค08-00 |
Φ8 |
14.0 |
|
อ๊าค10-00 |
Φ10 |
22.0 |
|
อ๊าค12-00 |
Φ12 |
29.0 |
2. AKB – เช็ควาล์วปลอกเกลียว
|
แบบอย่าง |
ด้าย |
ทิศทางการไหล |
|
เอเคบี01A‑01S |
อาร์1/8 |
ชาย → หญิง |
|
เอเคบี02A‑02S |
อาร์1/4 |
ชาย → หญิง |
|
เอเคบี03B‑03S |
R3/8 |
หญิง → ชาย |
|
เอเคบี04B‑04S |
อาร์1/2 |
หญิง → ชาย |
• การยึดแรงดันกระบอกสูบ: ป้องกันการจมหรือการดริฟท์ของโหลด
•. วงจรสุญญากาศ: หลีกเลี่ยงการรั่วไหลของสุญญากาศ (เหมาะสำหรับแรงดันการแตกร้าวต่ำ)
•. อินเตอร์ล็อคปั๊มคู่: ปกป้องปั๊มแรงดันต่ำจากการไหลย้อนกลับแรงดันสูง
• การป้องกันการไหลย้อนกลับของวงจรย่อย: การกักเก็บแรงดันอิสระสำหรับแอคชูเอเตอร์หลายตัว
• อ๊าค / AKB: การออกแบบแบบดันเข้า/ปลอกอย่างรวดเร็วในตัว การติดตั้งที่กะทัดรัดและรวดเร็ว การเชื่อมต่อท่อโดยตรง
• AK2000 / AK4000: ชนิดท่อเกลียว มีอัตราการไหลสูงกว่า โดยไม่มีพอร์ตแบบกดเข้า
• AKP: พร้อมระบบระบายแรงดันตกค้าง สำหรับวงจรนิวแมติกส์เพื่อความปลอดภัยโดยเฉพาะ
