ยี่ห้อ: SOLH โดย Richge Technology | น้ำยาทำความสะอาดท่อไอเสียเทียบเท่า SMC AMC กำจัดละอองน้ำมัน + ลดเสียงรบกวนในตัว

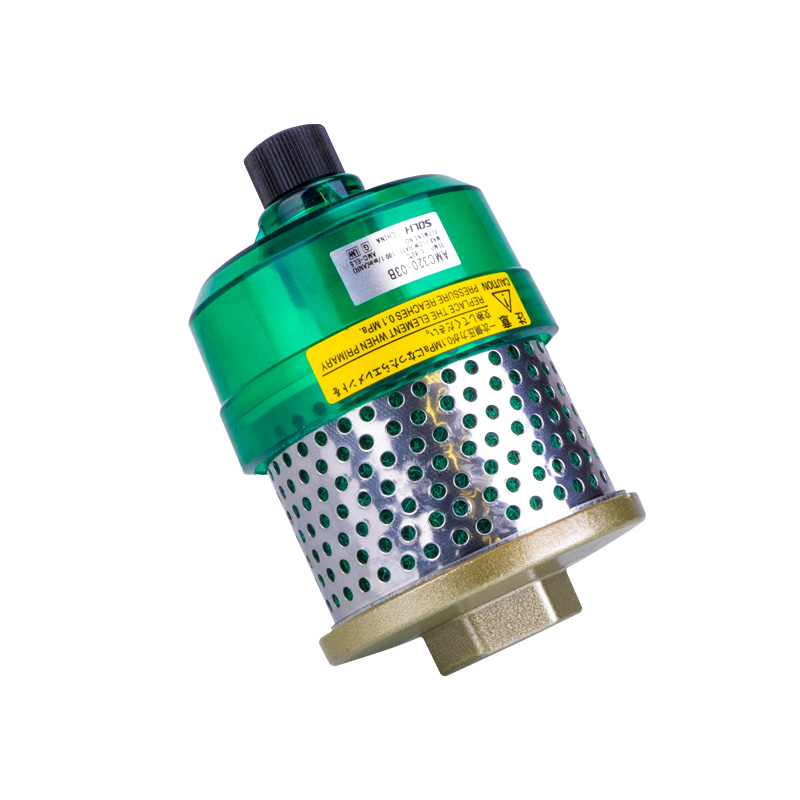

เครื่องทำความสะอาดไอเสียซีรีส์ SOLH AMC หรือที่เรียกว่าเครื่องกำจัดน้ำมันไอเสียหรือเครื่องทำความสะอาดเงียบ ผสมผสานการแยกละอองน้ำมันและการลดเสียงรบกวนไว้ในเครื่องเดียว จับละอองน้ำมันและฝุ่นละเอียดที่พัดพาไปในอากาศเสียจากระบบนิวแมติก ขณะเดียวกันก็ตัดเสียงรบกวนจากไอเสียได้อย่างมาก ช่วยแก้ปัญหาทั่วไปในโรงงานได้ 2 ประการ ได้แก่ ละอองน้ำมันที่กระเด็นและมลภาวะทางเสียง เป็นทางเลือกที่ได้รับการอัพเกรดจากตัวเก็บเสียงมาตรฐานที่ติดตั้งที่ช่องไอเสียของโซลินอยด์วาล์วและกระบอกลม

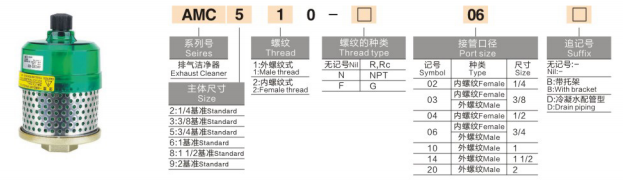

AMC + รหัสขนาด + รูปแบบเธรด + ประเภทเธรด - ขนาดพอร์ต + ตัวเลือกต่อท้าย
|
ตำแหน่ง |
รหัส |
ความหมายและคำอธิบาย |
|
1 |
บบส |
ซีรี่ส์: น้ำยาทำความสะอาดท่อไอเสีย |
|
2 |
2/3/5/6/8/9 |
ขนาดอ้างอิงตัวเครื่อง: 2=1/4", 3=3/8", 5=3/4", 6=1", 8=1 1/2", 9=2" |
|
3 |
1/2 |
รูปแบบเกลียว: 1=เกลียวตัวผู้; 2=เกลียวตัวเมีย |
|
4 |
ว่าง / N / F |
ประเภทเกลียว: Blank = เกลียวเรียว R / Rc; ยังไม่มีข้อความ=NPT; F=G เกลียวขนาน |
|
5 |
02/03/04/06/10/14/20 |
ขนาดพอร์ตเชื่อมต่อ: 02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1", 14=1 1/2", 20=2" |
|
6 (ส่วนต่อท้ายเพิ่มเติม) |
บี/ดี |
B=มีขายึด; D=ประเภทท่อระบายน้ำสำหรับรวบรวมคอนเดนเสท |
|
รหัสขนาดร่างกาย |
พอร์ตอ้างอิง |
กระแสการประมวลผลสูงสุด ลิตร/นาที |
ตัวอย่างโมเดลทั่วไป |
|
2 |
1/4" |
≤300 |
บบส220-02 (เกลียวตัวเมีย 1/4") |
|
3 |
3/8" |
≤600 |
บบส310-03 (เกลียวนอก 3/8") |
|
5 |
3/4" |
≤2500 |
บบส510-06 (เกลียวนอก 3/4") |
|
6 |
1" |
≤5000 |
บบส610-10 (เกลียวนอก 1") |
หมายเหตุ: ขนาดตัวเครื่องเป็นข้อกำหนดมาตรฐาน ขนาดเธรดการเชื่อมต่อจริงถูกกำหนดโดยโค้ดที่ 5 ซึ่งสามารถเท่ากันหรือลดลงสำหรับการใช้งานอะแด็ปเตอร์
ตัวอย่าง 1: AMC510-06: อ้างอิงตัวเครื่อง 34", พอร์ตเกลียวตัวผู้จริง 3/4"
ตัวอย่าง 2: AMC320-02: การอ้างอิงตัวเครื่อง 38", พอร์ตเกลียวตัวเมียจริง 1/4" (พอร์ตลดลง)
ตัวเลือกคำต่อท้าย:
บี มีขายึดสำหรับยึดเข้ากับเฟรมเครื่องจักร โดยเฉพาะสำหรับ AMC ขนาดใหญ่
ดี เวอร์ชันท่อระบายที่มีช่องจ่ายน้ำมัน/น้ำด้านล่างสำหรับการนำน้ำมันกลับมาใช้ใหม่แบบรวมศูนย์ เหมาะสำหรับสภาวะที่มีละอองน้ำมันปริมาณมาก
|
รายการ |
พารามิเตอร์ |
|
ของไหลที่ใช้บังคับ |
อากาศอัดที่มีละอองน้ำมันและฝุ่นละเอียด |
|
แรงดันใช้งานสูงสุด |
1.0 เมกะปาสคาล |
|
อุณหภูมิแวดล้อม |
-5°C ~ +60°C (ไม่มีการแช่แข็ง) |
|
คะแนนการกรอง |
0.3μm; ประสิทธิภาพการกำจัดละอองน้ำมัน: 99% ~ 99.9% |
|
ลดเสียงรบกวน |
30 ~ 35 dB(A) เหนือกว่าตัวเก็บเสียงมาตรฐาน |
|
องค์ประกอบตัวกรอง |
ใยแก้วคอมโพสิต + ถ่านกัมมันต์ สามารถเปลี่ยนได้ |
|
วัสดุที่อยู่อาศัย |
พลาสติกวิศวกรรมทนไฟ ป้องกันน้ำมันกระเด็น |
หลักการทำงาน
อากาศเสียจากส่วนประกอบนิวแมติกจะเข้าสู่ AMC หยดน้ำมันขนาดใหญ่จะถูกแยกออกจากกันด้วยโครงสร้างนำทางแบบแรงเหวี่ยง โยนลงบนผนังตัวเรือนด้านในและระบายลงสู่บ่อน้ำมัน
กระแสลมไหลผ่านใยแก้วคอมโพสิต + ส่วนประกอบถ่านกัมมันต์เพื่อดักจับละอองน้ำมันและอนุภาคละเอียด ≥0.3μm
อากาศจะไหลผ่านโครงสร้างระงับเสียงในตัวก่อนระบายออก ทำให้การกำจัดน้ำมัน + ลดเสียงรบกวนเสร็จสิ้นในขั้นตอนเดียว
ถ้วยน้ำมันในตัวจะรวบรวมน้ำมันที่แยกจากกันเพื่อการระบายน้ำเป็นระยะเพื่อหลีกเลี่ยงการปนเปื้อนทุติยภูมิ
|
รายการเปรียบเทียบ |
SOLH AMC น้ำยาทำความสะอาดท่อไอเสีย |
ตัวเก็บเสียงมาตรฐาน AN Series |
|
ฟังก์ชั่นหลัก |
เงียบ + ละอองน้ำมันและกรองฝุ่น, ฟังก์ชั่นคู่ |
ลดเสียงรบกวนเท่านั้น ไม่มีการแยกน้ำมัน |
|
การจัดการละอองน้ำมัน |
การดักจับที่มีประสิทธิภาพสูง ป้องกันการปนเปื้อนของน้ำมันในโรงงาน |
ไม่มีการกรอง ละอองน้ำมันจะระบายเข้าสู่เวิร์คช็อปโดยตรง |
|
การซ่อมบำรุง |
องค์ประกอบที่ถอดเปลี่ยนได้ + ท่อระบายน้ำมันแบบแมนนวล นำกลับมาใช้ใหม่ได้ |
ทดแทนโดยตรงเมื่อถูกบล็อก ไม่มีโครงสร้างการสะสมน้ำมัน |
|
การใช้งานทั่วไป |
ทำความสะอาดโรงงาน สภาพแวดล้อมที่ห้ามใช้ละอองน้ำมัน |
การลดเสียงรบกวนขั้นพื้นฐานโดยไม่ต้องมีข้อกำหนดในการควบคุมน้ำมัน |
|
ระดับต้นทุน |
ประมาณ 2~3 เท่าของตัวเก็บเสียงที่มีขนาดพอร์ตเท่ากัน |
ต้นทุนต่ำสำหรับการควบคุมเสียงรบกวนขั้นพื้นฐานจำนวนมาก |
ขั้นตอนการคัดเลือกด่วน
ยืนยันการไหลของไอเสีย: เลือกการไหลที่กำหนดของ AMC ≥ การไหลไอเสียสูงสุดของโซลินอยด์วาล์ว/กระบอกสูบ
จับคู่ขนาดพอร์ตเกลียวกับพอร์ตไอเสียของส่วนประกอบนิวแมติก
การปรับแต่งแอปพลิเคชัน: เวอร์ชันมาตรฐานสำหรับเวิร์กช็อปทั่วไป AMC520 หรือใหญ่กว่า เหมาะสำหรับห้องปลอดเชื้อด้านอาหารและอิเล็กทรอนิกส์ที่ไม่มีความทนทานต่อละอองน้ำมัน
การบำรุงรักษาและการเปลี่ยน
รอบการเปลี่ยนไส้กรอง: 3 ~ 6 เดือนภายใต้หน้าที่ปกติ ตรวจสอบสภาพละอองน้ำมันหนักทุกเดือน
ถ่ายน้ำมันที่สะสมจากหัวก๊อกด้านล่างเป็นประจำ เพื่อหลีกเลี่ยงไม่ให้น้ำมันไหลย้อนกลับและการอุดตันขององค์ประกอบ
แรงดันย้อนกลับที่เพิ่มขึ้นอย่างมีนัยสำคัญหรือการทำงานของกระบอกสูบช้าบ่งชี้ว่าองค์ประกอบเกิดการอุดตัน เปลี่ยนทันที
เครื่องทำความสะอาดไอเสียซีรีส์ SOLH AMC เป็นไปตามหลักการตั้งชื่อ SMC AMC ขนาดอินเทอร์เฟซ และพารามิเตอร์ประสิทธิภาพ องค์ประกอบตัวกรองสามารถใช้แทนกันได้ ให้บริการโซลูชั่นการลดต้นทุนที่เชื่อถือได้สำหรับเครื่องจักรอัตโนมัติและโครงการอุปกรณ์ส่งออก
