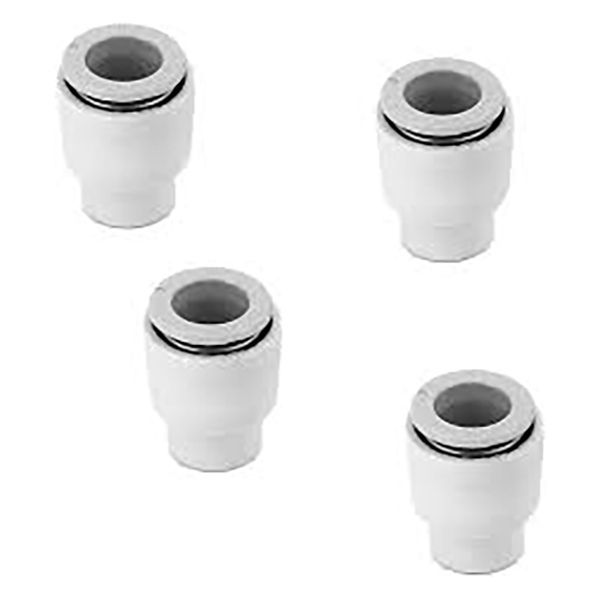

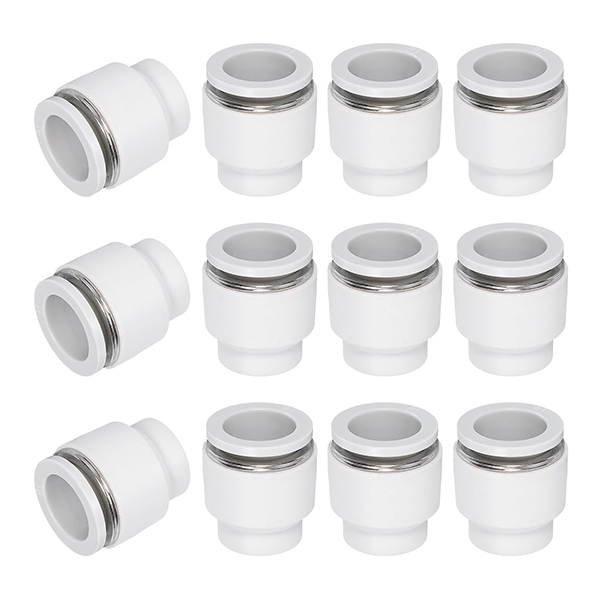

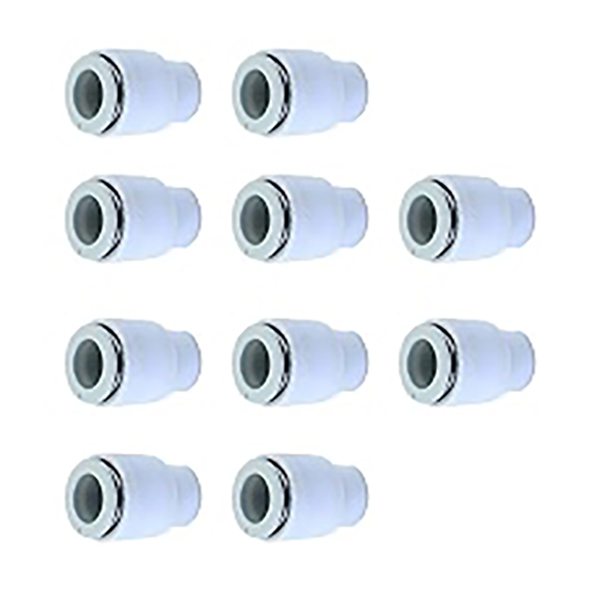

KQ2C Push Fit ฝาท้ายตัวเมียพลาสติก

SOLH KQ2C Series ฝาปิดแบบกด | ปลั๊ก สายยาง ระบบนิวเมติกส์/วงจรลม สำหรับอุปกรณ์ KQ2 one-touch

ยี่ห้อ: SOLH โดย Richge Technology | SMC KQ2C ปลั๊ก สายยาง แบบกดเข้าเทียบเท่ากับ SMC สำหรับอุปกรณ์ซีรีส์ KQ2

1. ภาพรวมผลิตภัณฑ์

     KQ2C เป็นฝาปิดแบบกดเข้าโดยเฉพาะ (ปลั๊กสายยาง) ซึ่งเข้าคู่กับข้อต่อลมซีรีส์ SOLH KQ2 ได้รับการออกแบบมาเพื่อการปิดผนึกชั่วคราวของพอร์ตท่ออากาศแบบกดเข้าที่ไม่ได้ใช้ เพื่อปิดวงจรอากาศอย่างรวดเร็ว ซึ่งเป็นอุปกรณ์เสริมที่จำเป็นสำหรับการทดสอบระบบนิวแมติกและการบำรุงรักษาพอร์ตที่สงวนไว้

2. กฎการตั้งชื่อรหัสโมเดล

  รูปแบบ: KQ2C□□
     KQ2:ซีรีส์ข้อต่อฟิตติ้งสวมเร็วแบบสัมผัสเดียวรุ่นที่ 2 ของ SMC
     C: ฝาปิด, ปลั๊กท่อแบบกด
     □□: เส้นผ่านศูนย์กลางภายนอกของท่อที่จับคู่ (มม.)
  ตัวอย่าง:
     KQ2C04: เหมาะกับพอร์ตพุชอิน Φ4 มม
     KQ2C06: เหมาะกับพอร์ตพุชอิน Φ6 มม. (ขนาดยอดนิยม)
     KQ2C08: เหมาะกับพอร์ตพุชอิน Φ8 มม

3. โครงสร้างและคุณสมบัติหลัก

3.1 การออกแบบโครงสร้าง

      การออกแบบแบบกดเข้าทรงกระบอกพร้อมท่ออากาศที่เข้ากันกับโปรไฟล์ เสียบเข้ากับพอร์ตสัมผัสเดียวโดยตรง

      หลักการซีล: บีบอัดซีล NBR ภายในข้อต่อด้านในหลังจากการใส่เพื่อสร้างการซีลที่เชื่อถือได้ โดยไม่ต้องใช้เครื่องมือเพิ่มเติม

      การออกแบบป้องกันการตก: ล็อคอย่างแน่นหนาด้วยขากรรไกรสแตนเลสภายในช่องกดเข้าหลังจากใส่เข้าไป กดปลอกปลดบนข้อต่อเพื่อถอดฝาปิดออกได้อย่างง่ายดาย

3.2 ข้อได้เปรียบที่สำคัญ

     • ปลั๊กแอนด์เพลย์: การติดตั้งโดยไม่ต้องใช้เครื่องมือ ใส่โดยตรงเข้ากับพอร์ตซีล ประกอบและถอดชิ้นส่วนได้อย่างรวดเร็ว

     • ความเข้ากันได้เต็มรูปแบบ: ใช้งานได้กับพอร์ตสัมผัสเดียวซีรีส์ KQ2 ทั้งหมด รวมถึงประเภท T/L/U/E/UD/UT/VD/VT

     • ประสิทธิภาพที่เชื่อถือได้: ได้รับการจัดอันดับสำหรับแรงดันการทำงานเต็มระบบ รองรับสุญญากาศได้ถึง -100kPa โดยไม่มีความเสี่ยงต่อการรั่วไหล

     • ขนาดกะทัดรัด: ประหยัดพื้นที่ในการติดตั้ง เหมาะสำหรับตู้ควบคุมและพื้นที่ภายในเครื่องจักรที่จำกัด

     • วัสดุทนทาน: ตัวเครื่องพลาสติกวิศวกรรม PBT + แหวนซีล NBR ทนต่อแรงกระแทกและการกัดกร่อนเพื่ออายุการใช้งานที่ยาวนาน

4. รายการรุ่นมาตรฐาน

5. ข้อมูลจำเพาะทางเทคนิคทั่วไป

6. สถานการณ์การใช้งาน

     • การว่าจ้างการปิดผนึกพอร์ตที่สงวนไว้: ปิดผนึกพอร์ต push-in ที่ไม่ได้ใช้ระหว่างการทดสอบการทำงานของเครื่องจักรเพื่อป้องกันการรั่วไหลของอากาศ เชื่อมต่อท่อหลังจากการทดสอบเสร็จสิ้น

     • การปิดพอร์ตสำรอง: ปิดผนึกพอร์ตสำรองบนเกาะวาล์วและข้อต่อท่อร่วมไอดี (KQ2UD/KQ2UT) เพื่อป้องกันฝุ่นและการรั่วไหลของอากาศโดยไม่ตั้งใจ

     • การปิดผนึกวงจรที่ปิดใช้งานชั่วคราว: ปิดผนึกพอร์ตของวงจรกระบอกสูบที่ปิดใช้งานชั่วคราวระหว่างการบำรุงรักษาอุปกรณ์โดยไม่ส่งผลกระทบต่อวงจรการทำงานอื่น ๆ

     • การป้องกันการรั่วไหลของวงจรสุญญากาศ: ปิดผนึกพอร์ตถ้วยดูดที่ไม่ได้ใช้บนอุปกรณ์สุญญากาศเพื่อรักษาระดับสุญญากาศให้คงที่

7. หมายเหตุการใช้งาน

     •การตรวจสอบความเข้ากันได้: เลือกขนาดพอร์ตที่ตรงกันอย่างเคร่งครัด พอร์ต Φ6 ยอมรับเฉพาะ KQ2C06 เท่านั้น ขนาดที่ไม่ตรงกันทำให้ซีลล้มเหลวหรือการใส่ล้มเหลว

     •การใส่แบบเต็ม: ดันฝาปิดเข้าไปในพอร์ตจนสุดจนกว่าจะได้ยินเสียงคลิก เพื่อยืนยันว่าขากรรไกรถูกล็อคเพื่อการปิดผนึกที่เชื่อถือได้

     •วิธีการถอด: กดปลอกปลดบนข้อต่อขณะดึงฝาปิดออกด้านนอก อย่าดึงแรงๆ เพื่อหลีกเลี่ยงไม่ให้กรามภายในเสียหาย

     • ขีดจำกัดสภาพการทำงาน: ไม่เหมาะสำหรับก๊าซที่มีฤทธิ์กัดกร่อน ไอน้ำอุณหภูมิสูง และสื่อพิเศษอื่นๆ เฉพาะสำหรับการใช้งานแบบนิวแมติกและสุญญากาศมาตรฐานเท่านั้น

     • การบำรุงรักษาและการเปลี่ยน: เปลี่ยนฝาปิดเมื่อแหวนซีลมีอายุหรือเสียหาย เพื่อหลีกเลี่ยงการรั่วไหลของอากาศที่เกิดจากการปิดผนึกล้มเหลว

8. การเปรียบเทียบ: KQ2C Push-In Cap กับปลั๊กเกลียว
