KQ2N Series ข้อต่อฟิตติ้งแบบกดเข้าแบบตรง

ข้อต่อฟิตติ้งแบบก้านตรงแบบก้าน KQ2N เป็นคอนเนคเตอร์แบบสัมผัสเดียวที่ออกแบบมาเพื่อทดแทนแบบดรอปอินสำหรับซีรีส์ SMC KQ2N โดดเด่นด้วยเกลียวตัวผู้ ก้านที่มีเส้นผ่านศูนย์กลางเท่ากัน และความหลากหลายของก้านลด อุปกรณ์เหล่านี้รองรับการประกอบท่ออย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือสำหรับท่อ PU และ PA เหมาะสำหรับทั้งท่อลมอัดและท่อสุญญากาศในอุปกรณ์อัตโนมัติ การจัดการด้วยหุ่นยนต์ และการใช้งานอุปกรณ์ติดตั้งระบบนิวแมติก ตัวเครื่อง PBT จับคู่กับเกลียวทองเหลืองชุบนิกเกิล ให้การปิดผนึกที่มั่นคงภายในอุณหภูมิการทำงาน 0°C~60°C

ส่งคำถาม

รายละเอียดสินค้า

SOLH KQ2N Series ข้อต่อฟิตติ้งแบบกดเข้าแบบตรง | ขั้วต่อตรงแบบนิวเมติกชนิดก้าน

ยี่ห้อ: SOLH โดย Richge Technology | SMC KQ2N ข้อต่อฟิตติ้งสวมเร็วแบบตรงแบบก้านตรงเทียบเท่า

1. ภาพรวมผลิตภัณฑ์

KQ2N เป็นข้อต่อลมแบบตรงแบบก้าน ปลายด้านหนึ่งเป็นเกลียวนอกหรือก้าน ปลายอีกด้านรับท่ออากาศ PU/PA เป็นการทดแทนโดยตรงสำหรับข้อต่อฟิตติ้งแบบสัมผัสเดียวซีรีส์ SMC KQ2N ใช้กันอย่างแพร่หลายในวงจรนิวแมติกและท่อสุญญากาศ การติดตั้งโดยไม่ต้องใช้เครื่องมือ เพียงกดปลอกปลดเพื่อใส่หรือถอดท่ออย่างรวดเร็ว

มีโครงสร้างสี่ประเภทให้เลือก:

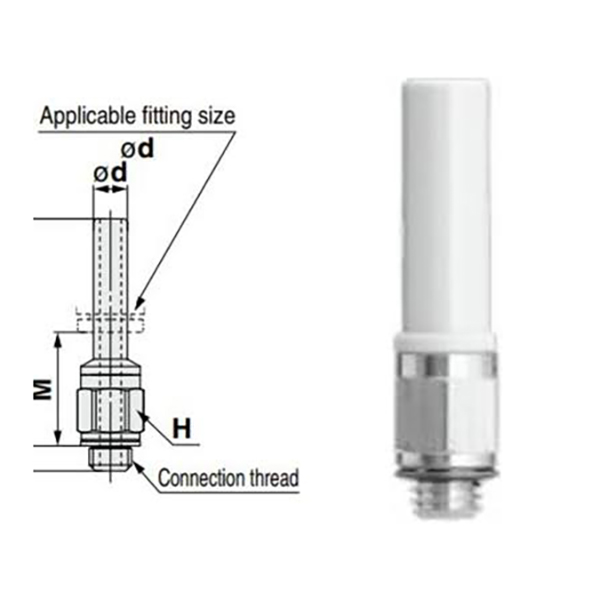

ประเภทก้าน เกลียวนอก (เกลียว M:M5)

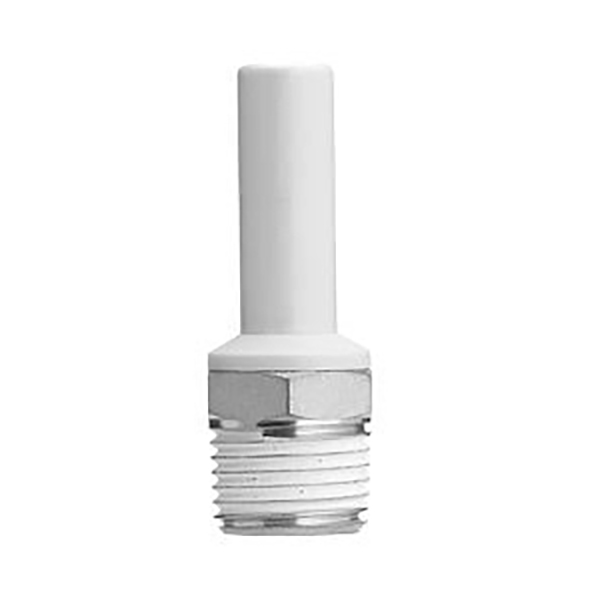

ประเภทก้าน เกลียวนอก (เกลียว R ทรงเรียว อิมพีเรียล:1/8,1/4,3/8)

• ก้านตรงที่มีเส้นผ่านศูนย์กลางเท่ากัน (-99 ต่อท้าย): ปลายทั้งสองข้างมีก้าน OD เดียวกัน

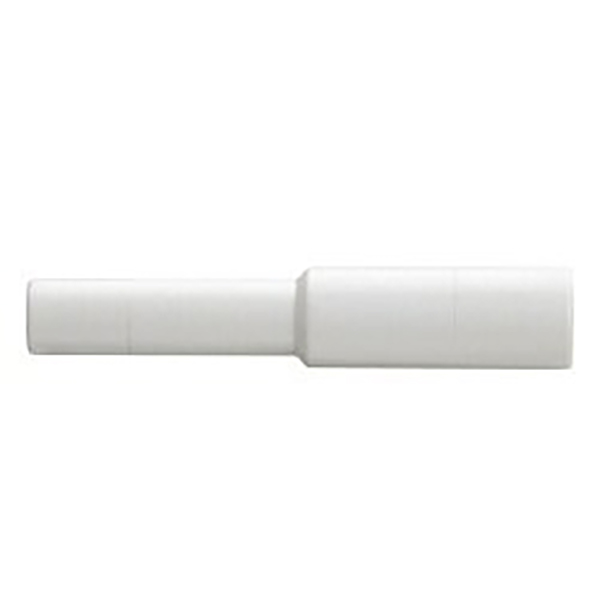

• การลดข้อต่อตรงของก้าน: ก้านสองอันที่มีเส้นผ่านศูนย์กลางภายนอกต่างกันสำหรับการเปลี่ยนขนาด

2. คำอธิบายรหัสรุ่น

ตัวอย่าง: KQ2N04-ม5

• KQ2N: รหัสซีรีส์ ข้อต่อตรงแบบก้าน

• 04: เส้นผ่านศูนย์กลางภายนอกของท่อ Φ4มม. ที่ด้านดันเข้า

• ม5 / 01S / 02S: สเปค เกลียวนอก

• -99: ข้อต่อตรงของก้านที่มีเส้นผ่านศูนย์กลางเท่ากัน

• 04-06: การลดขนาดการขันคอแฮนด์ 1.Φ4 → 2.Φ6

ส่วนรหัส	คำอธิบาย
KQ2N	รหัสซีรี่ส์: ข้อต่อฟิตติ้งแบบก้านตรง
04/06/08/10/12/59	เส้นผ่านศูนย์กลางภายนอกของท่อ ΦD (มม.)
ม5	เกลียวนอกเมตริก M5×0.8
01S/02S/03S	เกลียวเรียว R ของ Imperial: R1/8, R1/4, R3/8
-99	ข้อต่อตรงของก้านที่มีเส้นผ่านศูนย์กลางเท่ากัน ปลายทั้งสองข้างมี OD เท่ากัน
ตัวเลขคู่ เช่น 04-06	ลดข้อต่อก้าน: 1 OD ทางเข้า 2 OD ทางออก

3. ข้อกำหนดทางเทคนิคที่สำคัญ

รายการ	พารามิเตอร์
ท่อบังคับ	ท่อโพลียูรีเทน PU, ท่อไนลอน PA
แรงดันใช้งาน	0~1.0MPa เข้ากันได้กับวงจรแรงดันลบสุญญากาศ
อุณหภูมิในการทำงาน	0°C ~ +60°C
วัสดุตัวเครื่อง	ตัวพลาสติก ส่วนเกลียวทองเหลืองชุบนิกเกิล ทนต่อการกัดกร่อน
ประสิทธิภาพการปิดผนึก	การปิดผนึกเกลียวที่ดีเยี่ยม
วิธีการเชื่อมต่อ	ดันเข้า; ปลอกสวมแบบกดเพื่อถอดท่อ

4. รายการรุ่นเต็ม

4.1 เมตริก M รุ่นเกลียวตัวผู้

แบบอย่าง	ด้าย	หลอด ΦD
KQ2N04-ม5	ม5×0.8	Φ4
KQ2N06-ม5	ม5×0.8	Φ6

4.2 เวอร์ชั่นเกลียวตัวผู้ Imperial R Taper

แบบอย่าง	ด้ายอาร์	หลอด ΦD
KQ2N04-01S	อาร์1/8	Φ4
KQ2N06-01S	อาร์1/8	Φ6
KQ2N06-02S	อาร์1/4	Φ6
KQ2N08-02S	อาร์1/4	Φ8
KQ2N08-03S	R3/8	Φ8
KQ2N10-03S	R3/8	Φ10

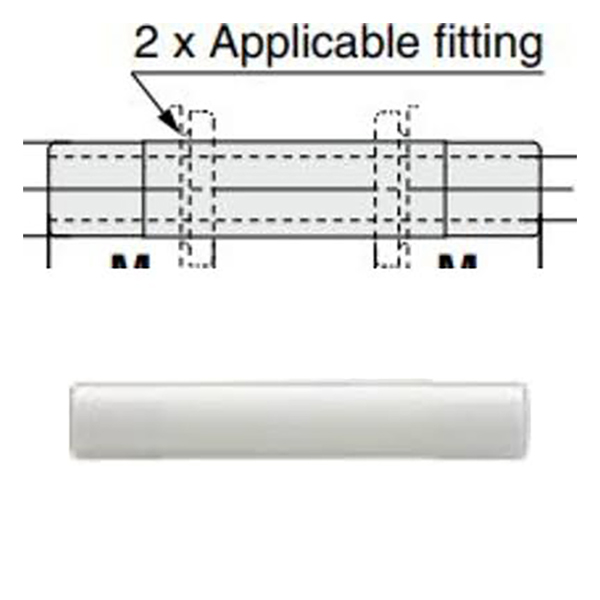

4.3 ก้านตรงที่มีเส้นผ่านศูนย์กลางเท่ากัน (-99 ซีรี่ส์)

แบบอย่าง	ΦD
KQ2N04-99	Φ4
KQ2N06-99	Φ6
KQ2N08-99	Φ8
KQ2N10-99	Φ10
KQ2N12-99	Φ12
KQ2N16-99	Φ16

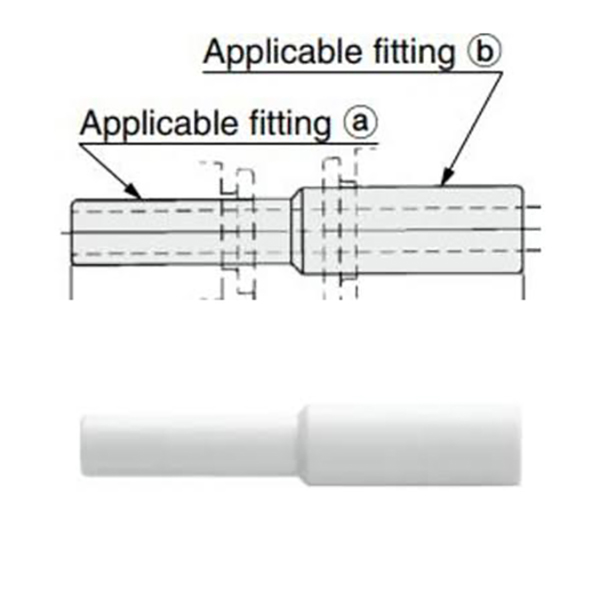

4.4 การลดข้อต่อตรงของก้าน

แบบอย่าง	1 ก้าน OD	② ก้าน OD
KQ2N04-06	Φ4	Φ6
KQ2N06-08	Φ6	Φ8
KQ2N08-10	Φ8	Φ10
KQ2N10-12	Φ10	Φ12
KQ2N12-16	Φ12	Φ16

5. คุณสมบัติหลัก

ตัวเครื่องพลาสติกพร้อมเกลียวทองเหลืองชุบนิกเกิลเพื่อความทนทานต่อการกัดกร่อนและการซีลเกลียวที่เชื่อถือได้

• ใช้งานได้กับท่อลมโพลียูรีเทน PU และท่อไนลอน PA

แรงดันใช้งานสูงสุด 0~1.0MPa เหมาะสำหรับวงจรแรงดันลบสุญญากาศ

• ช่วงอุณหภูมิในการทำงาน: 0 ℃ ~ + 60 ℃

• ประกอบง่าย: รักษาปลายท่อให้เรียบและใส่โดยตรง กดปลอกปลดด้านหน้าเพื่อดึงท่อออกมาเพื่อถอดแยกชิ้นส่วน

6. สถานการณ์การใช้งาน

เครื่องจักรอัตโนมัติ แขนหุ่นยนต์ ระบบดูดซับสุญญากาศ อุปกรณ์ติดตั้งระบบนิวแมติก ท่อเครื่องอัดอากาศ ทดแทนโดยตรงสำหรับอุปกรณ์ซีรีส์ SMC KQ2N ที่นำเข้า
