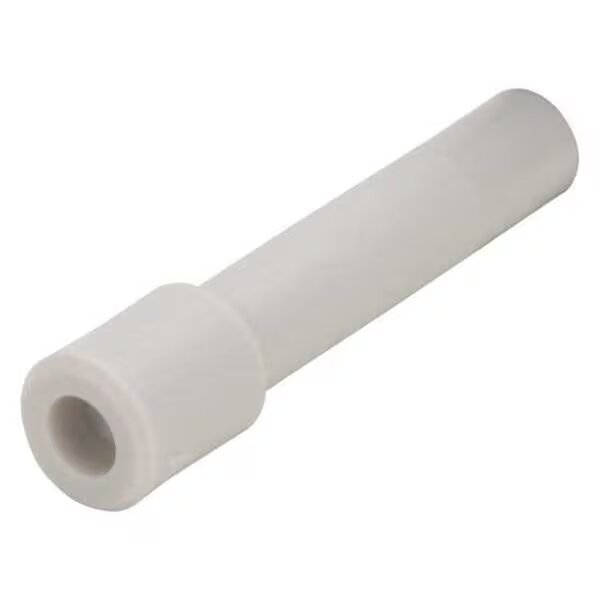

KQ2P Push Fit ฝาท้ายตัวเมียพลาสติก

ปลั๊กเสียบแบบกด SOLH KQ2P Series KQ2 จุกปิดท่อลม

ยี่ห้อ: SOLH โดย Richge Technology | ปลั๊ก สายยาง แบบกด รองรับการใช้งาน SMC KQ2P สำหรับอุปกรณ์ KQ2 one-touch

1. ภาพรวมผลิตภัณฑ์

     KQ2P เป็นปลั๊กเสียบเฉพาะสำหรับข้อต่อสวมเร็วแบบสัมผัสเดียวซีรีส์ SOLH KQ2 โดยจะเสียบเข้ากับทางเข้าท่อของข้อต่อ KQ2 โดยตรงเพื่อการปิดผนึกพอร์ตท่อแบบชั่วคราวหรือถาวร การปิดข้อต่อที่ไม่ได้ใช้งาน และการทดสอบแรงดัน ไม่ต้องใช้เครื่องมือและ Plug-and-Play

2. กฎการตั้งชื่อรหัสโมเดล

   รูปแบบ: KQ2P-XX
     KQ2P: รหัสซีรีส์ ปลั๊กท่อแบบกด
     XX: เส้นผ่านศูนย์กลางภายนอกของท่อที่จับคู่ (มม.)
  รุ่นทั่วไป:
     KQ2P-04 → Φ4 ท่อ
     KQ2P-06 → Φ6 หลอด (ใช้กันอย่างแพร่หลาย)
     KQ2P-08 → Φ8 หลอด
     KQ2P-10 → Φ10 ท่อ
     KQ2P-12 → Φ12 ท่อ
  KQ2P-23 → Φ3.2 ท่อบาง

3. ข้อกำหนดทางเทคนิคที่สำคัญ

4. ความแตกต่างที่สำคัญ: KQ2P กับ KQ2C

5. หมายเหตุการติดตั้งและการใช้งาน

     • ตรวจสอบให้แน่ใจว่าพอร์ตท่อแบนและไม่มีเสี้ยน กดปลั๊กจนสุดเพื่อปิดผนึก ไม่ต้องใช้เทป PTFE

     • การถอดปลั๊ก: ยึดรูตปลั๊กและดึงออกโดยตรง ไม่จำเป็นต้องปลดปลอกคอ

     • ข้อจำกัดด้านสุญญากาศ: การปิดผนึกที่ดีภายใต้สภาวะการทำงานทั่วไป ไม่เหมาะสำหรับการกักเก็บสุญญากาศสูงในระยะยาว อาจเกิดการรั่วไหลเล็กน้อย

     • ความดันสูงสุด ≤1MPa ห้ามใช้แรงดันเกินและการกระแทกด้วยแรงดัน

6. คู่มือการเลือก

     • Φ4 ท่อเล็ก → KQ2P-04

     • มาตรฐาน Φ6 → KQ2P-06 (ตัวเลือกแรก)

     • การไหลสูง Φ8 / Φ10 → KQ2P-08 / KQ2P-10

     • ป้องกันฝุ่นภายนอกเท่านั้น → ฝาครอบป้องกัน KQ2C
