KQ2R Push Fit ฝาท้ายตัวเมียพลาสติก

ข้อต่อฟิตติ้งแบบกดตรงลดขนาด KQ2R เป็นข้อต่อท่อที่มีเส้นผ่านศูนย์กลางต่างกันซีรีส์ KQ2 ซึ่งผลิตขึ้นเพื่อทดแทน SMC KQ2R ปลายทั้งสองมีพอร์ตสัมผัสเดียวมาตรฐานสำหรับเชื่อมต่อท่ออากาศสองท่อที่มีเส้นผ่านศูนย์กลางภายนอกต่างกัน ทางเดินภายในเรียวเรียบช่วยลดแรงดันตกคร่อมมากกว่าการรวมข้อต่อแยกกัน สร้างด้วยตัวเครื่อง PBT, วงแหวนจับสแตนเลส SUS304 และซีล NBR รองรับบริการลมอัดและสุญญากาศตั้งแต่ -5°C ถึง +60°C หลายขนาดครอบคลุมการเปลี่ยนท่อ Φ2~Φ16 ซึ่งมักใช้สำหรับการปรับเปลี่ยนวงจรนิวแมติกและการแปลงเส้นผ่านศูนย์กลางเส้นสุญญากาศในเครื่องจักรอัตโนมัติ

ส่งคำถาม

รายละเอียดสินค้า

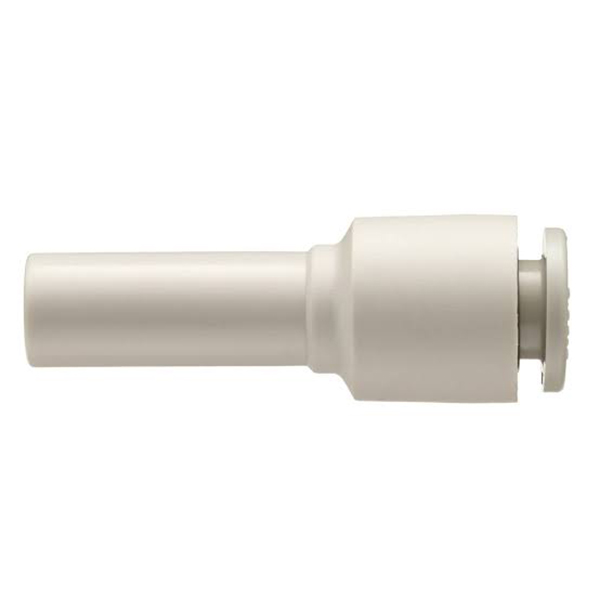

SOLH KQ2R Series ข้อต่อลดแบบกดเข้าแบบตรง | ข้อต่อท่อเส้นผ่านศูนย์กลางต่างกัน

ยี่ห้อ: SOLH โดย Richge Technology | SMC KQ2R เทียบเท่ากับการลดข้อต่อนิวแมติกส์แบบสัมผัสเดียวแบบตรง

1. ภาพรวมผลิตภัณฑ์

KQ2R เป็นข้อต่อฟิตติ้งแบบกดตรงแบบลดขนาดภายในซีรีส์ KQ2 หรือที่เรียกว่าข้อต่อท่อที่มีเส้นผ่านศูนย์กลางต่างกัน ออกแบบมาเป็นพิเศษสำหรับการเชื่อมต่อแบบอินไลน์ของท่ออากาศสองท่อที่มีเส้นผ่านศูนย์กลางภายนอกต่างกัน ซึ่งเป็นหนึ่งในอุปกรณ์เสริมลดขนาดที่ใช้กันมากที่สุดในระบบนิวแมติก

2. คำอธิบายแบบจำลองและโครงสร้าง

ตัวอย่างโมเดล: KQ2R06-08
KQ2:ซีรีส์ข้อต่อฟิตติ้งสวมเร็วแบบสัมผัสเดียวรุ่นที่ 2 ของ SMC
R: ตัวลด ลดโครงสร้างตรง
06: เส้นผ่านศูนย์กลางภายนอกของท่อของพอร์ต 1 (มม., Φ6มม.)
08: เส้นผ่านศูนย์กลางภายนอกของท่อของพอร์ต ② (มม., Φ8มม.)

คุณสมบัติโครงสร้าง

• ปลายทั้งสองข้างใช้พอร์ตแบบสัมผัสเดียว KQ2 มาตรฐาน ปลายด้านหนึ่งสำหรับท่อ OD ขนาดเล็กและอีกด้านหนึ่งสำหรับท่อ OD ขนาดใหญ่ที่มีช่องการไหลภายในตรง ทำให้สามารถเชื่อมต่อแบบอินไลน์สำหรับท่อที่มีเส้นผ่านศูนย์กลางต่างกัน

• การเปลี่ยนผ่านช่องภายในเรียวอย่างราบรื่น แรงดันตกคร่อมต่ำกว่าเมื่อเทียบกับชุดประกอบแบบแยก (ข้อต่อตรง + ตัวลดแยก) เหมาะสำหรับวงจรนิวแมติกส์ที่ไวต่อการไหลและแรงดันตก

ส่วนรหัส	คำอธิบาย
KQ2R	รหัสซีรีส์: ลดข้อต่อสวมเร็วแบบตรง
เลขสองตัวแรก	ท่อ OD ของพอร์ต 1 (มม.)
เลขท้ายสองตัว	ท่อ OD ของพอร์ต 2 (มม.)

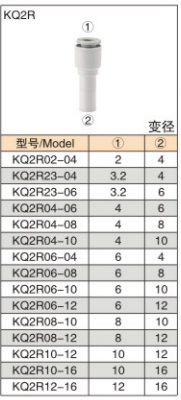

3. ตารางข้อมูลจำเพาะแบบเต็ม

แบบอย่าง	พอร์ต 1 ท่อ OD (มม.)	พอร์ต 2 ท่อ OD (มม.)	แอปพลิเคชันทั่วไป
KQ2R02-04	Φ2	Φ4	อุปกรณ์ไมโคร การเชื่อมต่อท่อ Φ2 ถึง Φ4
KQ2R04-06	Φ4	Φ6	วงจรกระบอกสูบขนาดเล็ก การเชื่อมต่อท่อ Φ4 ถึง Φ6
KQ2R06-08	Φ6	Φ8	วงจรโซลินอยด์วาล์วมาตรฐาน Φ6 ถึง Φ8 (ยอดนิยมที่สุด)
KQ2R08-10	Φ8	Φ10	วงจรการไหลสูง การเชื่อมต่อท่อ Φ8 ถึง Φ10
KQ2R10-12	Φ10	Φ12	วงจรจ่ายอากาศหลัก การเชื่อมต่อท่อ Φ10 ถึง Φ12
KQ2R12-16	Φ12	Φ16	สายหลักไหลขนาดใหญ่ การเชื่อมต่อท่อ Φ12 ถึง Φ16

4. ข้อมูลจำเพาะทางเทคนิคทั่วไป (สอดคล้องกับซีรี่ส์ KQ2 เต็มรูปแบบ)

รายการ	พารามิเตอร์
ของไหลที่ใช้บังคับ	อากาศอัด สุญญากาศ น้ำสะอาด (ไม่แช่แข็ง)
แรงดันใช้งาน	-100kPa (สุญญากาศ) ~ 1.0MPa
แรงดันระเบิด	3.0MPa @ 23 ℃ อุณหภูมิแวดล้อม
อุณหภูมิในการทำงาน	-5°C ~ +60°C; 0 ~ 40 ℃ สำหรับตัวกลางน้ำ
ท่อที่เข้ากันได้	ท่อ PU, ท่อไนลอน, ท่อไนลอนอ่อน, ท่อ PTFE FEP/PFA
วัสดุ	ตัวเครื่อง PBT + กริปเปอร์สแตนเลส SUS304 + แหวนซีลยางไนไตรล์ NBR

5. แนวทางการเลือกและการดำเนินงาน

กฎการเลือก: เลือก KQ2R สำหรับการเชื่อมต่อแบบอินไลน์ของท่อ OD สองท่อที่แตกต่างกัน โดยไม่จำเป็นต้องใช้ข้อต่อเพิ่มเติมร่วมกัน

• ปลายท่อจะต้องตัดให้เรียบและไม่มีเสี้ยน ใส่ท่อจนสุดจนกว่าจะได้ยินเสียง "คลิก" เพื่อป้องกันการรั่วไหลของอากาศ

• สำหรับการถอด: กดปลอกปลดบนพอร์ตแล้วดึงท่อออกด้านนอก อย่าดึงด้วยกำลังดุร้าย

• แรงดันตกคร่อมจะเพิ่มขึ้นตามความแตกต่างของเส้นผ่านศูนย์กลางที่มากขึ้น ต้องการรุ่นที่มีเส้นผ่านศูนย์กลางต่างกันเล็กน้อยภายใต้สภาวะการไหลสูง

6. สถานการณ์การใช้งานทั่วไป

• การเปลี่ยนเส้นผ่านศูนย์กลางท่อ: แปลงท่อหลัก Φ8 เป็นท่อ Φ6 ผ่าน KQ2R06-08 เพื่อให้เข้ากับกระบอกสูบขนาดต่างๆ โดยไม่ต้องใช้อะแดปเตอร์เพิ่มเติม

• การติดตั้งเพิ่มเติมเครื่องจักร: เชื่อมต่อท่อ Φ6 ของอุปกรณ์เก่ากับท่อ Φ8 ของเครื่องใหม่เพื่อให้เข้ากันได้ โดยไม่จำเป็นต้องเปลี่ยนท่อทั้งหมด

• การต่อวงจรสุญญากาศ: ท่อสุญญากาศคู่ที่มีเส้นผ่านศูนย์กลางต่างกัน การออกแบบที่มีการรั่วไหลต่ำช่วยรักษาระดับสุญญากาศให้คงที่
