KQ2U / KQ2UD ซีรีส์ Y-Type ข้อต่อพุชอินหลายพอร์ตเชื่อมต่อ

SOLH KQ2U / KQ2UD ซีรีส์ Y-Type ข้อต่อพุชอินแบบหลายพอร์ต | ขั้วต่อท่อร่วมลมแบบนิวแมติก

ยี่ห้อ: SOLH โดย Richge Technology | SMC KQ2U / KQ2UD เทียบเท่า Y ข้อต่อฟิตติ้งสวมเร็วแบบหลายเต้ารับ

1. ภาพรวมผลิตภัณฑ์

     KQ2U เป็นตัวแยกแบบกดเข้า 1-in 2-out ชนิด Y; KQ2UD เป็นแมนิโฟลด์แบบกดเข้าชนิด Y 1 เข้า 4 ออก ทั้งสองอยู่ในซีรีส์ข้อต่อลมแบบกดครั้งเดียวของ SOLH KQ2 สร้างด้วยตัวเครื่อง PBT และเกลียวนอกทองเหลืองชุบนิกเกิล Plug-and-Play โดยตรงสำหรับท่อลม PU ไม่จำเป็นต้องใช้เทป PTFE ออกแบบมาสำหรับการแยกวงจรอากาศ 1 ต่อ 2 / 1 ถึง 4 สามารถใช้แทนกันได้กับ SMC KQ2U / KQ2UD ใช้กันอย่างแพร่หลายในอุปกรณ์อัตโนมัติ ถ้วยดูดสูญญากาศ และการกระจายอากาศของตัวกระตุ้นแบบนิวแมติก

     KQ2U: 1 ทางเข้า 2 ทางออก (แยกรูปตัว Y 1 ถึง 2)
     KQ2UD: 1 ทางเข้า 4 ทางออก (แยกรูปตัว Y 1 ถึง 4)

2. กฎการตั้งชื่อโมเดล

2.1 KQ2U (ตัวแยก Y 1 เข้า 2 ออก)

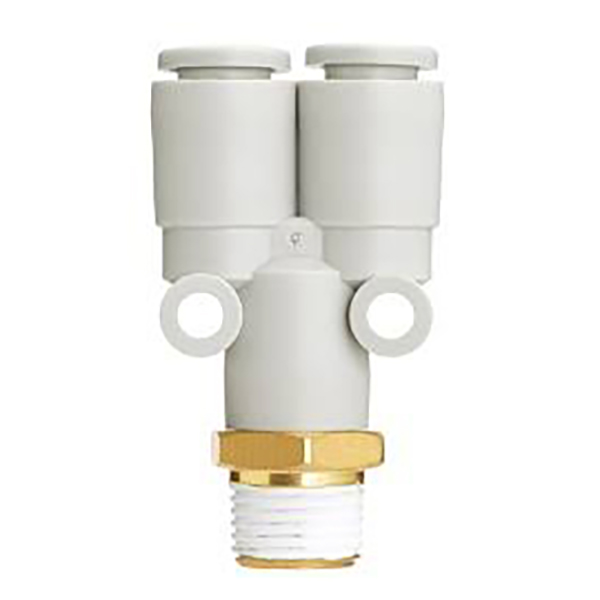

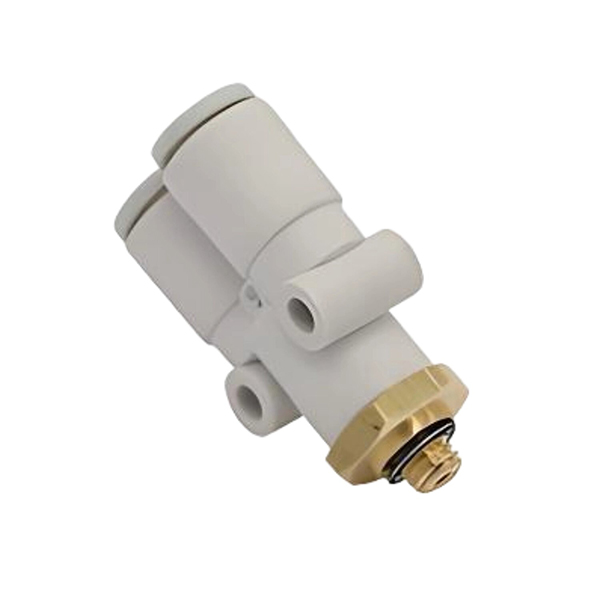

  1.เกลียวตัวผู้รุ่น KQ2Uxx-xxS ตัวอย่าง: KQ2U06-02S
     KQ2U: ข้อต่อฟิตติ้ง Y-type 1-in 2-out
     06: ท่อ OD ของพอร์ตเต้าเสียบ Φ6มม
     02S: เกลียวตัวผู้เรียว R1/4 (S = เกลียวตัวผู้เรียว R)
     รหัสเกลียว: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

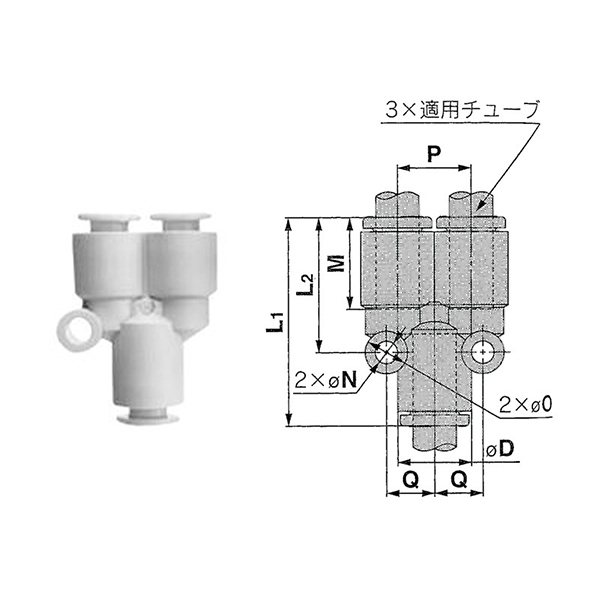

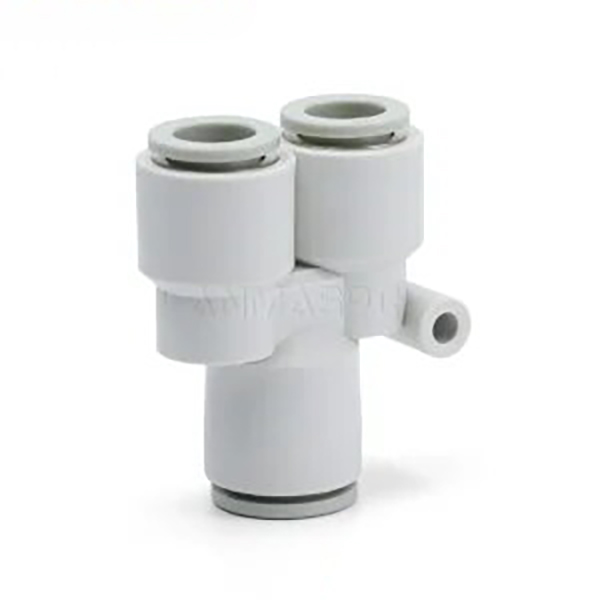

  2.ท่อเส้นผ่านศูนย์กลางเท่ากันตรง รุ่น KQ2Uxx-00 ตัวอย่าง: KQ2U08-00
     ทางเข้าและทางออก 2 แห่งใช้ท่อ OD เหมือนกัน โดยทั้งหมดมีขนาด Φ8 มม

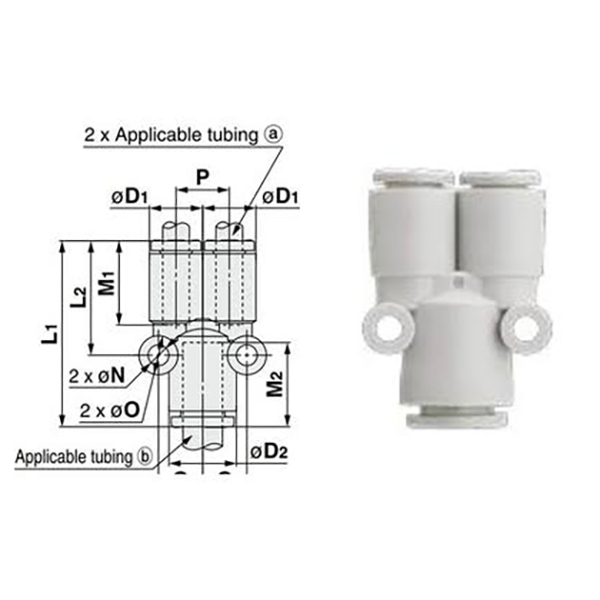

  3.รุ่นลดตรง KQ2Uxx-yy ตัวอย่าง: KQ2U04-06
     สองช่อง Φ4; ทางเข้าหลัก Φ6 เส้นผ่านศูนย์กลางต่างกันลดการแตกแยก

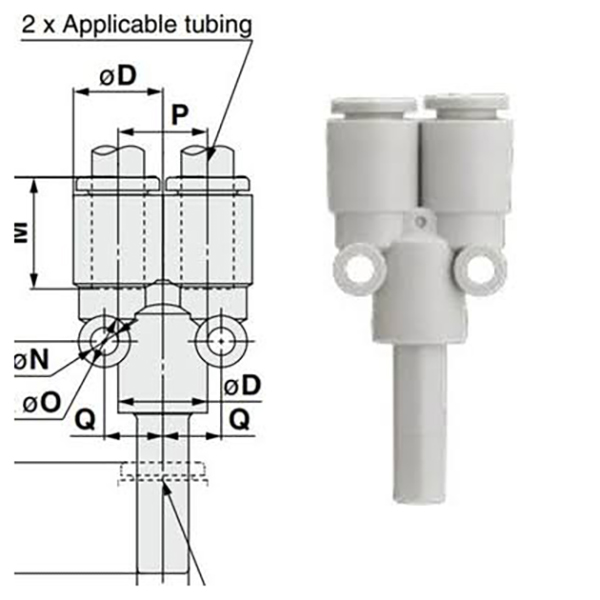

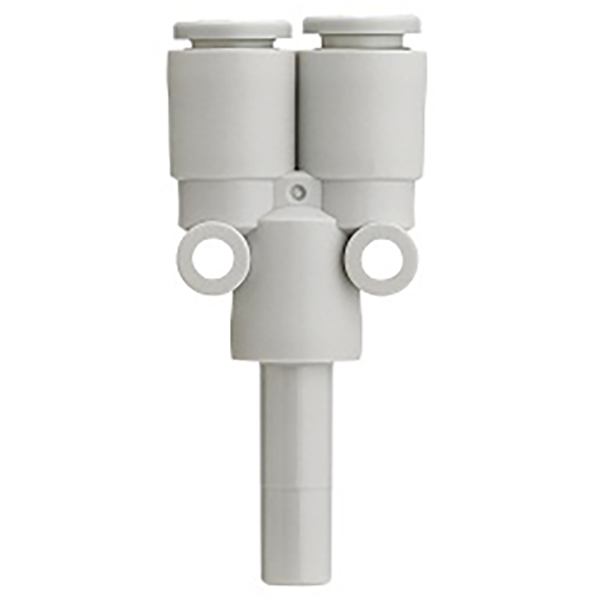

 4. ปลั๊กหนาม รุ่น KQ2Uxx-99
     ก้านปลั๊กแข็งแบบพลาสติกที่ด้านล่าง เสียบเข้ากับพอร์ตพุชอินตัวเมียเพื่อแยก 1-in 2-out

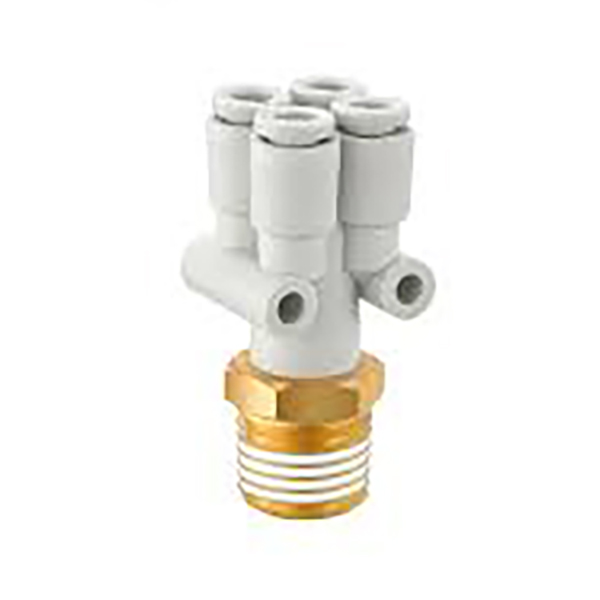

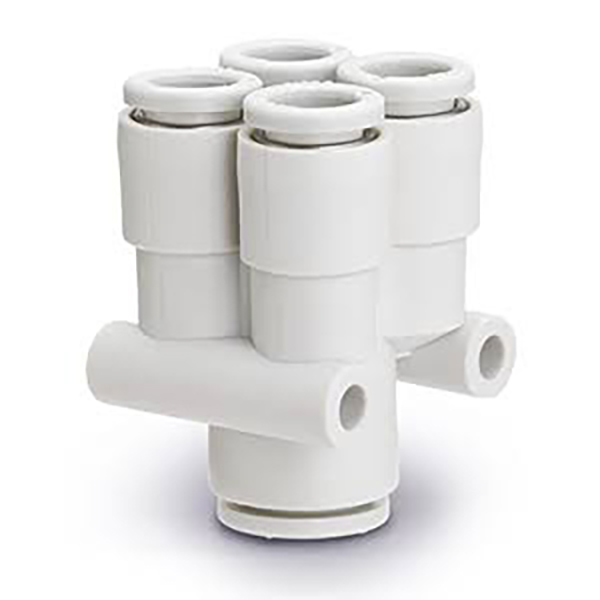

2.2 KQ2UD (ท่อร่วม Y 1 ใน 4 ออก)

  1. เกลียวนอก รุ่น KQ2UDxx-xxS ตัวอย่าง: KQ2UD08-03S
     ทางเข้าด้ายตัวผู้ R38, สี่ช่องสำหรับท่อ Φ8

  2. ท่อลดขนาด รุ่น KQ2UDxx-yy ตัวอย่าง: KQ2UD04-06
     สี่ช่อง Φ4, ทางเข้าหลัก Φ6, การกระจายการลดหลายพอร์ต

3. ตารางสรุปข้อมูลจำเพาะ

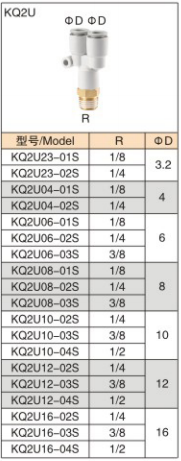

3.1 KQ2U (ตัวแยก Y 1 เข้า 2 ออก)

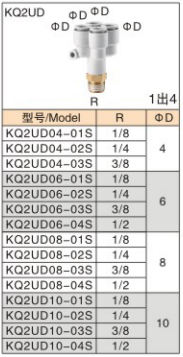

3.2 KQ2UD (ท่อร่วม Y 1 ใน 4 ออก)

4. ข้อมูลจำเพาะทางเทคนิคทั่วไป

5. คุณลักษณะของผลิตภัณฑ์

     • ชุดประกอบแบบกดเข้าอย่างรวดเร็ว: ใส่ท่อเพื่อการปิดผนึกทันที กดปลอกปลดสีขาวเพื่อถอดท่อ ปรับปรุงประสิทธิภาพการประกอบอย่างมาก

     • การกระจายอากาศแบบหลายเส้นทาง: KQ2U สำหรับการแยก 1 ต่อ 2, KQ2UD สำหรับการแยก 1 ต่อ 4 การกระจายแหล่งอากาศแบบรวมศูนย์เพื่อทำให้การกำหนดเส้นทางอากาศง่ายขึ้น

     • การลดตัวเลือกที่มีอยู่: รุ่นเส้นผ่านศูนย์กลางเท่ากันและลดขนาดสำหรับการเชื่อมต่อท่อขนาดต่างๆ

     • การปิดผนึกเกลียวที่เชื่อถือได้: เกลียวนอกทองเหลืองชุบนิกเกิล มีความทนทานต่อการกัดกร่อนและมีความแข็งแรงเชิงกลสูง

     • ขนาดกะทัดรัด: รอยเท้าขนาดเล็กสำหรับพื้นที่ติดตั้งที่จำกัด ใช้กันอย่างแพร่หลายในอุปกรณ์ควบคุม จิ๊ก และโมดูลถ้วยดูด

6. การใช้งานทั่วไป

     • การแยกอาร์เรย์ถ้วยสุญญากาศ (ถ้วยดูดหลายใบใช้แหล่งสุญญากาศเดียว)

     • ระบบจ่ายอากาศแบบหลายกระบอกสูบสำหรับการติดตั้งระบบอัตโนมัติ

     • วงจรนิวแมติกสำหรับเครื่องจักรบรรจุภัณฑ์ อุปกรณ์ 3C และเครื่องฉีดพลาสติก

     • การแยกท่ออากาศสำหรับการตรวจสอบด้วยลมและจิ๊กทดสอบ

7. หมายเหตุการติดตั้ง

     • ตัดท่อในแนวตั้งฉากโดยไม่มีเสี้ยน เสี้ยนอาจทำให้แหวนซีลเป็นรอยและทำให้อากาศรั่วได้

     • ดันท่อไปจนสุดด้านล่างและยืนยันว่าท่อล็อคคอปลดอย่างแน่นหนา

     • ไม่ใช่สำหรับน้ำ น้ำมัน หรือของเหลวที่มีฤทธิ์กัดกร่อนรุนแรง สำหรับบริการลมอัดและสุญญากาศเท่านั้น

     • หลีกเลี่ยงการดัดงอที่รากข้อต่อซ้ำๆ เพื่อป้องกันไม่ให้พลาสติกแตกร้าว
