KQ2Z Series สาขา ข้อต่องอ เกลียวนอก สากล

SOLH KQ2Z ข้อต่อสวมเร็วแบบหลายพอร์ต, ตัวแยกนิวแมติกเทียบเท่า SMC KQ2Z สี่ประเภทย่อย: 1-in-2, KQ2ZF แบบวางซ้อนกันได้, 1-in-4 KQ2ZD และ 1-in-6 KQ2ZT ตัว PBT พร้อมเกลียวทองเหลืองชุบนิกเกิล เข้ากันได้กับท่อ PU/PA สำหรับวงจรสุญญากาศและแรงดันบวก Richge Technology นำเสนอสต็อกที่มั่นคงและการผลิตที่เชื่อถือได้สำหรับการกระจายอากาศอัตโนมัติ

ส่งคำถาม

รายละเอียดสินค้า

KQ2Z Series ข้อต่อสวมเร็วหลายพอร์ตแบบกดเข้า | SMC KQ2Z ตัวแยกนิวแมติกเทียบเท่า

ยี่ห้อ: SOLH โดย Richge Technology | KQ2Z ข้อต่อสวมเร็วแบบหลายช่องลมแบบ One-Touch

1. ภาพรวมผลิตภัณฑ์

ซีรีส์ KQ2Z เป็นของตระกูล SOLH KQ2 ข้อต่อฟิตติ้งแบบสัมผัสเดียวแบบนิวแมติก เป็นข้อต่อหลายท่อร่วมแบบหลายเกลียวตัวผู้ มีช่องอากาศเข้าทางเดียวและทางออกท่อหลายทางพร้อมกัน การออกแบบแบบกดเพื่อเชื่อมต่อสำหรับการใส่และถอดท่อโดยไม่ต้องใช้เครื่องมือ ใช้สำหรับการกระจายอากาศแบบรวมศูนย์ในระบบนิวแมติก มีสี่รุ่นย่อย:

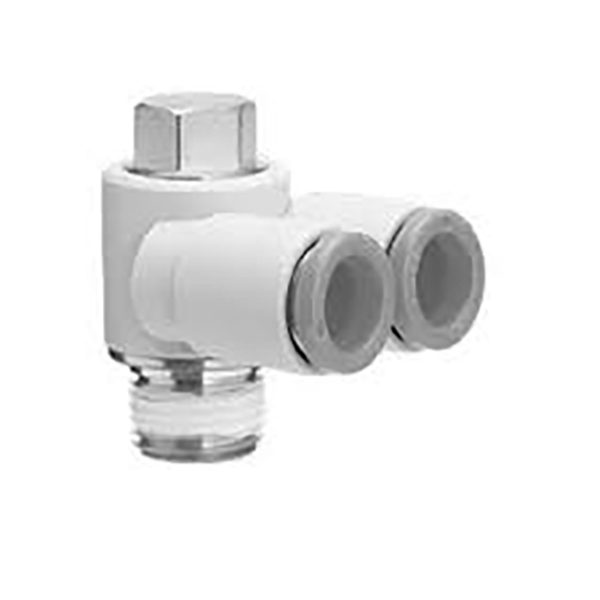

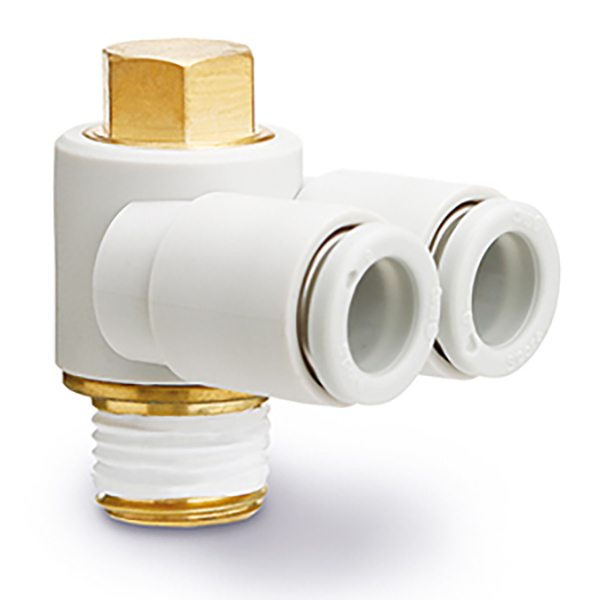

KQ2Z: พอร์ตคู่ 1-in 2-out, การติดตั้งฐานสิบหกภายนอก

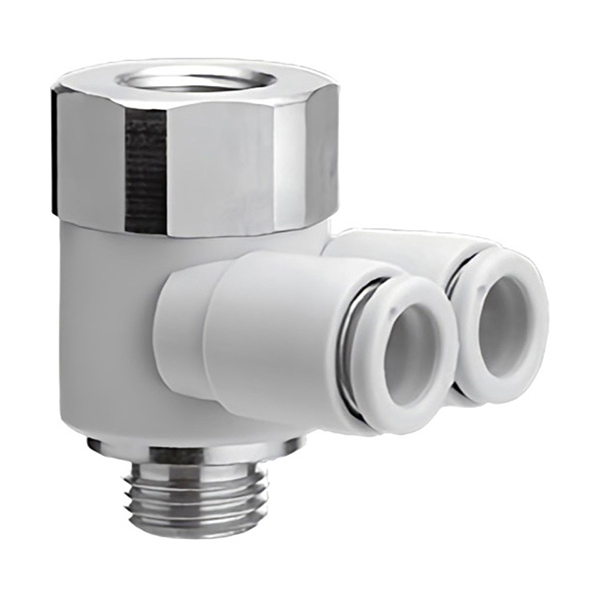

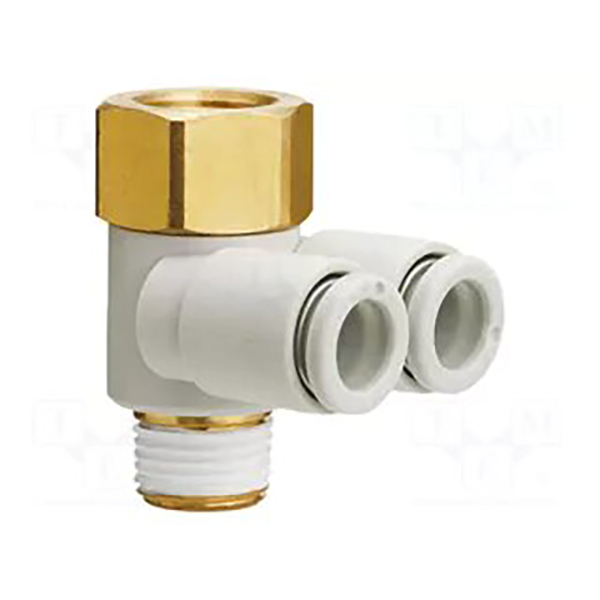

KQ2ZF: ท่อร่วมวางซ้อนกันได้ 1-in 2-out, เกลียวตัวเมีย Rc ด้านบนสำหรับต่อท่อร่วมเพิ่มเติมแบบเรียงซ้อน

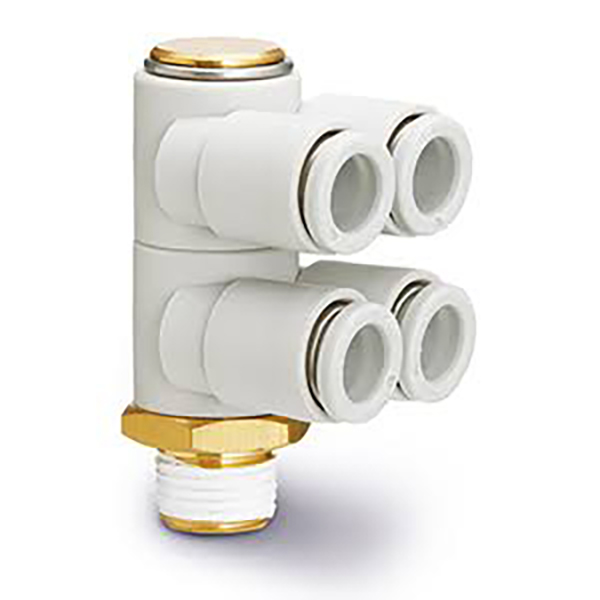

KQ2ZD: แมนิโฟลด์แยกสี่ทาง 1 เข้า 4 ออก

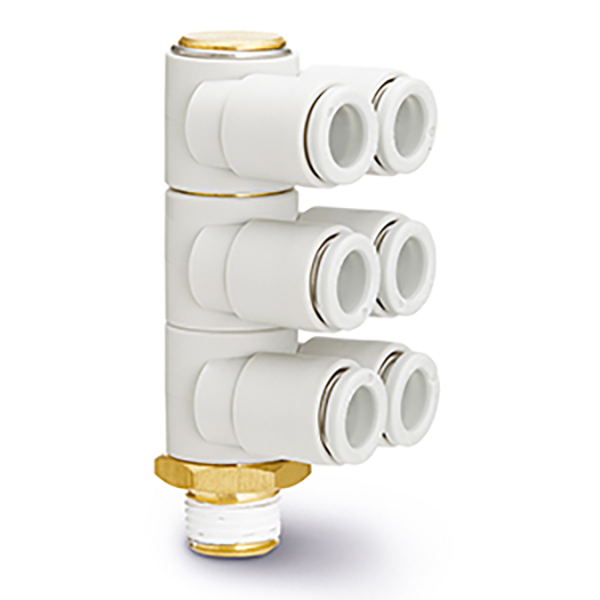

KQ2ZT: 1-in 6-out หกทางแยกท่อร่วมไอดี

ข้อดีหลัก: การออกแบบท่อร่วมขนาดกะทัดรัดเพื่อประหยัดพื้นที่ในการติดตั้ง ตัวเครื่อง PBT พร้อมด้ายทองเหลืองชุบนิกเกิล ใช้งานได้กับท่อนิวแมติก PU / PA ใช้ได้กับทั้งวงจรแรงดันบวกและวงจรสุญญากาศ การแทนที่โดยตรงสำหรับข้อต่อ SMC KQ2Z ดั้งเดิม

2. คำอธิบายรหัสรุ่น

รูปแบบ: KQ2Z □□ - □□S

KQ2Z: รหัสซีรีส์สำหรับข้อต่อท่อร่วมสาขาแบบหลายพอร์ต
□□: เส้นผ่านศูนย์กลางภายนอกของท่อ ΦD (04=4มม.,06=6มม.,08=8มม.,10=10มม.,12=12มม.)

คำต่อท้าย:

01S02S/03S/04S: ด้ายเรียวชาย Imperial R (1/8",1/4",3/8",1/2")
M5: เกลียวนอกเมตริก M5 × 0.8

KQ2ZF: รุ่นวางซ้อนกันได้ เกลียวตัว R ตัวล่าง + เกลียวตัวเมีย Rc ตัวบน KQ2ZF หลายตัวสามารถเชื่อมต่อแบบ end-to-end เพื่อเพิ่มปริมาณทางออกได้

3. รายการรุ่นเต็ม

3.1 KQ2Z (1-in 2-out, ฐานยึดฐานสิบหกภายนอก)

แบบอย่าง	เกลียวนอก R	หลอด ΦD
KQ2Z04-01S	อาร์1/8	4
KQ2Z04-M5	M5×0.8	4
KQ2Z06-01S	อาร์1/8	6
KQ2Z06-02S	อาร์1/4	6
KQ2Z06-03S	R3/8	6
KQ2Z08-01S	อาร์1/8	8
KQ2Z08-02S	อาร์1/4	8
KQ2Z08-03S	R3/8	8
KQ2Z10-02S	อาร์1/4	10
KQ2Z10-03S	R3/8	10
KQ2Z12-03S	R3/8	12
KQ2Z12-04S	อาร์1/2	12

3.2 KQ2ZF (แบบซ้อนได้ 1-ใน 2-ออก, เกลียว R + Rc)

แบบอย่าง	เธรด R/Rc	หลอด ΦD
KQ2ZF04-M5	M5×0.8	4
KQ2ZF04-01S	อาร์1/8	4
KQ2ZF06-01S	อาร์1/8	6
KQ2ZF06-02S	อาร์1/4	6
KQ2ZF08-01S	อาร์1/8	8
KQ2ZF08-02S	อาร์1/4	8
KQ2ZF10-02S	อาร์1/4	10
KQ2ZF10-03S	R3/8	10
KQ2ZF12-03S	R3/8	12
KQ2ZF12-04S	อาร์1/2	12

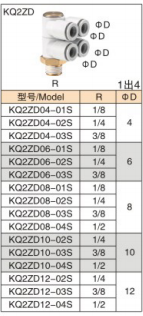

3.3 KQ2ZD (1 เข้า 4 ออก)

แบบอย่าง	เกลียวนอก R	หลอด ΦD
KQ2ZD04-01S	อาร์1/8	4
KQ2ZD04-02S	อาร์1/4	4
KQ2ZD04-03S	R3/8	4
KQ2ZD06-01S	อาร์1/8	6
KQ2ZD06-02S	อาร์1/4	6
KQ2ZD06-03S	R3/8	6
KQ2ZD08-01S	อาร์1/8	8
KQ2ZD08-02S	อาร์1/4	8
KQ2ZD08-03S	R3/8	8
KQ2ZD08-04S	อาร์1/2	8
KQ2ZD10-02S	อาร์1/4	10
KQ2ZD10-03S	R3/8	10
KQ2ZD10-04S	อาร์1/2	10
KQ2ZD12-02S	อาร์1/4	12
KQ2ZD12-03S	R3/8	12
KQ2ZD12-04S	อาร์1/2	12

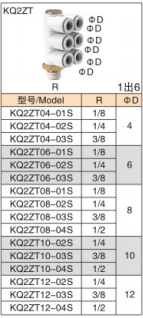

3.4 KQ2ZT (1 เข้า 6 ออก)

แบบอย่าง	เกลียวนอก R	หลอด ΦD
KQ2ZT04-01S	อาร์1/8	4
KQ2ZT04-02S	อาร์1/4	4
KQ2ZT04-03S	R3/8	4
KQ2ZT06-01S	อาร์1/8	6
KQ2ZT06-02S	อาร์1/4	6
KQ2ZT06-03S	R3/8	6
KQ2ZT08-01S	อาร์1/8	8
KQ2ZT08-02S	อาร์1/4	8
KQ2ZT08-03S	R3/8	8
KQ2ZT08-04S	อาร์1/2	8
KQ2ZT10-02S	อาร์1/4	10
KQ2ZT10-03S	R3/8	10
KQ2ZT10-04S	อาร์1/2	10
KQ2ZT12-02S	อาร์1/4	12
KQ2ZT12-03S	R3/8	12
KQ2ZT12-04S	อาร์1/2	12

4. วัสดุและข้อกำหนดทางเทคนิค

รายการ	พารามิเตอร์
วัสดุตัวเครื่อง	พลาสติกวิศวกรรม PBT มีความแข็งแรงสูงและทนต่อแรงกระแทก
ส่วนประกอบด้าย	ทองเหลืองชุบนิกเกิล ป้องกันสนิม และทนต่อการกัดกร่อน
แหวนซีล	ยางไนไตรล์ NBR
ท่อที่เข้ากันได้	ท่อ PU, ท่อนิวแมติก PA ไนลอน
ความดันการทำงาน	0~1.0MPa ใช้ได้กับแรงดันลบสุญญากาศ
อุณหภูมิในการทำงาน	-20°C ~ +60°C
วิธีการเชื่อมต่อ	ข้อต่อแบบกดเข้า; แหวนกดเพื่อใส่/ถอดท่อ

5. สถานการณ์การใช้งาน

• เครื่องจักรอัตโนมัติ อาร์เรย์ถ้วยดูดหุ่นยนต์: การกระจายหลายเส้นทางจากแหล่งอากาศเดียว แทนที่บล็อกท่อร่วมแบบดั้งเดิม และประหยัดพื้นที่ในการติดตั้ง

• การจ่ายอากาศแบบซิงโครไนซ์สำหรับกระบอกสูบหลายสูบ ระบบท่อแบบรวมศูนย์รอบเกาะวาล์วขนาดกะทัดรัด

• KQ2ZF สามารถวางซ้อนกันเป็นชุดเพื่อขยายปริมาณทางออกได้ตามความต้องการ ประกอบท่อร่วมที่ยืดหยุ่น

• การทดแทนการนำเข้า การทดแทนแบบดรอปอินสำหรับข้อต่อท่อร่วมซีรีส์ SMC KQ2Z

6. หมายเหตุการติดตั้ง

• ตัดปลายท่อในแนวราบในแนวตั้ง ใส่ท่อเข้าไปจนสุดที่ด้านล่างของข้อต่อเพื่อการปิดผนึกที่เชื่อถือได้

• พันเทป PTFE จำนวนเล็กน้อยบนเกลียวตัวผู้ ใช้แรงบิดในการขันปานกลางเพื่อไม่ให้ตัวพลาสติกแตกร้าว

• การถอดท่อ: กดวงแหวนปลดสีขาวแล้วดึงท่อออกด้านนอกพร้อมกัน

• สำหรับการใช้งานแบบต่อเรียง KQ2ZF รับประกันการซีลเกลียว อย่าให้แรงดันเกินพิกัดหลังจากการซ้อนแบบหลายขั้นตอน
