KQZT Series ข้อต่อฟิตติ้งท่อแบบกดเพื่อเชื่อมต่อ

SOLH KQ2T ซีรีส์ทีนิวเมติก & ฟิตติ้งกดเข้าแบบสัมผัสเดียวแบบไขว้ ทดแทนโดยตรงสำหรับ SMC KQ2T ข้อต่อที 3 ทางและคอนเนคเตอร์ครอส 4 ทางมีเส้นผ่านศูนย์กลางเท่ากัน ลดขนาด เกลียวอิมพีเรียล/เมตริก ใช้งานได้กับท่อ PU และ PA ใช้ได้กับวงจรสุญญากาศและอากาศอัดสำหรับการวางท่อนิวแมติกอัตโนมัติ

ส่งคำถาม

รายละเอียดสินค้า

SOLH KQ2T ซีรีส์ ข้อต่อสามทางทีแบบ T และข้อต่อแบบกดข้าม | SMC KQ2T ตัวเชื่อมต่อสาขาแบบนิวแมติกเทียบเท่า

ยี่ห้อ: SOLH โดย Richge Technology | KQ2T Tee & Cross อุปกรณ์นิวเมติกส์แบบสัมผัสเดียว

1. ภาพรวมผลิตภัณฑ์

ซีรีส์ KQ2T เป็นของตระกูลข้อต่อลมสัมผัสเดียว KQ2 เต็มรูปแบบของ SOLH โดดเด่นด้วยการออกแบบ Plug and Play ที่รวดเร็วโดยไม่ต้องใช้เครื่องมือสำหรับการแยกท่ออากาศ 3 ทางและ 4 ทิศทาง กลุ่มผลิตภัณฑ์นี้ครอบคลุมถึงข้อต่อตัวทีชนิด T และข้อต่อสี่ทางแบบขวาง รวมถึงรุ่นเส้นผ่านศูนย์กลางเท่ากัน ลดขนาด เกลียวตัวผู้ (อิมพีเรียล/เมตริก) เพื่อตอบสนองความต้องการในการเปลี่ยนวงจรนิวแมติกส์และความต้องการในการเชื่อมต่อท่อที่หลากหลาย

การจำแนกรุ่นย่อย:
KQ2T: ข้อต่อที 3 พอร์ตชนิด T (เส้นผ่านศูนย์กลางเท่ากัน / ลด / ชนิดเกลียวนอก)

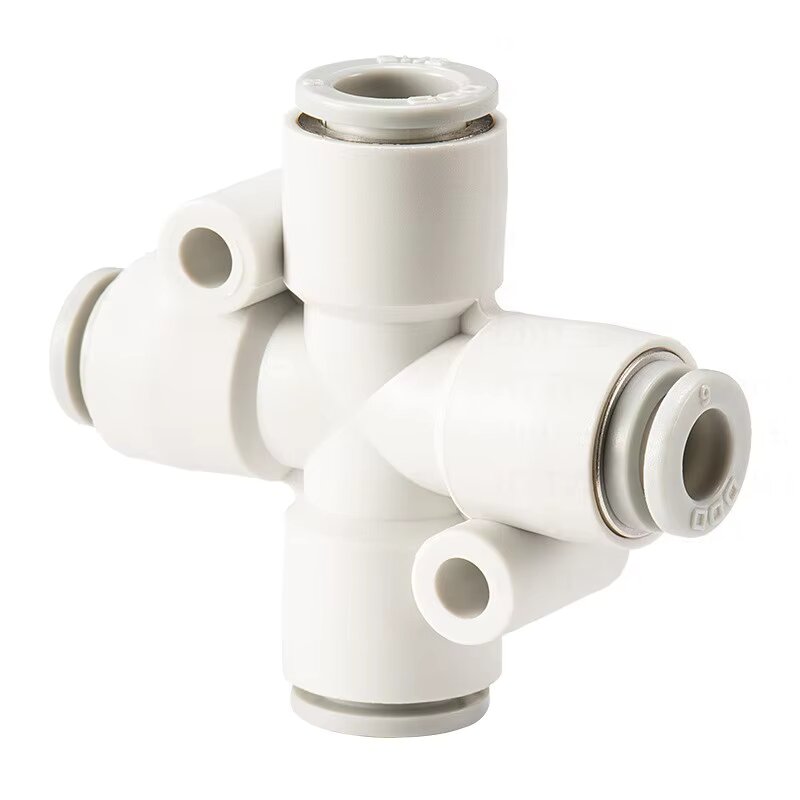

KQ2TW: ข้อต่อแบบ Cross 4 ทิศทาง (เส้นผ่านศูนย์กลางเท่ากันทุกช่อง)

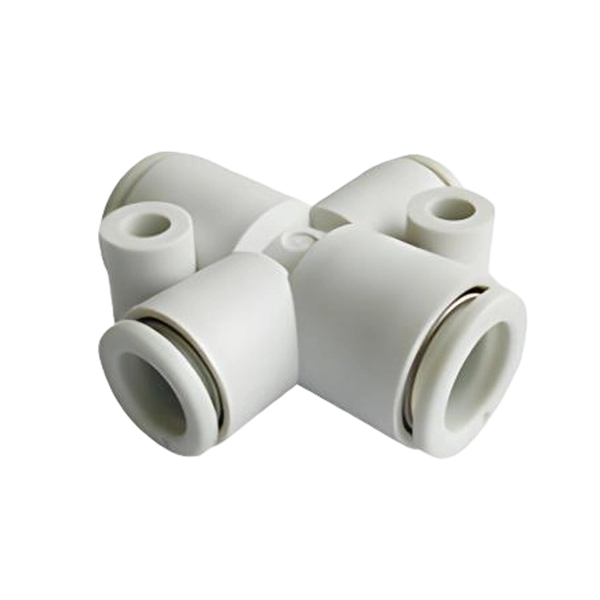

KQ2TX: ข้อต่อฟิตติ้งแบบ Cross 4 ทิศทาง (สเปคลดครั้งที่ 1)

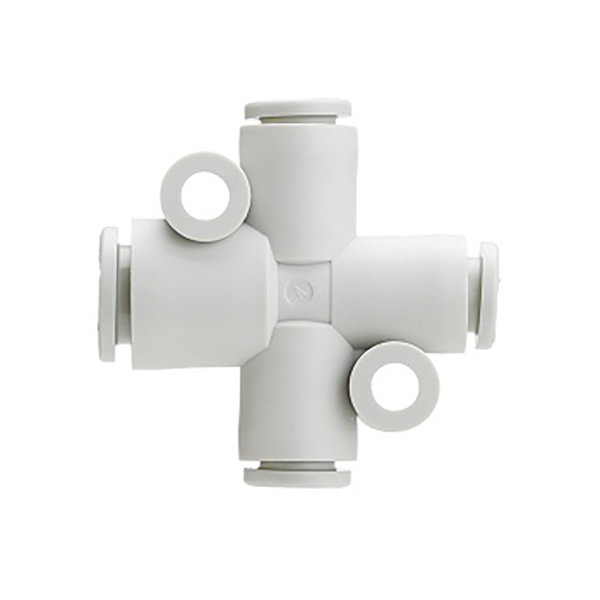

KQ2TY: ข้อต่อฟิตติ้งแบบ Cross 4 ทิศทาง (สเปคลดครั้งที่ 2)

วัสดุหลักและประสิทธิภาพ: ตัวเครื่องพลาสติก PBT ความแข็งแรงสูง, ก้ามปูยึดสแตนเลส, แหวนซีลยางไนไตรล์ NBR เข้ากันได้อย่างสมบูรณ์กับท่อนิวแมติกไนลอน PU และ PA เหมาะสำหรับทั้งแรงดันลบสุญญากาศและวงจรนิวแมติกแรงดันบวกของอากาศอัด ซึ่งใช้กันอย่างแพร่หลายในอุปกรณ์อัตโนมัติและระบบกระจายอากาศด้วยหุ่นยนต์

2. การจำแนกประเภทและคำจำกัดความของรุ่น KQ2T T-Type Tee Fitting

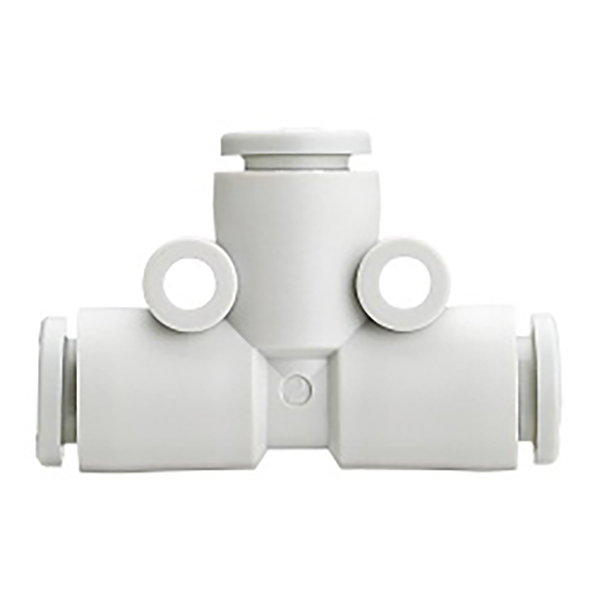

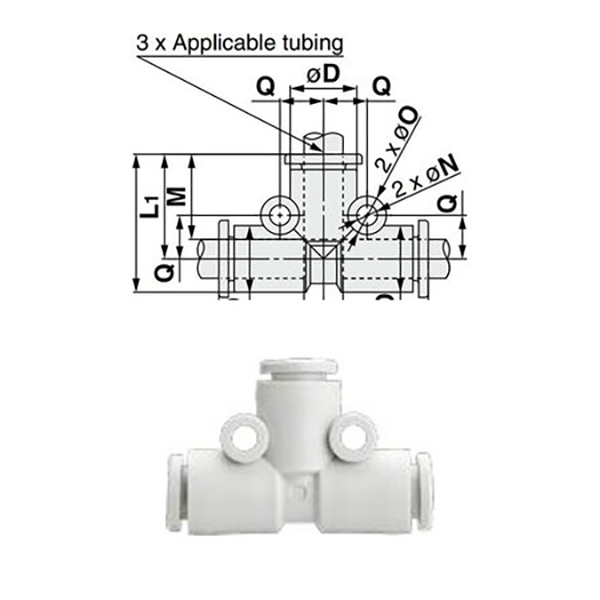

2.1 ทีเส้นผ่านศูนย์กลางเท่ากัน (KQ2T□□-00, ขนาดเดียวกัน 3 ทางแบบไม่มีเกลียว)

พอร์ต 3 พอร์ตใช้เส้นผ่านศูนย์กลางท่อที่เท่ากัน ไม่มีการออกแบบเกลียว โดยเฉพาะสำหรับการเบี่ยงเบนอากาศที่เท่ากันของท่อส่งลมที่มีสเปคเดียวกัน

แบบอย่าง	เส้นผ่านศูนย์กลางภายนอกของท่อ ΦD (มม.)
KQ2T02-00	2
KQ2T23-00	3.2
KQ2T04-00	4
KQ2T06-00	6
KQ2T08-00	8
KQ2T10-00	10
KQ2T12-00	12
KQ2T16-00	16

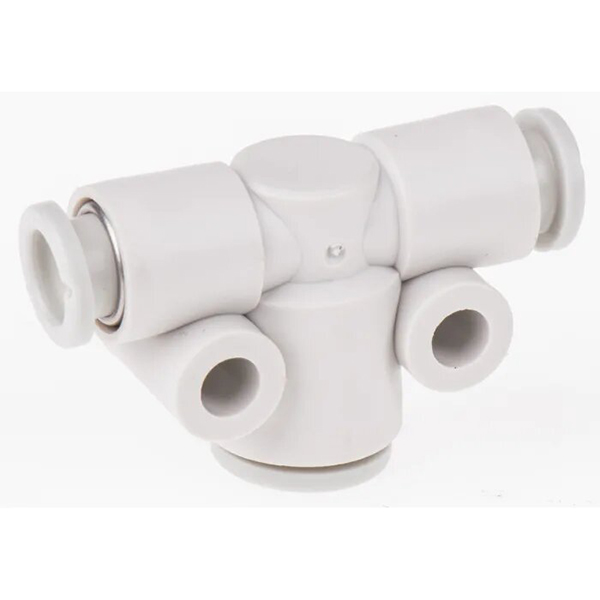

2.2 การลดที (KQ2T①-②, การแปลงไปป์ไลน์ขนาดคู่)

พอร์ตทั้งสองด้านใช้เส้นผ่านศูนย์กลาง 1 ส่วนพอร์ตด้านบนตรงกลางใช้เส้นผ่านศูนย์กลาง 2 ซึ่งใช้สำหรับการแปลงท่อและการกระจายการไหลของท่อนิวแมติกขนาดต่างๆ

แบบอย่าง	พอร์ตด้านข้าง ΦD 1 (มม.)	พอร์ตกลาง ΦD 2 (มม.)
KQ2T23-04	3.2	4
KQ2T04-06	4	6
KQ2T06-08	6	8
KQ2T08-10	8	10
KQ2T10-12	10	12
KQ2T12-16	12	16

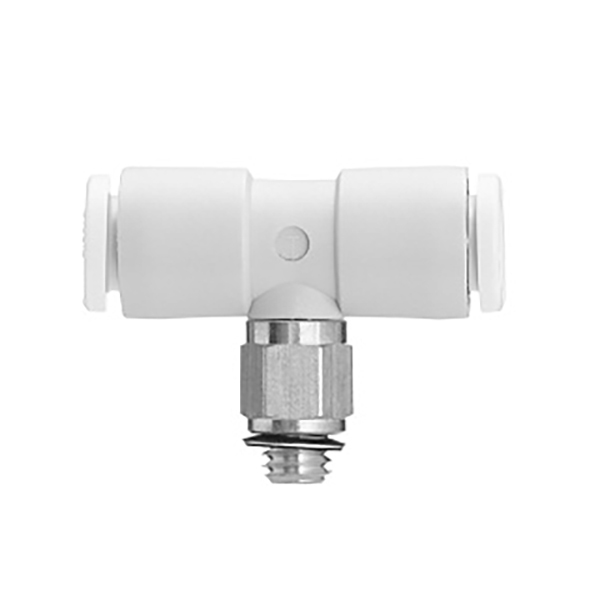

2.3 ทีเกลียวตัวผู้ Imperial R Taper

พอร์ตด้านข้างทั้งสองสำหรับการใส่ท่อ พอร์ตตรงกลางพร้อมเกลียวตัวผู้เรียว R อิมพีเรียลสำหรับการเชื่อมต่อแบบเกลียวกับวาล์วนิวแมติกส์ กระบอกสูบ และส่วนประกอบอื่น ๆ

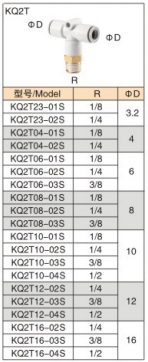

แบบอย่าง	ข้อมูลจำเพาะของเธรด R	เส้นผ่านศูนย์กลางภายนอกของท่อ ΦD (มม.)
KQ2T23-01S	อาร์1/8	3.2
KQ2T23-02S	อาร์1/4	3.2
KQ2T04-01S	อาร์1/8	4
KQ2T04-02S	อาร์1/4	4
KQ2T06-01S	อาร์1/8	6
KQ2T06-02S	อาร์1/4	6
KQ2T06-03S	R3/8	6
KQ2T08-01S	อาร์1/8	8
KQ2T08-02S	อาร์1/4	8
KQ2T08-03S	R3/8	8
KQ2T10-01S	อาร์1/8	10
KQ2T10-02S	อาร์1/4	10
KQ2T10-03S	R3/8	10
KQ2T10-04S	อาร์1/2	10
KQ2T12-02S	อาร์1/4	12
KQ2T12-03S	R3/8	12
KQ2T12-04S	อาร์1/2	12
KQ2T16-02S	อาร์1/4	16
KQ2T16-03S	R3/8	16
KQ2T16-04S	อาร์1/2	16

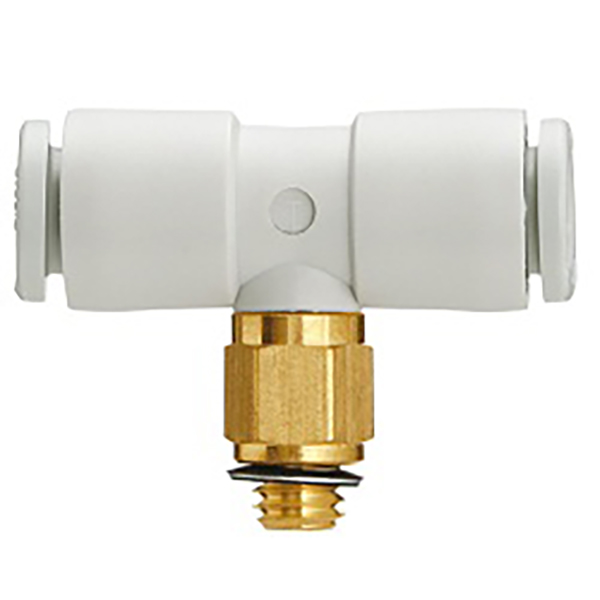

2.4 เมตริกชายตี๋เกลียวละเอียด

พอร์ตด้านข้างทั้งสองสำหรับการใส่สายยาง พอร์ตตรงกลางพร้อมเกลียวตัวผู้ละเอียดแบบเมตริก เหมาะสำหรับส่วนประกอบระบบนิวแมติกส์ขนาดเล็กและการวางท่ออุปกรณ์อัตโนมัติที่มีความแม่นยำ

แบบอย่าง	ข้อมูลจำเพาะของเธรดเมตริก	เส้นผ่านศูนย์กลางภายนอกของท่อ ΦD (มม.)
KQ2T02-M3G	M3×0.5	2
KQ2T02-M5	M5×0.8	2
KQ2T23-M3G	M3×0.5	3.2
KQ2T23-M5	M5×0.8	3.2
KQ2T04-M3G	M3×0.5	4
KQ2T04-M5	M5×0.8	4
KQ2T04-M6	M6×1.0	4
KQ2T06-M5	M5×0.8	6
KQ2T06-M6	M6×1.0	6

3. ซีรีย์ย่อยแบบครอส 4 ทิศทาง (KQ2TW / KQ2TX / KQ2TY)

3.1 KQ2TW ข้อต่อฟิตติ้งเส้นผ่านศูนย์กลางเท่ากัน (4 พอร์ตขนาดเดียวกัน)

แบบอย่าง	เส้นผ่านศูนย์กลางภายนอกของท่อ ΦD (มม.)
KQ2TW04-00	4
KQ2TW06-00	6
KQ2TW08-00	8
KQ2TW10-00	10
KQ2TW12-00	12

3.2 KQ2TX ลดข้อต่อแบบไขว้ (แบบที่ 1)

แบบอย่าง	พอร์ต ΦD 1 (มม.)	พอร์ต ΦD 2 (มม.)
KQ2TX06-08	6	8
KQ2TX08-10	8	10
KQ2TX10-12	10	12

3.3 KQ2TY ลดข้อต่อแบบไขว้ (แบบที่ 2)

แบบอย่าง	พอร์ต ΦD 1 (มม.)	พอร์ต ΦD 2 (มม.)
KQ2TY06-08	6	8
KQ2TY08-10	8	10
KQ2TY10-12	10	12

4. ข้อมูลจำเพาะทางเทคนิค

รายการ	พารามิเตอร์
ท่อที่เข้ากันได้	ท่อ PU, ท่อนิวแมติก PA ไนลอน
ช่วงแรงดันใช้งาน	-100kPa (สุญญากาศ) ~ 1.0MPa (แรงดันบวก)
อุณหภูมิในการทำงาน	0 ℃ ~ 60 ℃
วิธีการเชื่อมต่อ	กดปุ่มเดียว; กดวงแหวนปลดล็อคเพื่อถอดท่อออก
วัสดุหลัก	ตัวเรือน PBT, ก้ามปูสแตนเลส, ซีลยาง NBR

5. สถานการณ์การใช้งาน

• การแยกแหล่งอากาศและการผันท่อสำหรับอุปกรณ์การผลิตแบบอัตโนมัติ

• การกระจายวงจรนิวแมติกสำหรับแขนหุ่นยนต์และระบบถ้วยดูดสุญญากาศ

• การกระจายอากาศหลายทางสำหรับลูปควบคุมนิวแมติกของกระบอกสูบ

• การเชื่อมต่อท่อขนาดกะทัดรัดและการแปลงเส้นผ่านศูนย์กลางสำหรับระบบนิวแมติกส์ที่มีความแม่นยำ

6. คู่มือการเลือกรุ่น

• ทีเส้นผ่านศูนย์กลางเท่ากัน: เลือก KQ2Txx-00 สำหรับท่อ 3 ทางที่มีเส้นผ่านศูนย์กลางท่อสม่ำเสมอกันโดยสิ้นเชิง

• ลดที: เลือก KQ2T1-2 สำหรับท่อที่มีเส้นผ่านศูนย์กลางด้านเท่ากันและมีเส้นผ่านศูนย์กลางกลางต่างกัน

• เกลียวที: เลือก KQ2Txx-01S (อิมพีเรียล) / ซีรีส์ M (เมตริก) สำหรับการต่อเกลียวกับวาล์วและกระบอกสูบ

• การกระจายข้าม 4 ทิศทาง: เลือกซีรีส์ KQ2TW/TX/TY สำหรับสถานการณ์ที่ต้องการการแยกไปป์ไลน์สี่ทาง
