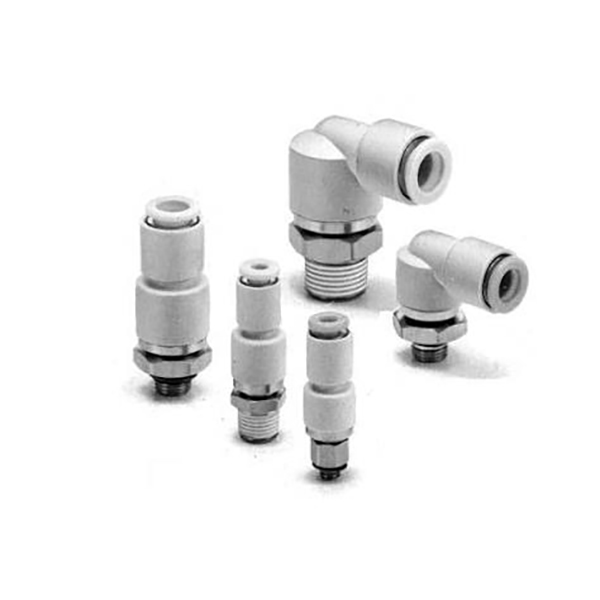

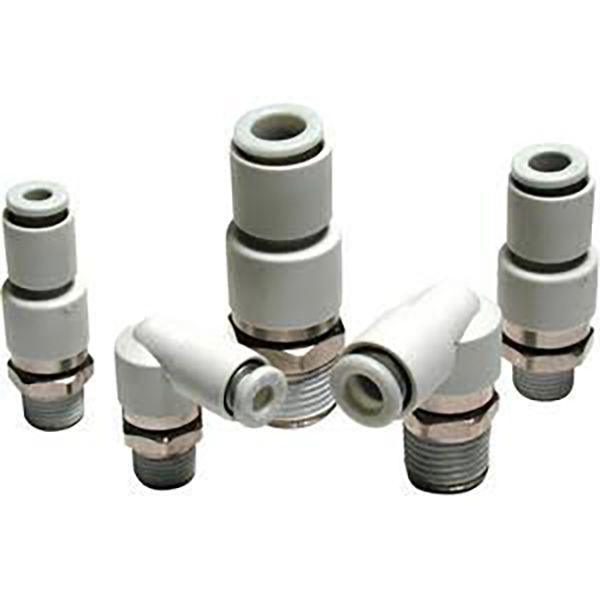

KS / KX Series ข้อต่อแบบกดเข้าแบบหมุนแบบหมุนได้

SOLH KS / KX ซีรี่ส์อุปกรณ์กดเข้าแบบหมุนแบบหมุน

ยี่ห้อ: SOLH โดย Richge Technology | สหภาพโรตารีแบบหมุนได้ 360 °

1. ภาพรวมผลิตภัณฑ์

  ซีรีส์ KS / KX เป็นข้อต่อสวมเร็วแบบหมุนได้ที่ออกแบบมาสำหรับการใช้งานการหมุนและการสั่นอย่างต่อเนื่อง 360° เช่น อุปกรณ์ควบคุมหุ่นยนต์ โต๊ะหมุน และปลายกระบอกสั่น ป้องกันไม่ให้ท่ออากาศพันกัน บิด หรือถูกดึงออกจากกันระหว่างการเคลื่อนไหว

     • แคนซัส = แบบหมุนมาตรฐาน (ลูกปืนเดี่ยว)

     • เคเอ็กซ์ = ชนิดหมุนความเร็วสูง (ลูกปืนคู่)

2. ความแตกต่างหลัก: KS กับ เคเอ็กซ์

     • รุ่นมาตรฐาน แคนซัส: ลูกปืนเดี่ยว แรงบิดต่ำ ความเร็วสูงสุด: 500 รอบต่อนาที (φ4/φ6), 400 รอบต่อนาที (φ8), 300 รอบต่อนาที (φ10), 250 รอบต่อนาที (φ12) เหมาะสำหรับการสั่นด้วยความเร็วปานกลาง-ต่ำและการหมุนเป็นระยะๆ

     • เคเอ็กซ์ ประเภทความเร็วสูง: ตลับลูกปืนคู่ แรงบิดต่ำเป็นพิเศษ การหมุนที่นุ่มนวลขึ้น ความเร็วสูงสุด: 1500 รอบต่อนาที (φ4/φ6), 1200 รอบต่อนาที (φ8), 1,000 รอบต่อนาที (φ10/φ12) เหมาะสำหรับการหมุนด้วยความเร็วสูงอย่างต่อเนื่องและการสั่นบ่อยครั้ง

3. คุณสมบัติหลัก

     • ✅ หมุนฟรี 360°: ชุดลูกปืนในตัวช่วยลดการผูกปมและการบิดของท่อที่ปลายหมุน

     • ✅ แรงบิดในการหมุนต่ำ: เพียง 0.006～0.022 N·m ที่ 0.5 MPa โหลดเพิ่มเติมขั้นต่ำบนแกนการเคลื่อนที่

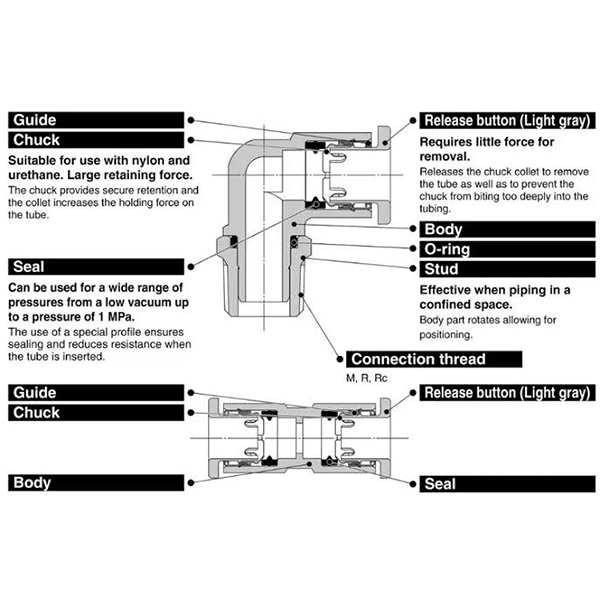

     • ✅ โครงสร้างภายในป้องกันการหมุน: ป้องกันไม่ให้ท่อหมุนร่วมกับข้อต่อและยืดอายุการใช้งานของท่อ

     • ✅ โครงสร้างที่ปราศจากทองแดง: การชุบนิเกิลแบบไม่ใช้ไฟฟ้า ใช้งานได้ในสภาพแวดล้อมที่จำกัดด้วยทองแดง (เซมิคอนดักเตอร์ การแปรรูปอาหาร การแพทย์)

     • ✅ กดเพื่อเชื่อมต่อ: ใช้งานได้กับท่อ PU, ไนลอน และไนลอนแบบอ่อน φ4/φ6/φ8/φ10/φ12 ล็อคอัตโนมัติเมื่อใส่ กดปลอกคอเพื่อปลดล็อคอย่างรวดเร็ว

     • ✅ รองรับการใช้งานแบบสุญญากาศ: −100 kPa ~ 1.0 MPa (ไม่แนะนำสำหรับการยึดสุญญากาศที่สำคัญเนื่องจากมีการรั่วไหลเล็กน้อย)

     • ✅ น้ำยาซีลเกลียวเคลือบล่วงหน้า (S ต่อท้าย): ตัวเลือกมาตรฐาน; ไม่ต้องใช้เทป PTFE ระหว่างการติดตั้ง

4. การตั้งชื่อโมเดลและตัวอย่าง

  ซีรีส์มาตรฐาน แคนซัส

     • แคนซัสH06-02S: แบบตรง (H), ท่อ φ6, เกลียว R1/4, น้ำยาซีลล่วงหน้า (S)

     • แคนซัสL08-01S: ข้องอ (L), ท่อ φ8, เกลียว R1/8, น้ำยาซีลล่วงหน้า (S)

  ซีรีส์ KX ความเร็วสูง

     • เคเอ็กซ์H04-M5: แบบตรง (H), ท่อ φ4, เกลียวเมตริก M5×0.8

     • เคเอ็กซ์L10-03S: ข้องอ (L), ท่อ φ10, เกลียว R3/8, น้ำยาซีลล่วงหน้า (S)

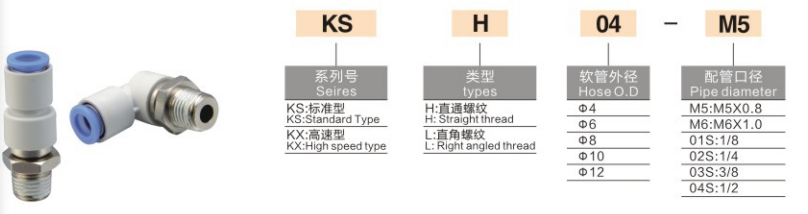

  กฎการตั้งชื่อ

5. ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ทั่วไป

แรงบิดหมุน @ 0.5 MPa (N·m)

ความเร็วในการหมุนสูงสุด (รอบต่อนาที)

6. สถานการณ์การใช้งาน

     1. ข้อมือ/ข้อต่อของหุ่นยนต์: ป้องกันไม่ให้ท่อพันกันบนเอฟเฟกต์ปลายหุ่นยนต์ที่กำลังหมุน

     2. ตารางดัชนีโรตารี่: การจ่ายอากาศ 360° ต่อเนื่องสำหรับแท่นหมุนความเร็วสูง

     3. ปลายกระบอกสั่น: กลไกแบบโยกและพลิกเพื่อคลายความเครียดจากการบิดบนท่ออากาศ

     4. ระบบอัตโนมัติทั่วไป: หน่วยนิวแมติกที่มีการสั่นบ่อยและการหมุนไม่สม่ำเสมอ

7. KS / KX เทียบกับอุปกรณ์กดเข้า KQ ธรรมดา

8. คู่มือการเลือก

     • การสั่นที่ความเร็วต่ำ (≤500 รอบต่อนาที) →แคนซัส, มีประสิทธิภาพด้านต้นทุนที่ดีขึ้น

     • การหมุนด้วยความเร็วสูงอย่างต่อเนื่อง (>500 รอบต่อนาที) →เคเอ็กซ์, ตลับลูกปืนคู่เพื่ออายุการใช้งานที่ยาวนานขึ้น

     • สภาพแวดล้อมที่ปราศจากทองแดงและไวต่อสุญญากาศ → ต้องการ แคนซัส/เคเอ็กซ์
