KQ2E ซีรีส์ ข้อต่อสวมเร็ว ข้อต่อยูเนี่ยน Bulkhead

SOLH KQ2E ซีรีส์ ข้อต่อฟิตติ้งแบบกดเข้าสหภาพกั้นกั้น | ขั้วต่อนิวแมติกแบบแผงเมาท์

ยี่ห้อ: SOLH โดย Richge Technology | SMC KQ2E ข้อต่อยูเนี่ยน Bulkhead แบบนิวแมติกส์แบบสัมผัสเดียว

1. ภาพรวมผลิตภัณฑ์

     KQ2E เป็นข้อต่อยูเนี่ยนกั้นภายในซีรีส์ข้อต่อสวมเร็วแบบกดครั้งเดียวของ SOLH KQ2 ซึ่งเปลี่ยนได้อย่างสมบูรณ์กับ SMC KQ2E ข้อต่อแผงกั้นที่มีชื่อเรียกทั่วไปว่าเป็นส่วนประกอบมาตรฐานสำหรับการเจาะสายนิวแมติกผ่านแผงอุปกรณ์และพาร์ติชัน เชื่อมต่อวงจรอากาศภายในและภายนอก รองรับการติดตั้งแผงวาล์วและกระบอกสูบ ซึ่งใช้กันอย่างแพร่หลายในตู้ควบคุม ตู้ควบคุมอัตโนมัติ และฉากกั้นห้องคลีนรูม

2. กฎการตั้งชื่อโมเดล

ตัวอย่างการแยกย่อยโมเดล:

  ผนังกั้นท่อคู่มาตรฐาน: KQ2E06-00A
     KQ2: KQ2 ซีรีส์ ข้อต่อฟิตติ้ง รุ่นที่ 2 (ตัวเครื่อง สีขาว)
     E: Bulkhead Union แผงผ่านโครงสร้าง
     06: เส้นผ่านศูนย์กลางภายนอกของท่อ φ6 มม. ปลายทั้งสองข้างมีขนาดกดเข้าเท่ากัน
     00: พอร์ตแบบกดเข้าคู่ (กั้นระหว่างท่อต่อท่อ)
     A: ซีล NBR ชนิดปะเก็นสำหรับการประกอบและถอดชิ้นส่วนซ้ำๆ

  ผนังกั้นขนาดเล็กขนาดกะทัดรัด: KQ2E04-00J
     คำต่อท้าย J: รุ่นกะทัดรัดย่อขนาด ขนาดเล็กลงสำหรับแผงบางและอุปกรณ์ขนาดเล็ก

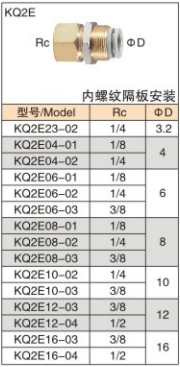

  เกลียวตัวเมียถึงกั้นท่อ: KQ2E06-02A
     02: Rc14 เกลียวท่อเรียวตัวเมีย

  ความหมายทั้งหมด: พอร์ตเชื่อมต่อแบบกด φ6 ↔ ขั้วต่อกั้นเกลียวตัวเมีย RC1/4

3. สามประเภทโครงสร้าง

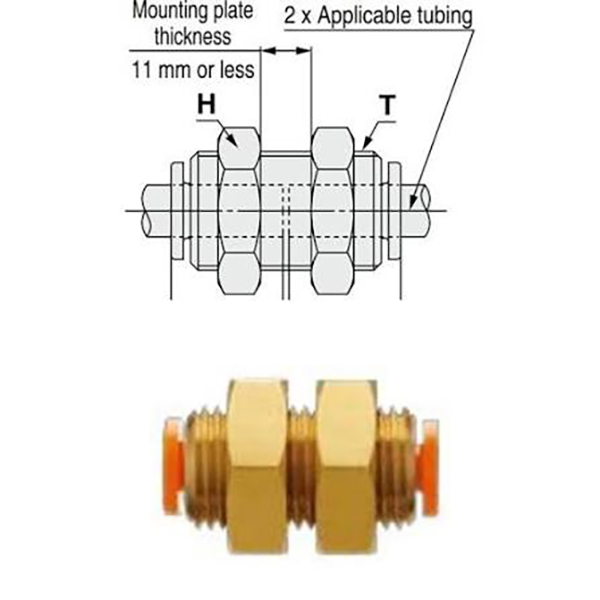

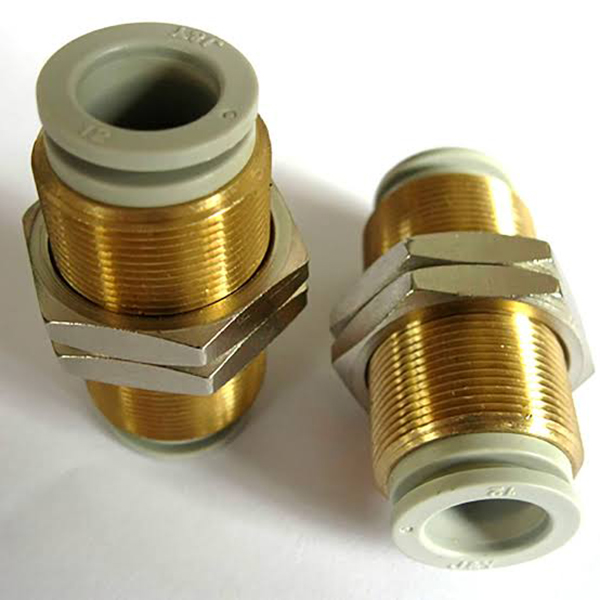

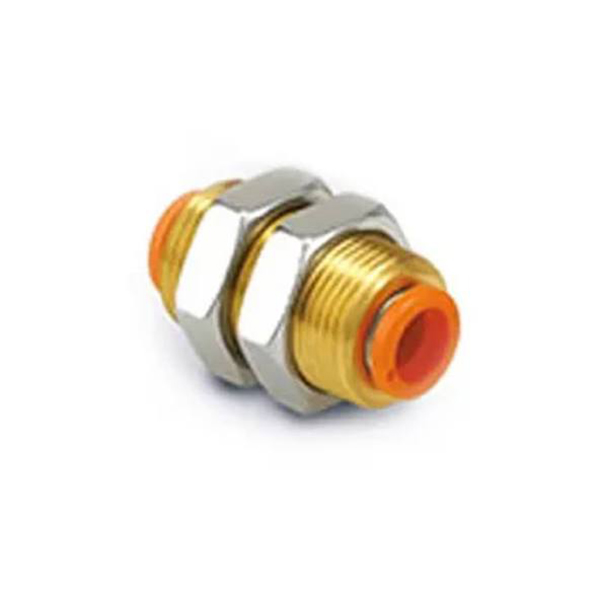

3.1 สหภาพกั้นท่อคู่มาตรฐาน (KQ2EXX-00)

  คุณสมบัติโครงสร้าง:

     • ปลายทั้งสองด้านมีพอร์ต Push-in ที่มีเส้นผ่านศูนย์กลางเท่ากัน ส่วนตรงกลางมีเกลียวทองเหลืองชุบนิกเกิล + น็อตล็อค ยึดไว้หลังจากผ่านแผง

     • ช่องการไหลตรงโดยไม่ลดขนาดเส้นผ่านศูนย์กลางหรือเปลี่ยนทิศทาง แรงดันตกคร่อมน้อยที่สุด

     • ท่ออากาศทั้งสองด้านของแผงสามารถเชื่อมต่อได้โดยตรงโดยไม่ต้องใช้อะแดปเตอร์เพิ่มเติมหลังการติดตั้ง

3.2 ข้อต่อยูเนี่ยนกั้นท่อคู่ขนาดเล็กขนาดกะทัดรัด (KQ2EXX-00J)

  คุณสมบัติโครงสร้าง:

     • การออกแบบขนาดเล็กที่ปรับให้เหมาะสมสำหรับอุปกรณ์ขนาดเล็กและแผงบาง ความยาวโดยรวมสั้นลง และเส้นผ่านศูนย์กลางเกลียวเล็กลง เทียบกับรุ่นมาตรฐาน

     • เหมาะสำหรับแผงบางและพื้นที่การติดตั้งที่คับแคบ สถานการณ์การเดินสายไฟหนาแน่น

     • พารามิเตอร์ประสิทธิภาพเหมือนกับรุ่นมาตรฐาน เพียงลดขนาดทางกายภาพลงเท่านั้น

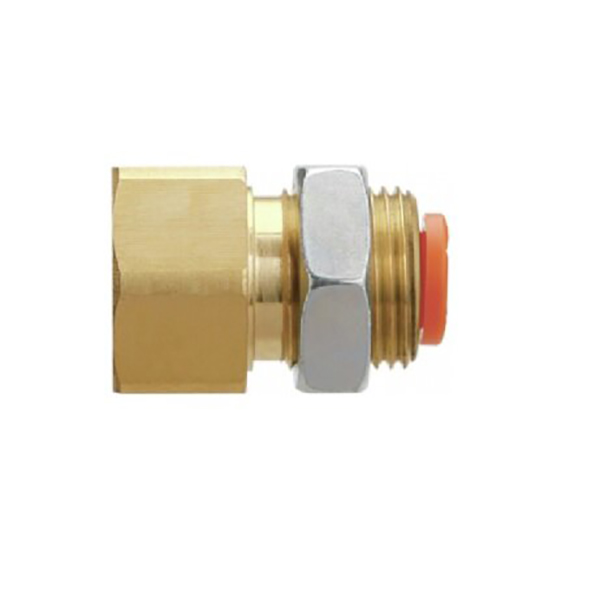

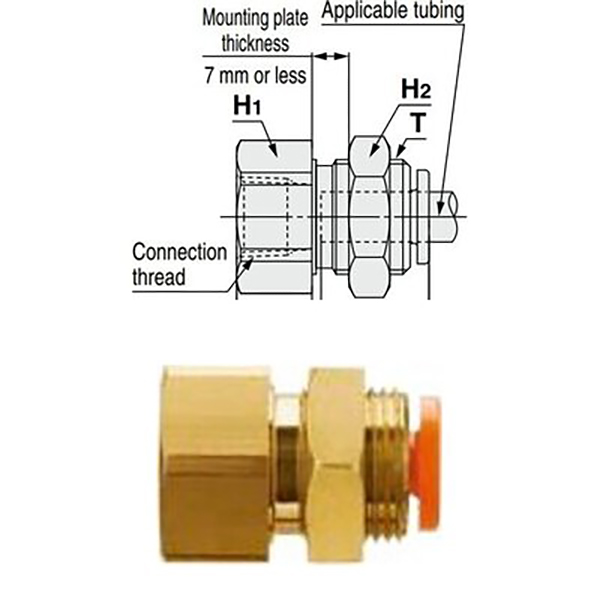

3.3 เกลียวตัวเมียถึงสหภาพกั้นท่อ (KQ2EXX-YY)

  คุณสมบัติโครงสร้าง:

     • ปลายด้านหนึ่งเกลียวตัวเมีย Rc (เชื่อมต่อโซลินอยด์วาล์ว กระบอกสูบ เกาะวาล์วภายในแผง) พอร์ตดันเข้าปลายอีกด้านสำหรับท่อภายนอก

     • มาพร้อมกับส่วนเกลียวและน็อตล็อคสำหรับเจาะและยึดแผง ตระหนักถึงการติดตั้ง: วาล์วเกลียวภายใน + ท่ออากาศภายนอก

     • พอร์ตเธรดจะจับคู่วาล์วเกลียวมาตรฐานโดยตรง เฉพาะพอร์ตแบบกดเข้าที่แผงด้านนอกเพื่อการเดินสายที่เรียบร้อยและการป้องกันการทำงานผิดพลาด

4. ข้อมูลจำเพาะทางเทคนิคทั่วไป (ทั้งซีรี่ส์)

5. แนวทางการเลือกและการติดตั้ง

  คู่มือการเลือก

     • ท่ออากาศผ่านตู้ควบคุม/แผงอุปกรณ์ ท่อทั้งสองด้าน → KQ2EXX-00

     • โซลินอยด์ / กระบอกสูบติดตั้งอยู่ในแผงด้านใน ท่อด้านนอก → KQ2EXX-YY

     • อุปกรณ์จิ๋ว / แผงบาง พื้นที่จำกัด → KQ2EXX-00J

  หมายเหตุการติดตั้ง

  1. คำแนะนำขนาดรูแผง:
     •ท่อ Φ4Φ6: เส้นผ่านศูนย์กลางรูที่แนะนำ Φ15มม
     •ท่อ Φ8Φ10: เส้นผ่านศูนย์กลางรูที่แนะนำ Φ20มม
     •ท่อ Φ12Φ16: เส้นผ่านศูนย์กลางรูที่แนะนำ Φ24มม

  2. ขีดจำกัดความหนาของแผง: รุ่นมาตรฐาน ≤7mm; รุ่น J ขนาดกะทัดรัด ≤5 มม

  3. การเตรียมท่อ: ตัดท่อให้เรียบและไม่มีเสี้ยน ใส่จนสุดจนได้ยินเสียงคลิกเพื่อป้องกันการรั่วซึม

  4. การยึดน็อต: ยึดให้แน่นโดยการขันน็อตล็อคที่ให้มาให้แน่นหลังจากผ่านแผง ไม่จำเป็นต้องใช้เทป PTFE สำหรับประเภท A (ซีลปะเก็นในตัว)

  5. การใช้งานสุญญากาศ: เลือกประเภท A พร้อมซีล NBR เพื่อการกักเก็บสุญญากาศที่มั่นคง

6. การเปรียบเทียบกับรุ่นที่คล้ายกัน

7. การใช้งานทั่วไป

     • ผนังกั้นตู้ควบคุม: KQ2E06-00 ผ่านท่อภายในออกจากตู้เพื่อเชื่อมต่อกระบอกสูบภายนอก สายไฟที่เป็นระเบียบเรียบร้อย

     • การติดตั้งแผงโซลินอยด์วาล์ว: KQ2E06-01A สำหรับแผงวาล์วด้านใน เฉพาะพอร์ตแบบกดเข้าที่สัมผัสภายนอก เรียบร้อยและป้องกันการสัมผัส

     • การเจาะผนังกั้นห้องคลีนรูม: การเจาะท่ออากาศแบบปิดผนึกระหว่างห้องคลีนรูมและอุปกรณ์โดยไม่ทำลายสภาพแวดล้อมที่สะอาด

     • อุปกรณ์สายไฟหนาแน่นสำหรับอุปกรณ์ขนาดกะทัดรัด:KQ2E04-00J สำหรับแผงบางบนเครื่องจักรขนาดเล็กเพื่อประหยัดพื้นที่สำหรับโครงร่างหลายวงจร
