กระบอกลม

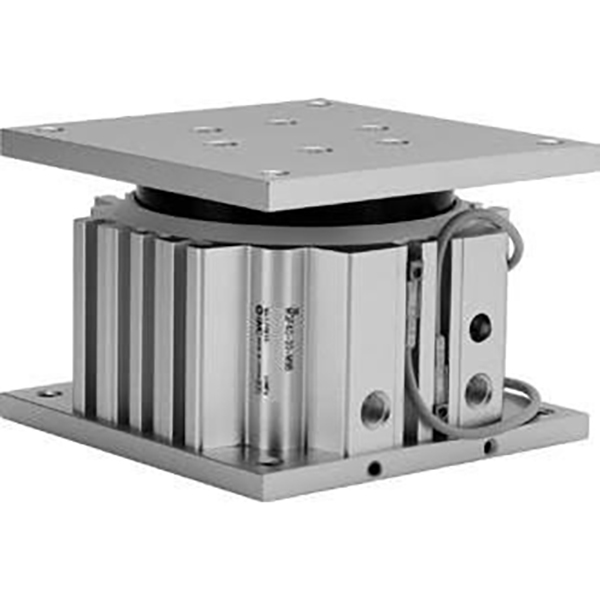

กระบอกสูบโต๊ะนำทางโปรไฟล์ต่ำ SOLH MGF สามารถใช้แทนกันได้อย่างสมบูรณ์กับชิ้นส่วน SMC ที่เข้าคู่กัน ออกแบบมาพร้อมกับปลอกไกด์ที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ในตัว ซึ่งทำลายข้อจำกัดด้านทิศทางของกระบอกสูบแกนนำคู่แบบดั้งเดิม และมอบประสิทธิภาพป้องกันการโก่งตัว 360° ที่สม่ำเสมอต่อโหลดเยื้องศูนย์ ความสูงในการติดตั้งโดยรวมลดลง 15%~20% เมื่อเทียบกับซีรีส์ MGQ สำหรับรูปแบบที่กะทัดรัดเป็นพิเศษ ขนาดรูที่มีจำหน่าย: φ40, φ63, φ100 มม. พร้อมช่วงชักสั้นมาตรฐานตั้งแต่ 30 มม. ถึง 100 มม. ปรับให้เหมาะสมสำหรับการใช้งานหนักช่วงชักสั้น หมุดป้องกันการหมุนในตัวให้แรงบิดที่สูงมากสูงสุดถึง 409 N·m สำหรับรุ่น φ100 มีความเสถียรภายใต้แรงเยื้องศูนย์จากทุกทิศทางโดยไม่มีการติดขัดหรือการเคลื่อนที่ โดยมีความแม่นยำในการป้องกันการหมุนสูงสุดที่ ±0.05° รองรับการติดตั้งแบบสองทิศทางจากบนและล่าง ช่องตัว T ที่ทั้งสามด้านของตัวเครื่องทำให้สามารถติดตั้งสวิตช์แม่เหล็กได้ทั้งสี่ด้าน มีการติดตั้งบัฟเฟอร์ยางปลายคู่แบบมาตรฐานและการทำงานแบบไร้น้ำมันที่ไม่ต้องบำรุงรักษา เวอร์ชันทำความสะอาดฝุ่นต่ำที่มีคำนำหน้า 10 ตรงตามข้อกำหนดที่เข้มงวดของเซมิคอนดักเตอร์ อุปกรณ์อิเล็กทรอนิกส์ 3C และห้องปฏิบัติการทางการแพทย์ เบากว่าโครงสร้างทั่วไปประมาณ 15% มีการใช้กันอย่างแพร่หลายสำหรับการดันชิ้นงาน การดีดออกของจิ๊ก การพลิกตำแหน่งสถานี และการดันงานหนักในระยะสั้น เป็นตัวกระตุ้นแบบนิวแมติกขนาดกะทัดรัดในอุดมคติที่ต้องการการป้องกันการโก่งตัวรอบทิศทางและความจุแรงบิดสูงภายในพื้นที่การติดตั้งที่จำกัด

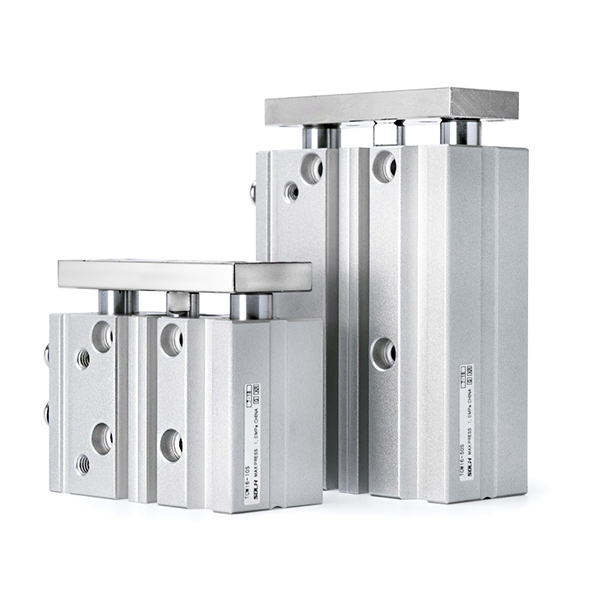

กระบอกสูบแกนนำสามแกนซีรีส์ SOLH TC เป็นการแทนที่โดยตรงสำหรับซีรีส์ SMC MGP ใช้โครงสร้างสามแกนแบบบูรณาการซึ่งประกอบด้วยแกนนำสองอันบวกกับแกนลูกสูบกลางซึ่งมีความแข็งแกร่งสูงเป็นพิเศษ ความต้านทานแรงบิดและความสามารถในการรับน้ำหนักด้านข้างมากกว่าสองเท่าของกระบอกสูบแกนนำคู่แบบทั่วไป ซึ่งป้องกันการโก่งตัวและการชดเชยตำแหน่งได้อย่างมีประสิทธิภาพ ขนาดรูที่มีจำหน่ายมีตั้งแต่ φ6 มม. ถึง 100 มม. โดยมีสองแกนหลัก: ประเภทตลับลูกปืนเม็ดกลมพรีซิชั่ TCL ให้แรงเสียดทานต่ำเป็นพิเศษและการเคลื่อนไหวที่ราบรื่นเพื่อการยกความถี่สูงและการวางตำแหน่งที่แม่นยำ ประเภทตลับลูกปืนเลื่อนโลหะผสมทองเหลือง TCM มีความต้านทานการสึกหรอและทนต่อแรงกระแทกที่เหนือกว่าสำหรับงานหนัก สภาพแวดล้อมที่เต็มไปด้วยฝุ่น และการหยุดสายพานลำเลียง ระยะชักมาตรฐานครอบคลุมตั้งแต่ 5 มม. ถึง 500 มม. การกำหนดค่าเสริมประกอบด้วยการปรับระยะชักแบบ J (ช่วงที่ปรับได้สูงสุด 50 มม.) และเวอร์ชันอุณหภูมิสูง -T ที่ทำงานอย่างต่อเนื่องตั้งแต่ -20°C ถึง 120°C การกำหนดค่ามาตรฐานประกอบด้วยวงแหวนแม่เหล็กในตัว ยางบัฟเฟอร์ปลายคู่ และการทำงานแบบไร้น้ำมันที่ไม่ต้องบำรุงรักษา รูยึดแบบหลายทิศทางและช่องสี่ด้านสำหรับสวิตช์แม่เหล็กถูกรวมเข้าด้วยกัน ในขณะที่ช่องอากาศคู่ที่ด้านบนและด้านข้างช่วยให้สามารถจัดวางท่อได้อย่างยืดหยุ่น อุปกรณ์เสริมหน้าแปลนและฐานยึดเท้ารองรับการวางแนวการติดตั้งที่หลากหลาย แรงดันใช้งานอยู่ในช่วงตั้งแต่ 0.1 MPa ถึง 1.0 MPa และรูกำหนดตำแหน่งเกณฑ์มาตรฐานช่วยให้มั่นใจในความแม่นยำในการทำซ้ำที่เชื่อถือได้ ใช้กันอย่างแพร่หลายในการยกตัวกั้นสายพานลำเลียง การจัดการ PCB และการย้ำในอุปกรณ์อิเล็กทรอนิกส์ 3C การกระตุ้นประตูบรรจุภัณฑ์ การดีดออกของจิ๊ก และการขับโหลดเยื้องศูนย์ แอคชูเอเตอร์แบบรวมนี้ไม่จำเป็นต้องแยกส่วนประกอบนำทางภายนอก ทำให้การออกแบบกลไกง่ายขึ้นพร้อมประสิทธิภาพด้านต้นทุนที่ยอดเยี่ยมสำหรับสถานีความแม่นยำขนาดเล็กและระบบอัตโนมัติสำหรับงานปานกลางถึงงานหนักทั่วไป

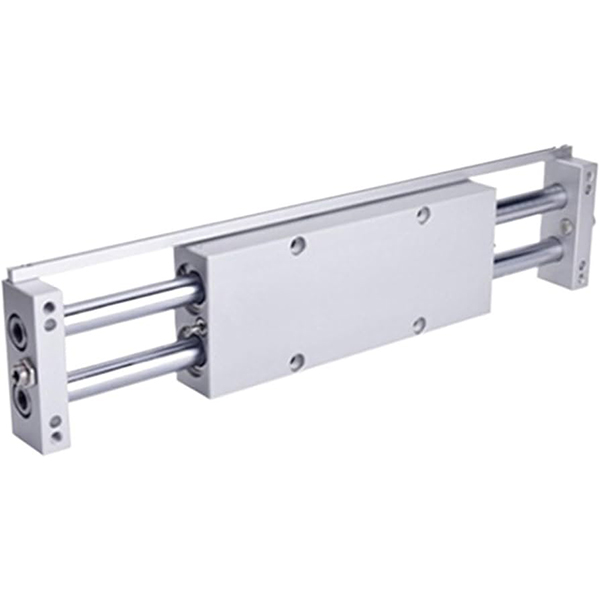

กระบอกสูบสไลด์ก้านคู่ SOLH CX2 ซีรีส์ทำหน้าที่ทดแทนแบบเปลี่ยนได้สำหรับรุ่นมาตรฐาน SMC CX2 สร้างด้วยลูกสูบคู่และก้านลูกสูบคู่ที่สมมาตร ทำให้มีแรงขับเป็นสองเท่า เมื่อเทียบกับกระบอกสูบแบบก้านเดี่ยวที่มีขนาดรูเท่ากันและมีความแข็งแกร่งในตัวที่เหนือกว่า ขนาดรูที่มีจำหน่ายครอบคลุม φ10, 15, 25 มม. พร้อมระยะชักมาตรฐานตั้งแต่ 25 มม. ถึง 200 มม. รุ่นมาตรฐานใช้ระบบนำทางตลับลูกปืนแบบสไลด์ CXWM ที่ได้รับการอัพเกรด (ตลับลูกปืนสไลด์ + บัฟเฟอร์ไฮดรอลิก) และ CXWL (ตลับลูกปืนเม็ดกลม + บัฟเฟอร์ไฮดรอลิก) ได้รับการปรับแต่งสำหรับการใช้งานกระแทกบ่อยครั้งด้วยความเร็วสูง ก้านคู่แบบสมมาตรให้ประสิทธิภาพการป้องกันการหมุนเชิงกลโดยธรรมชาติ โดยมีความแม่นยำสูงสุดถึง ±0.02° สำหรับรู φ25 ซึ่งมีความต้านทานต่อโหลดด้านข้างและโหลดเยื้องศูนย์ได้ดีเยี่ยม ตัวเครื่องเพรียวบางรองรับรูปแบบการประกอบได้สองรูปแบบ: ตัวกระบอกสูบคงที่พร้อมแผ่นปลายขยับได้ หรือแผ่นปลายคงที่พร้อมตัวกระบอกสูบเลื่อนได้ รูยึดสี่ด้านและพอร์ตอากาศสามทิศทางช่วยให้สามารถติดตั้งและเดินท่อได้อย่างยืดหยุ่นในพื้นที่แคบ มีการติดตั้งบัฟเฟอร์ยางปลายคู่มาตรฐานและการทำงานที่ปราศจากน้ำมัน ตัวเลือกรุ่น N ที่ไม่ใช่แม่เหล็กช่วยลดการรบกวนจากแม่เหล็กสำหรับโอกาสที่ไวต่อแม่เหล็ก ใช้กันอย่างแพร่หลายในการถ่ายโอนชิ้นงานที่มีความแม่นยำสำหรับอุตสาหกรรม 3C และเซมิคอนดักเตอร์ การดันและการยกของจิ๊ก รูปแบบกระบอกสูบหนาแน่นภายในอุปกรณ์ขนาดกะทัดรัด การกระตุ้นแบบลูกสูบโหลดปานกลางสำหรับโรงงานอาหาร การแพทย์ และการทำความสะอาด

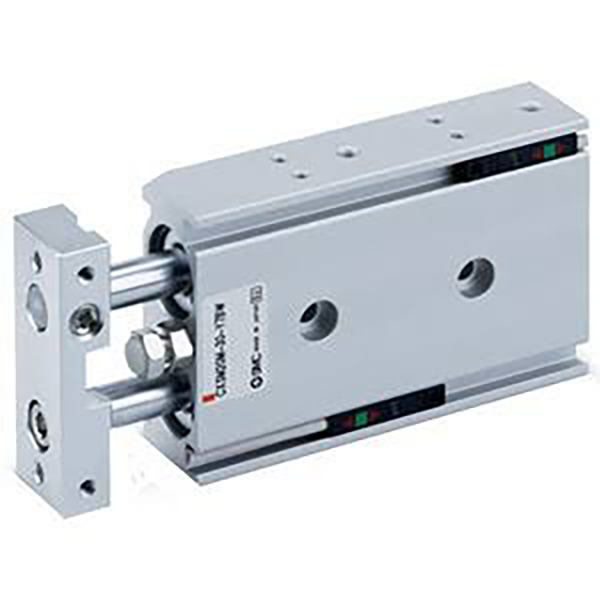

SOLH CXSJ เป็นการทำซ้ำขนาดกะทัดรัดเป็นพิเศษของกระบอกสูบคู่ CXS แบบคลาสสิก โดยสามารถใช้แทนกันได้กับซีรีส์ SMC CXS ดั้งเดิม สร้างด้วยลูกสูบคู่ในตัวและก้านนำทางคู่ ทำให้มีแรงขับเป็นสองเท่าที่ขนาดรูเท่ากัน พร้อมความแม่นยำในการป้องกันการหมุนที่เสถียรที่ ±0.1° ขนาดโดยรวมจะสั้นลงและแคบลง 10%~20% โดยมีน้ำหนักที่เบากว่า ออกแบบมาโดยเฉพาะสำหรับรูปแบบอุปกรณ์ภายในที่แคบมาก มีรุ่นย่อยให้เลือกสี่รุ่น: CXSJM พร้อมลูกปืนสไลด์มีคุณสมบัติต้านทานการสึกหรอและป้องกันฝุ่นได้ดีเยี่ยมสำหรับการวางตำแหน่งทั่วไปที่ความเร็วต่ำ; ประเภทตลับลูกปืนเม็ดกลม CXSJL มีแรงเสียดทานต่ำเป็นพิเศษและการเคลื่อนไหวที่ราบรื่นด้วยความเร็วสูงสุด 800 มม./วินาที สำหรับการหยิบและวางด้วยความถี่สูงความเร็วสูง การออกแบบก้านแบบ Double Through ของ CXSJWM/CXSJWL ช่วยให้สามารถติดตั้งชิ้นงานที่ปลายทั้งสองข้างเพื่อการยกแบบซิงโครนัสทวิภาคีและการวางตำแหน่งตรงกลาง รู φ6 และ φ10 รองรับการเชื่อมต่อทั้งแนวแกนและด้านข้าง ในขณะที่ขนาดอื่นๆ จะใช้ท่อด้านข้างเท่านั้น ขายึดสวิตช์แม่เหล็กแบบพลิกกลับได้รองรับการประกอบที่ปราศจากการรบกวน 4 ทิศทางและการติดตั้งซ้าย-ขวาแบบสมมาตร ยางกันกระแทกปลายคู่มาเป็นอุปกรณ์มาตรฐาน ส่วนต่อท้าย Z ย่อมาจากวงแหวนแม่เหล็กในตัวสำหรับเซ็นเซอร์ตำแหน่ง และมีเวอร์ชันที่ไม่ใช่แม่เหล็กสำหรับสถานการณ์ป้องกันการรบกวนทางแม่เหล็ก ตัวเลือกล็อคส่วนขยาย P และล็อคการดึงกลับ R สามารถยึดแอคชูเอเตอร์ได้อย่างมั่นคงในตำแหน่งที่กำหนด มีการใช้กันอย่างแพร่หลายสำหรับการหยิบและวาง การกดเบา และการจำกัดตำแหน่งที่แม่นยำภายใต้ภาระที่เบาภายในอุปกรณ์อัตโนมัติขนาดกะทัดรัดสำหรับ 3C และสายการผลิตทั่วไป

กระบอกสูบก้านคู่บางที่มีความแข็งเกร็งสูง SOLH CXS สามารถใช้แทนกันได้กับซีรีส์ SMC CXS ดั้งเดิม สร้างด้วยลูกสูบคู่โคแอกเซียลในตัวและแท่งนำคู่สำหรับการกระตุ้นแบบซิงโครนัส ให้แรงขับเกือบสองเท่าเมื่อเทียบกับกระบอกสูบลูกสูบเดี่ยวที่มีขนาดรูเท่ากัน พร้อมความแม่นยำในการป้องกันการหมุนที่เสถียรที่ ±0.1° โครงสร้างการนำแบบผสมผสานให้ความต้านทานที่แข็งแกร่งต่อโหลดด้านข้างและโหลดนอกรีตโดยไม่ต้องใช้ตัวนำทางเสริมภายนอก มีรุ่นย่อยให้เลือกสี่รุ่นหลัก: CXSM พร้อมลูกปืนสไลด์โลหะมีความทนทานต่อการสึกหรอ ประสิทธิภาพกันฝุ่น และความสามารถในการรับน้ำหนักด้านข้างที่เหนือกว่าสำหรับการวางตำแหน่งที่ความเร็วต่ำ การกดทับ และสภาพแวดล้อมที่เต็มไปด้วยฝุ่น ประเภทตลับลูกปืนเม็ดกลม CXSL มีแรงเสียดทานต่ำเป็นพิเศษและการเคลื่อนไหวที่ราบรื่นด้วยความเร็วสูงสุดถึง 400 มม./วินาที สำหรับการหยิบและวางด้วยความถี่สูงความเร็วสูง CXSWM/CXSWL รุ่นก้านสูบคู่ทำให้สามารถติดตั้งฟิกซ์เจอร์ที่ปลายก้านทั้งสองข้างเพื่อการยกแบบซิงโครนัสทวิภาคีและการถ่ายโอนการจัดกึ่งกลาง ยางบัฟเฟอร์ปลายคู่เป็นแบบมาตรฐาน บัฟเฟอร์ลม AZ เป็นอุปกรณ์เสริมสำหรับรูขนาดใหญ่ φ20/25/32 เพื่อดูดซับแรงกระแทกที่ความเร็วสูง ส่วนต่อท้าย Z หมายถึงวงแหวนแม่เหล็กในตัวสำหรับการติดตั้ง D-M9B, D-A93 และเซ็นเซอร์ตำแหน่งอื่นๆ โดยตรง มีให้เลือกหลายแบบที่ไม่ใช่แม่เหล็กสำหรับสภาพการทำงานที่ไวต่อแม่เหล็ก ตัวเลือกตัวล็อคส่วนขยาย P และตัวล็อคแบบดึงกลับ R สามารถล็อคลูกสูบในตำแหน่งที่กำหนดได้ การติดตั้งสามด้าน (ด้านล่าง ด้านบน ด้านข้าง) รองรับรูปแบบกลไกขนาดกะทัดรัดที่หลากหลาย ซึ่งใช้กันอย่างแพร่หลายในการหยิบที่แม่นยำ การขนย้ายวัสดุ การวางตำแหน่ง และการกดเบา ๆ สำหรับอุปกรณ์อิเล็กทรอนิกส์ 3C และสายการผลิตอัตโนมัติทั่วไป

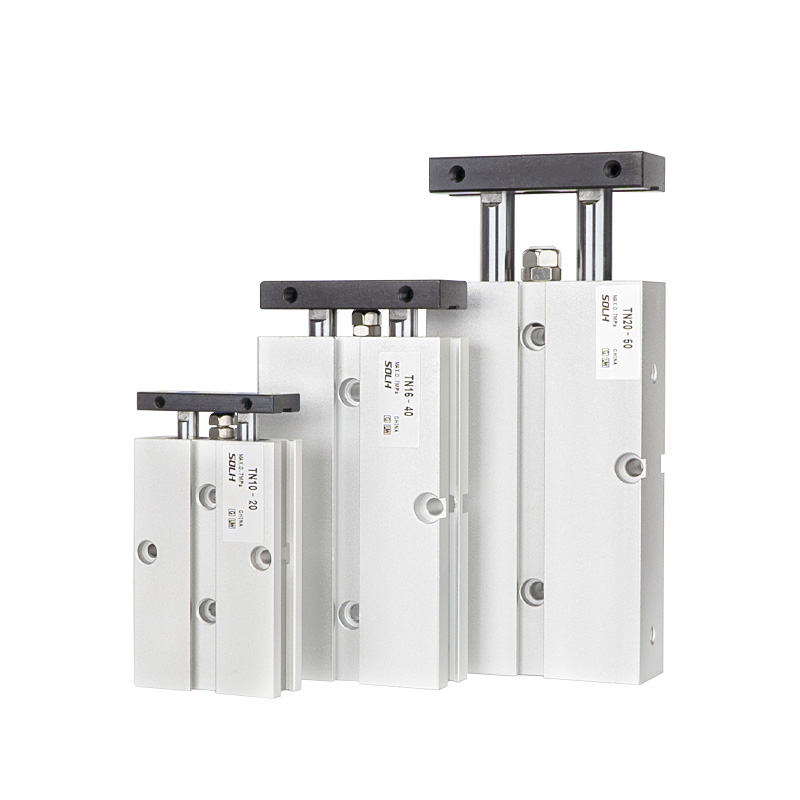

กระบอกสูบเพลาคู่ SOLH TN ที่คุ้มค่าใช้โครงสร้างเพลานำทางคู่ลูกสูบเดี่ยวพร้อมตลับลูกปืนสไลด์เพื่อรูปแบบที่กะทัดรัดและประสิทธิภาพด้านต้นทุนที่ยอดเยี่ยม มาพร้อมกับวงแหวนแม่เหล็กในตัวและบัฟเฟอร์ยางด้านหน้าแบบปรับได้สำหรับการปรับจังหวะแบบละเอียด ให้ความแม่นยำในการป้องกันการหมุนที่ ±0.2° เพลาคู่แบบซิงโครไนซ์จะยับยั้งแรงบิดและการสวิงเพื่อรองรับแรงเยื้องศูนย์ด้านข้างเล็กน้อย มีการติดตั้งสามทิศทาง (ด้านบน ด้านล่าง ด้านข้าง) และร่องด้านข้างรองรับการติดตั้งสวิตช์แม่เหล็กโดยตรงโดยไม่ต้องใช้ขายึดเพิ่มเติม มีการจัดหาสองประเภท: ก้านปลายเดี่ยวมาตรฐาน TN และก้านสองทาง TNW โดยที่ TNW ช่วยให้สามารถประกอบฟิกซ์เจอร์ที่ปลายก้านทั้งสองข้างสำหรับการเคลื่อนที่ตรงกลางแบบซิงโครนัสแบบสองทิศทาง เมื่อเปรียบเทียบกับซีรีส์ TR แล้ว TN มีขนาดที่เล็กกว่าและต้นทุนที่ต่ำกว่าโดยไม่มีตัวเลือกการเจาะ φ6 เมื่อเปรียบเทียบกับกระบอกสูบคู่ลูกสูบคู่ CXS/CXSJ แล้ว TN จะส่งเอาต์พุตแรงขับเดี่ยวพร้อมข้อได้เปรียบด้านต้นทุนที่ชัดเจน แต่ความแม่นยำและความสามารถในการรับน้ำหนักต่ำกว่า แรงดันใช้งานอยู่ระหว่าง 0.15 ถึง 1.0 MPa และความสามารถในการปรับอุณหภูมิโดยรอบครอบคลุม −20°C~70°C มีการใช้กันอย่างแพร่หลายสำหรับการวางตำแหน่งที่มีน้ำหนักเบา การกดอย่างง่าย การหยุดชิ้นงาน และการถ่ายโอนระยะทางสั้นสำหรับสถานีระบบอัตโนมัติทั่วไปที่มีความต้องการความแม่นยำปานกลางและความต้องการในการควบคุมต้นทุน วงแหวนแม่เหล็กชนิด S เป็นมาตรฐานสำหรับทั้งซีรีส์และไม่สามารถถอดออกได้ เธรด Rc เริ่มต้นสามารถปรับแต่งเป็นเธรด G หรือเธรด NPT สำหรับโครงการในต่างประเทศ

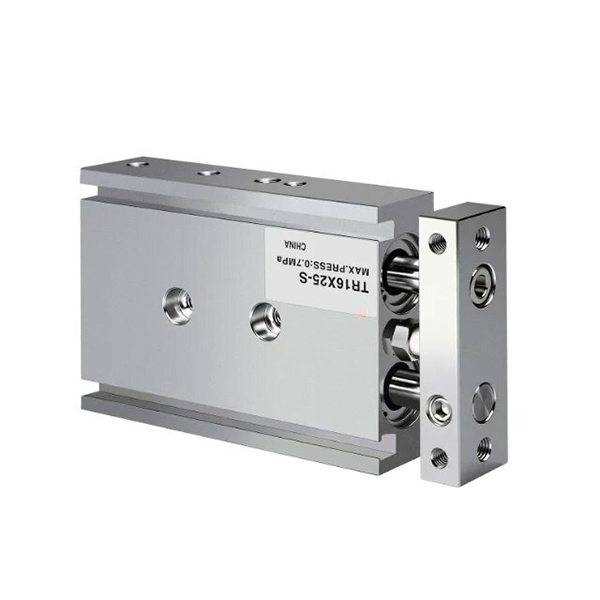

กระบอกสูบเพลาคู่ SOLH TR ผลิตขึ้นตามมาตรฐานอุตสาหกรรม JIS ใช้โครงสร้างเพลานำคู่ลูกสูบเดี่ยวเข้ากันกับบุชลูกปืนสไลด์แบบขยาย โดดเด่นด้วยความแข็งแกร่งของโครงสร้างสูง ทนต่อแรงบิดได้ดีเยี่ยม และความสามารถในการต้านการโก่งตัวที่แข็งแกร่งเหนือกว่ากระบอกสูบเพลาคู่ TN ที่คุ้มราคา ขนาดของรูเจาะทั้งหมดมีตั้งแต่ φ6 ถึง 32 มม. รวมถึง TR ก้านเดี่ยวมาตรฐาน ก้านเจาะคู่ TRW และรุ่น TRJ ขนาดกะทัดรัดน้ำหนักเบา ความแม่นยำในการป้องกันการหมุนสูงถึง ±0.1° สำหรับรู ≥16 มม. และ ±0.2° สำหรับรูขนาดเล็ก φ6/φ10 เพลาคู่จำกัดความเบี่ยงเบนในการสวิงเพื่อรับประกันการทำงานที่มั่นคงตลอดจังหวะที่ยาว แผ่นยางกันกระแทกด้านหน้าแบบปรับได้ทำงานร่วมกับบัฟเฟอร์ด้านหลังแบบตายตัวสำหรับการปรับระยะการเคลื่อนตัว การดูดซับแรงกระแทก และลดเสียงรบกวน มีการติดตั้งสามทาง (บน, ล่าง, ด้านข้าง) และมีพอร์ตเสริมสองด้านให้เลือก ร่องด้านข้างช่วยให้สามารถประกอบสวิตช์แม่เหล็กได้โดยตรงโดยไม่ต้องใช้ขายึดเพิ่มเติม วงแหวนแม่เหล็กในตัวที่มีเครื่องหมายต่อท้าย S เป็นมาตรฐาน ในขณะที่รุ่นแบบกำหนดเองที่ไม่ใช่แม่เหล็กมีไว้สำหรับโอกาสที่ไวต่อการรบกวนจากแม่เหล็ก แรงดันใช้งานอยู่ในช่วง 0.15~1.0 MPa โดยมีอุณหภูมิในการทำงานตั้งแต่ −20°C ถึง 70°C เธรด Rc มาตรฐานสามารถแปลงเป็นเธรด G หรือเธรด NPT สำหรับโครงการวิศวกรรมในต่างประเทศ แตกต่างจากกระบอกสูบคู่ CXS: TR ส่งออกแรงขับเดี่ยวพร้อมความแข็งแกร่งทางกลที่โดดเด่นและความต้านทานการโหลดด้านข้างที่มั่นคงในการใช้งานที่มีระยะชักยาว CXS มีลูกสูบคู่สำหรับแรงขับสองเท่า แรงเสียดทานลดลง และการลูกสูบกลับความเร็วสูงที่ราบรื่นยิ่งขึ้น ซึ่งเหมาะสำหรับการหยิบและวางจังหวะสั้นความถี่สูง ใช้กันอย่างแพร่หลายในการวางตำแหน่งที่แม่นยำ การกดชิ้นงาน การหยุดและถ่ายโอนระยะไกล และสถานีอัตโนมัติทั่วไปที่ต้องการการนำทางที่เชื่อถือได้ภายใต้โหลดที่มีแสงปานกลาง

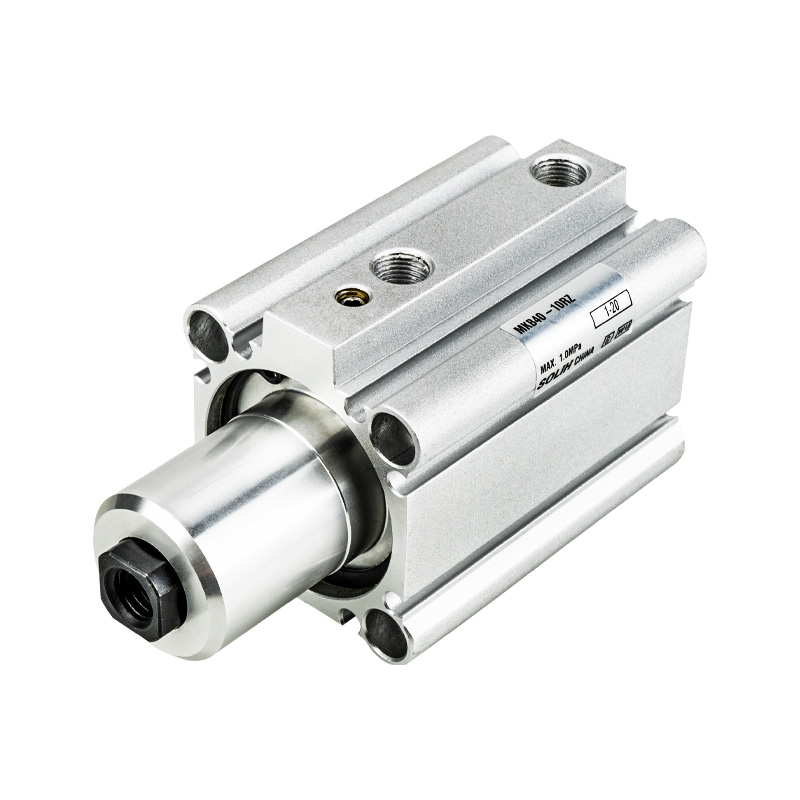

SOLH MK (ชื่อทั่วไปว่า MKB) เป็นกระบอกลมแบบรวมที่หมุน 90° และการจับยึดเชิงเส้นลงด้านล่าง โดยสามารถเปลี่ยนได้กับซีรีส์ MKB ทั่วไป ขนาดรูครอบคลุม φ12~φ63 และจังหวะในการจับยึดมีตั้งแต่ 5 มม. ถึง 50 มม. ความยาวโดยรวมสั้นลง 3~10 มม. เมื่อเทียบกับรุ่น MK2 ทั่วไป เพื่อการจัดวางที่กะทัดรัดยิ่งขึ้น แรงบิดความเฉื่อยที่อนุญาตได้รับการอัพเกรดเป็นสามเท่าเพื่อรับมือกับการจับยึดชิ้นงานที่มีความเฉื่อยสูงด้วยความเร็วสูง และแรงจับยึดสูงสุดที่ φ63 ของรูจะอยู่ที่ 12.4 kN ต่ำกว่า 0.5 MPa เพื่อการยึดจับงานหนักที่เชื่อถือได้ วงจรการทำงาน: ถอยขึ้น → หมุนซ้าย/ขวา 90° → ขยายเพื่อหนีบ ปล่อยตามลำดับย้อนกลับ มุมการหมุนคงที่ 90° พร้อมพิกัดความเผื่อ ±5° ช่วยให้วางตำแหน่งซ้ำได้อย่างมั่นคง ยกเว้นรู φ20 และ φ25 ที่ติดตั้งเซนเซอร์ 2 ด้านเท่านั้น ขนาดอื่นๆ รองรับการติดตั้งสวิตช์แม่เหล็ก 4 ทิศทางเพื่อการ อุปกรณ์สายไฟ เรียบร้อยโดยไม่มีการรบกวน รูทะลุและรูเกลียวปลายคู่ช่วยให้สามารถติดตั้งและติดตั้งหน้าแปลนได้โดยตรง ยางกันกระแทกสองด้านช่วยลดแรงกระแทก การสั่นสะเทือน และเสียงรบกวน การออกแบบที่ปราศจากน้ำมันช่วยให้สภาพแวดล้อมการทำงานที่สะอาดและปราศจากฝุ่น วงแหวนแม่เหล็กในตัวทำงานร่วมกับเซ็นเซอร์ตำแหน่งเพื่อตรวจสอบสถานะแคลมป์/การคลาย สามารถเลือกทิศทางการหมุน RZ ตามเข็มนาฬิกาและทวนเข็มนาฬิกาได้ มีการใช้กันอย่างแพร่หลายในอุปกรณ์จับยึดเครื่องมือกล การวางตำแหน่งการเชื่อม การตอกหมุด ส่วนประกอบ 3C ที่มีความแม่นยำ การหนีบถาดเซมิคอนดักเตอร์ และการจำกัดการพลิกฟิกซ์เจอร์ ช่วยให้การออกแบบทางกลง่ายขึ้นและประหยัดพื้นที่ในการติดตั้งโดยการรวมฟังก์ชันการหมุนและการหนีบเข้าด้วยกัน เลือกขนาดรูที่มีแรงจับยึด ≥ โหลดจริง × 1.5 ปัจจัยด้านความปลอดภัย และสำรองระยะระยะชัก 3~5 มม. เพื่อหลีกเลี่ยงการชนกันทางกล

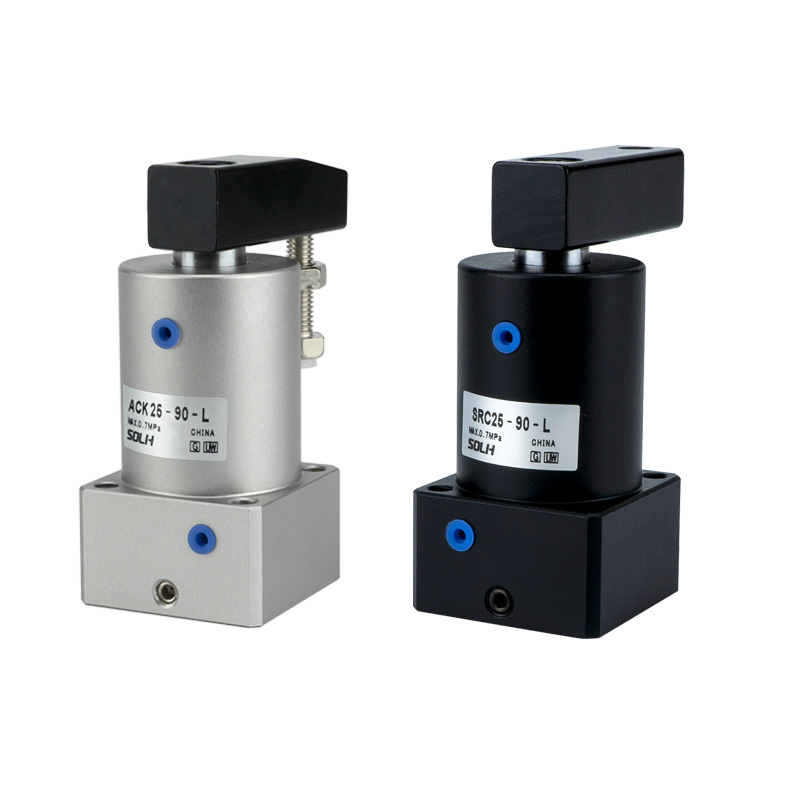

กระบอกสูบมุม SOLH ACK ผสานรวมการเคลื่อนที่แบบผสมของการหมุน 90° มาตรฐาน / ตัวเลือกการหมุน 180° บวกกับการจับยึดลงเชิงเส้นด้วยขนาดรูตั้งแต่ φ25 ถึง φ63 การออกแบบหลักมีโครงสร้างรองรับสามร่องนำ ซึ่งนำความแข็งแกร่งของโครงสร้างที่เหนือกว่าและความต้านทานที่แข็งแกร่งต่อโหลดเยื้องศูนย์ บรรลุความแม่นยำในการกำหนดตำแหน่งเชิงมุมสูงที่ ±1.5° ดีกว่ากระบอกหนีบแบบหมุนทั่วไป มีโครงสร้างให้เลือกสองประเภท: ACK พร้อมแผ่นแรงดันเดี่ยวสำหรับชิ้นงานแคบ และแผ่นแรงดันคู่ ACKD สำหรับชิ้นงานกว้าง การหมุนซ้ายทวนเข็มนาฬิกา (L) และการหมุนขวาตามเข็มนาฬิกา (R) สามารถเลือกได้เพื่อให้ตรงกับเค้าโครงในสถานที่ รอบการทำงาน: ก้านลูกสูบหดกลับและยกขึ้น → หมุนเพื่อหลีกเลี่ยงการรบกวนชิ้นงาน → ขยายลงด้านล่างเพื่อจับยึด การเปิดตัวจะทำงานในลำดับย้อนกลับสำหรับการรีเซ็ต ก้านลูกสูบทำจากเหล็กโลหะผสมที่ผ่านการอบชุบด้วยความร้อน ท่อกระบอกสูบผ่านการอโนไดซ์อย่างหนัก จับคู่กับแหวนปิดผนึกประสิทธิภาพสูงนำเข้าเพื่อให้ทนทานต่อการสึกหรอ ทนต่อการกัดกร่อน การรั่วไหลของอากาศต่ำ และอายุการใช้งานที่ยาวนาน รูทะลุสี่รูด้านล่างรองรับการติดตั้งโดยตรงและการติดตั้งหน้าแปลน ร่องเซ็นเซอร์ในตัวอำนวยความสะดวกในการประกอบสวิตช์แม่เหล็กเพื่อตรวจสอบสถานะแคลมป์และการปล่อย แต่ละรูมีจังหวะการหนีบมาตรฐานคงที่ แรงจับยึดสูงสุด φ63 ถึง 1,050 N ภายใต้แรงดันใช้งาน 0.5 MPa แรงดันใช้งานอยู่ในช่วง 0.15~1.0 MPa พร้อมความสามารถในการปรับอุณหภูมิได้กว้างตั้งแต่ −20°C ถึง 80°C มีการใช้กันอย่างแพร่หลายในเครื่องมือกล การวางตำแหน่งการเชื่อม การยึดป้องกันการเลื่อนสำหรับกระบวนการปั๊ม การยึดฟิกซ์เจอร์ของถาดอิเล็กทรอนิกส์ และการวางตำแหน่งสำหรับกลไกการหมุนเวียน โดยจะมาแทนที่กระบอกสูบแบบหมุนและแบบหนีบที่แยกกัน เพื่อลดความซับซ้อนของรูปแบบกลไกและประหยัดพื้นที่ในการติดตั้ง เลือกขนาดรูที่เหมาะสมด้วยแรงจับยึดตามทฤษฎี ≥ โหลดจริง × 1.5 ปัจจัยด้านความปลอดภัย และสำรองระยะระยะชัก 3~5 มม. จากการชนทางกล
