กระบอกลม

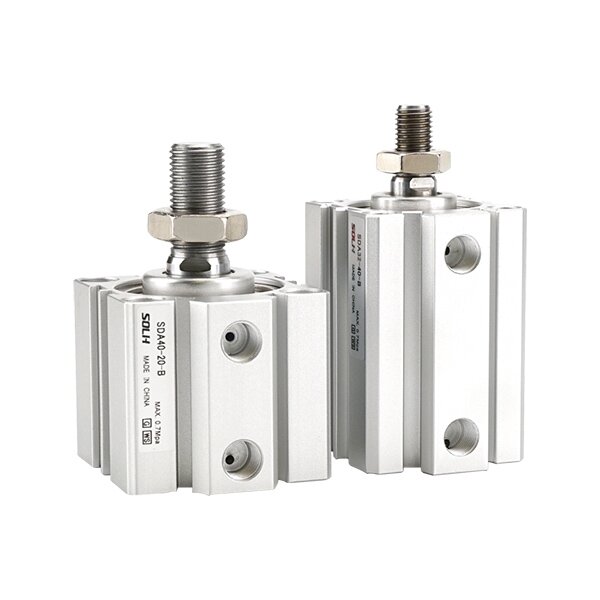

SOLH SDA กระบอกสูบขนาดกะทัดรัดทรงสี่เหลี่ยมบางพิเศษเป็นแอคชูเอเตอร์แบบนิวแมติกขนาดกะทัดรัดราคาประหยัด ความยาว ตัวเครื่อง มีเพียง 1/2 ถึง 1/3 ของกระบอกสูบคันชักมาตรฐาน และรองรับการติดตั้งแบบฝังเพื่อประหยัดพื้นที่ ขนาดการติดตั้งสามารถใช้แทนกันได้กับซีรี่ส์ Airtac ACQ และ SMC CQ2 นำเสนอรุ่นต่างๆ ที่ครอบคลุม: การแสดงสองทาง, สปริงกลับเดี่ยว SSA/STA, ก้านคู่ SDAD, ระยะชักแบบปรับได้ SDAJ และรุ่นที่ติดตั้งแม่เหล็ก SDAS กันชนยางในตัวที่ปลายทั้งสองข้างดูดซับแรงกระแทกและลดเสียงรบกวน ซีลแรงเสียดทานต่ำที่สะสมด้วยจาระบีช่วยให้การทำงานแบบไร้น้ำมันในระยะยาว ขนาดรู φ12~100 มม. เหมาะสำหรับการดันช่วงชักสั้น การหนีบ และการวางตำแหน่ง ซึ่งใช้กันอย่างแพร่หลายในระบบอัตโนมัติ 3C เครื่องจักรบรรจุภัณฑ์ และอุปกรณ์ติดตั้ง เป็นโซลูชันที่คุ้มค่าสำหรับอุปกรณ์ที่มีพื้นที่จำกัด

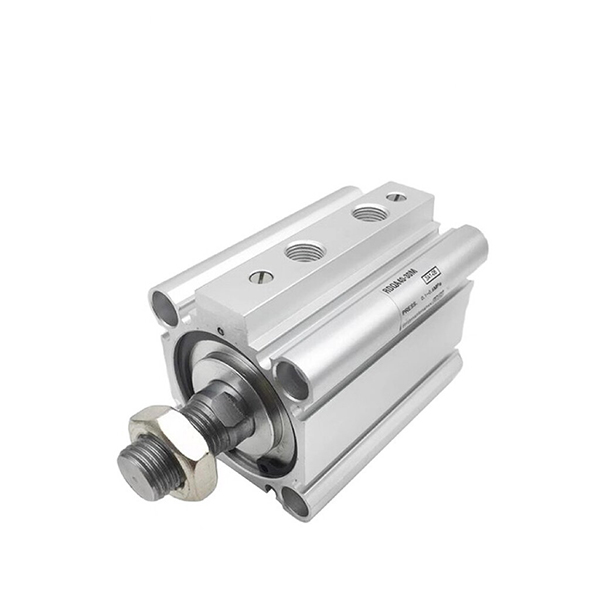

กระบอกสูบแบบบาง SOLH RQ สามารถใช้แทนกันได้กับซีรีส์ SMC RQ/RDQ ใช้โครงสร้างเบาะลมในตัวแบบไร้วงแหวนที่มีความสามารถในการดูดซับพลังงาน 3 เท่าของบัฟเฟอร์ยาง CQ2 และลดเสียงรบกวนในการทำงานลง 50% กระบอกทรงสี่เหลี่ยมบางเฉียบสั้นกว่ากระบอกลมแบบบางแบบเบาะลมทั่วไปถึง 20% และขนาดการติดตั้งพอดีกับ CQ2 และ CQS สำหรับการเปลี่ยนทดแทนโดยตรง รุ่นต่างๆ ครอบคลุม RQ ที่ไม่ใช่แม่เหล็ก, RDQ ที่ติดตั้งด้วยแม่เหล็ก และ RLQ ที่ล็อคได้สำหรับการป้องกันการตกหล่นในแนวตั้ง เหมาะสำหรับการหมุนกลับความเร็วสูงอย่างต่อเนื่องที่ 50~500 มม./วินาที ขนาดรูเจาะ φ20~100มม. และรองรับการทำงานแบบไม่ใช้น้ำมัน ใช้กันอย่างแพร่หลายในการโหลด/ขนถ่ายอัตโนมัติรอบสูง การหนีบและการวางตำแหน่งที่แม่นยำซึ่งต้องการแรงกระแทกต่ำและมีเสียงรบกวนต่ำ

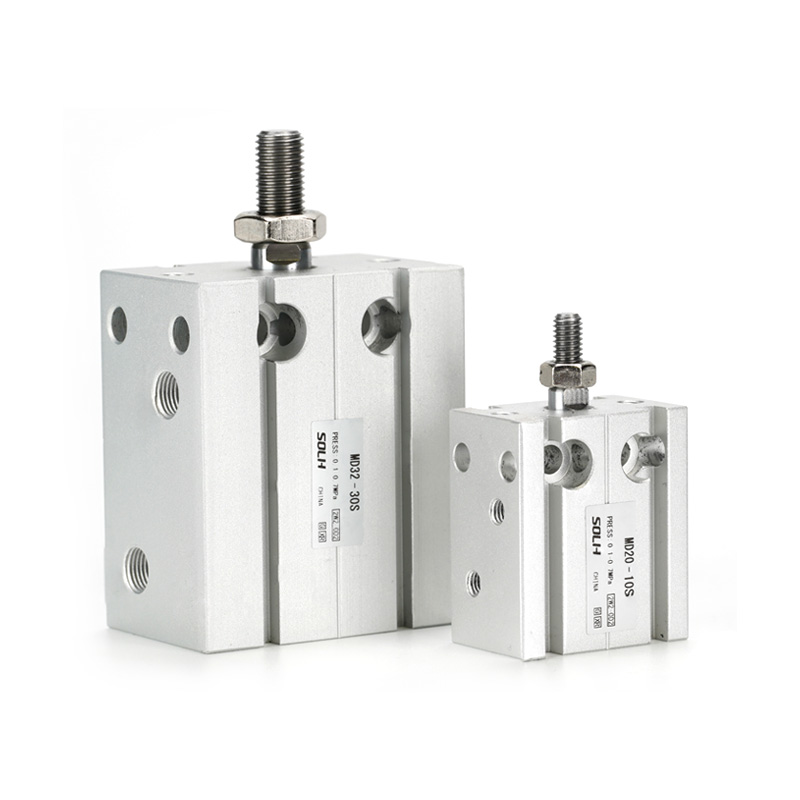

กระบอกสูบขนาดกะทัดรัดแบบติดตั้งฟรีหลายตำแหน่ง SOLH MD มีรูสำหรับติดตั้งแบบเกลียวที่หกด้านของตัวบล็อก เพื่อการติดตั้งแบบไม่มีขายึดในทุกมุม ซึ่งบางกว่ากระบอกสูบทรงกลมมาตรฐานถึง 30%~50% เพื่อให้พอดีกับโครงร่างอุปกรณ์ที่แคบและมีความหนาแน่นสูง รุ่นย่อย 5 รุ่นครอบคลุมโหมดการทำงานทั้งหมด: MDD แบบก้านเดี่ยวแบบมาตรฐาน, MSD แบบก้านเดี่ยวแบบเดี่ยว (การยืดสปริง) / MTD (การหดกลับของสปริง), MDD แบบก้านคู่แบบต้านแรงบิด และ MDJ แบบก้านคู่แบบปรับระยะการชักได้ ขนาดรูเจาะมีตั้งแต่ 6 ถึง 32 มม. โดยมีระยะชักมาตรฐาน 5~60 มม. แต่ละยูนิตมาพร้อมกับบัฟเฟอร์ยางด้านหน้าและช่องด้านข้างคู่สำหรับเซ็นเซอร์แม่เหล็ก ส่วนต่อท้าย-S ย่อมาจากแม่เหล็กถาวรในตัวที่เข้ากันได้กับสวิตช์กก CMSH/DMSH ก้านลูกสูบใช้บูชหล่อลื่นในตัวเพื่อการทำงานที่ราบรื่นไร้น้ำมัน รุ่นก้านคู่ช่วยลดการโก่งตัวด้านข้างจากโหลดออฟเซ็ต ในขณะที่ MDJ มีสกรูปรับด้านหลังเพื่อการปรับระยะอย่างละเอียดที่ยืดหยุ่น ใช้กันอย่างแพร่หลายกับการหนีบ งานเบา การดีดออก การย้ำ และการวางตำแหน่งที่แม่นยำของจิ๊กขนาดเล็กใน 3C เซมิคอนดักเตอร์ และเครื่องจักรอัตโนมัติขนาดเล็กทั่วไป

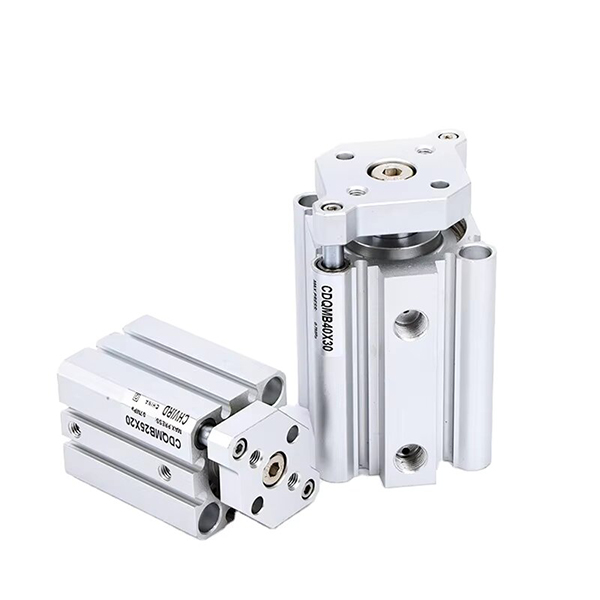

กระบอกสูบแบบบางที่มีความแข็งเกร็งสูง SOLH CQM สามารถใช้แทนกันได้กับ SMC CQM/CDQM สร้างขึ้นบนโครงสร้างกระบอกสูบบางของ CQ2 พร้อมด้วยไกด์ร็อดคู่ขนานในตัว โดยรักษาความยาวลำตัวให้เท่ากับ CQ2 และไม่ต้องใช้ไกด์ภายนอก ความต้านทานโหลดด้านข้างสูงกว่ากระบอกสูบ CQ2 มาตรฐาน 2~4 เท่า โดยมีความทนทานต่อการหมุนของก้านลูกสูบ ≤±0.2° รุ่นต่างๆ ได้แก่ CQM ที่ไม่ใช่แม่เหล็ก, CDQM ที่ติดตั้งแม่เหล็ก และรุ่นอายุการใช้งานยาวนาน CQM-XB24 ติดตั้งด้วยกันชนยางที่ปลายทั้งสองข้างและรองรับการทำงานแบบไร้น้ำมัน ขนาดรู φ12~100มม. ขนาดการติดตั้งเข้ากันได้กับ CQ2/CQS เหมาะอย่างยิ่งสำหรับการกดที่แม่นยำในช่วงชักสั้นและการจับยึดฟิกซ์เจอร์ด้วยโหลดออฟเซ็ตในระบบอัตโนมัติของการประกอบชิ้นส่วนอิเล็กทรอนิกส์

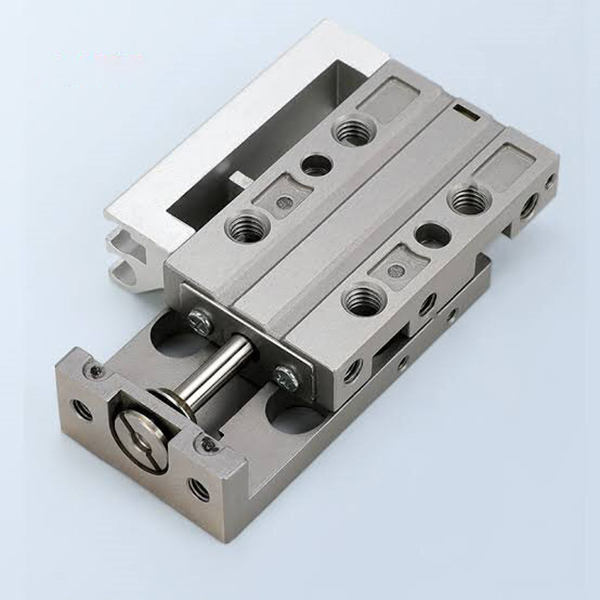

โต๊ะสไลด์นิวแมติกความแม่นยำสูงขนาดกะทัดรัดพิเศษ SOLH MXJ สามารถใช้แทนกันได้กับซีรีส์ SMC MXJ ติดตั้งรางนำเชิงเส้นตรงลูกบอลสแตนเลสในตัว ทำให้ได้รับความแม่นยำของการขนานที่ 0.005 มม. และความแม่นยำของตำแหน่งซ้ำ ± 0.01 มม. ตัวเครื่องน้ำหนักเบาบางเฉียบรองรับการติดตั้งสามด้านด้านบน ด้านล่าง และด้านข้าง ซึ่งเล็กกว่าโต๊ะสไลด์ MXQ ถึง 30%~50% ขนาดรูเจาะ φ4.5~16มม. พร้อมด้วยบัฟเฟอร์ยางปลายคู่ และลิมิตเตอร์โลหะที่เป็นอุปกรณ์เสริมสำหรับระยะชักที่ปรับได้ 0~5มม. การออกแบบที่สมมาตรช่วยให้สามารถสลับท่อและเซ็นเซอร์จากซ้ายไปขวาได้ เหมาะสำหรับสภาพแวดล้อมที่สะอาดไร้น้ำมัน มีความสามารถในการเคลื่อนที่ช่วงชักสั้นความถี่สูงที่มีความเสถียร ซึ่งนำมาใช้กันอย่างแพร่หลายสำหรับการเคลื่อนที่เชิงเส้นระดับไมครอนในการจัดการไมโคร 3C, การตรวจสอบด้วยแสง, การประกอบขนาดเล็ก และอุปกรณ์อัตโนมัติทางการแพทย์ขนาดกะทัดรัด

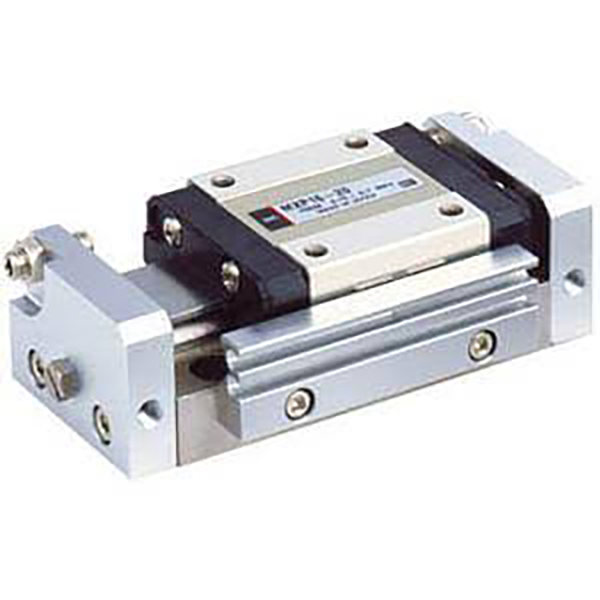

โต๊ะสไลด์นิวแมติกความแม่นยำสูงพิเศษ SOLH MXP สามารถใช้แทนกันได้กับซีรีส์ SMC MXP ใช้ตัวเครื่องสเตนเลสสตีลมาร์เทนซิติกในตัวและรางนำเชิงเส้นตรงแบบลูกบอลในตัว ทำให้มีการเคลื่อนที่แบบขนานที่ 0.004 มม. ข้อผิดพลาดในการหมุนลดลงถึง ±0.03° และความแม่นยำในการกำหนดตำแหน่งซ้ำ ±0.01 มม. ตัวเครื่องขนาดกะทัดรัดแคบเป็นพิเศษบางกว่ารุ่น MXJ ถึง 10%~20% รองรับการติดตั้งสามด้านและการวางท่อตามแนวแกน/ด้านข้างแบบสลับได้ ขนาดรูเจาะ φ6~16มม. ที่มาพร้อมกับบัฟเฟอร์ยางมาตรฐาน ตัวเลือกตัวจำกัดโลหะ และบัฟเฟอร์ไฮดรอลิกสำหรับ φ8 ขึ้นไป รองรับสภาพแวดล้อมที่สะอาดไร้น้ำมันและความถี่สูงที่เสถียร เหมาะสำหรับสถานีระบบอัตโนมัติในพื้นที่จำกัดที่ต้องการความแม่นยำในการเคลื่อนไหวที่เข้มงวด เช่น การตรวจสอบด้วยแสง การติดชิป การประกอบชิ้นส่วนขนาดเล็ก และอุปกรณ์ทางการแพทย์ระดับพรีเมียม

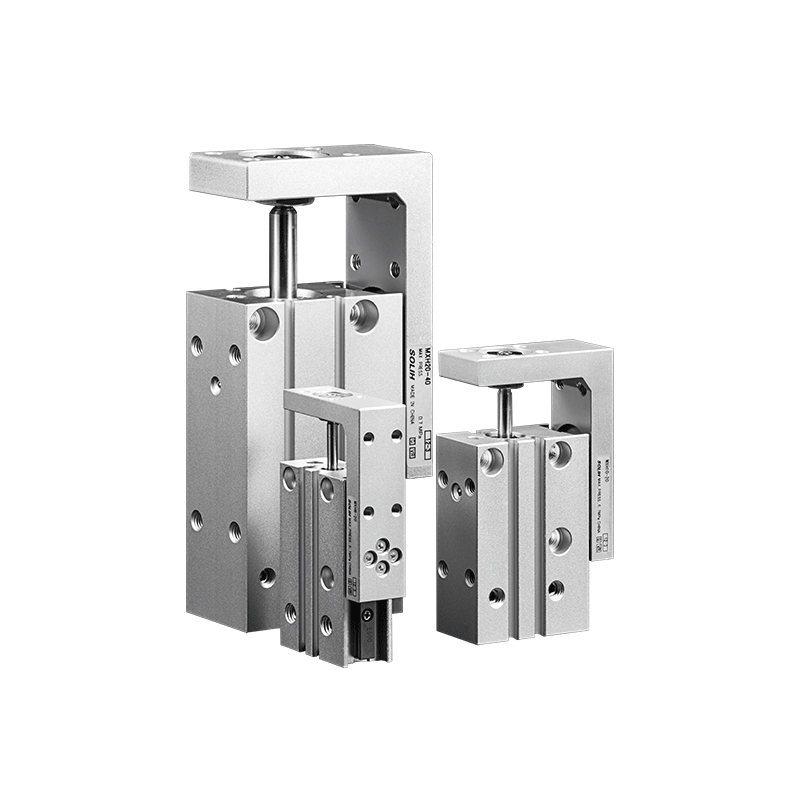

โต๊ะสไลด์นิวแมติกขนาดกะทัดรัดแคบ SOLH MXH สามารถใช้แทนกันได้กับซีรีส์ SMC MXH ขับเคลื่อนด้วยลูกสูบคู่และติดตั้งรางนำลูกบอลแบบหมุนเวียน ใช้ตัวเครื่องที่แคบเป็นพิเศษซึ่งเหมาะสำหรับการจัดวางแบบเคียงข้างกันที่หนาแน่น มีความสามารถในการต้านออฟเซ็ตและต้านแรงบิดที่ยอดเยี่ยม พร้อมแรงบิดที่อนุญาตประมาณ 6 เท่าของตัวเลื่อน MXU แบบดั้งเดิม ความแม่นยำในการวางตำแหน่งซ้ำ ±0.02 มม. และระยะชักมาตรฐานสูงสุดถึง 60 มม. รองรับการติดตั้ง 4 ทิศทางและการวางท่อ 3 ด้าน มาพร้อมกับแม่เหล็กในตัวที่เข้ากันได้กับสวิตช์แม่เหล็กต่างๆ ยางบัฟเฟอร์ปลายคู่ และช่วยให้การทำงานแบบไร้น้ำมันได้อย่างต่อเนื่อง ขนาดรู φ6~20มม. ใช้กันอย่างแพร่หลายสำหรับการถ่ายโอนความถี่สูงระยะชักยาวที่มีความแม่นยำปานกลางของส่วนประกอบ 3C และชิ้นส่วนพลาสติกขนาดเล็กภายใต้คานยื่นหรือโหลดข้างเดียวในอุปกรณ์อัตโนมัติที่มีพื้นที่จำกัด

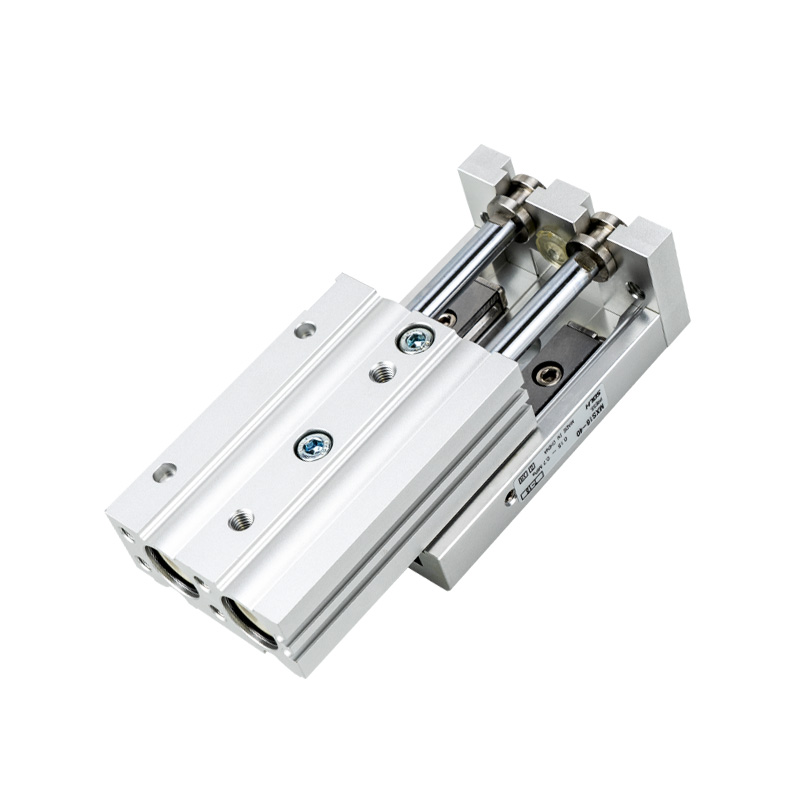

โต๊ะสไลด์นิวแมติกในตัว SOLH MXS ที่มีความแข็งแกร่งสูงสามารถสับเปลี่ยนกับซีรีส์ SMC MXS ได้อย่างสมบูรณ์ ใช้ระบบขับเคลื่อนแบบลูกสูบคู่และรางนำแบบลูกกลิ้งแบบขวางที่โหลดไว้ล่วงหน้าสำหรับการเคลื่อนที่แบบไม่มีระยะห่าง โดยให้แรงขับเป็นสองเท่าของตัวเลื่อนแบบสูบเดียวที่มีรูเท่ากันและมีความแม่นยำในการวางตำแหน่งซ้ำสูงสุด ±0.01 มม. โครงสร้างแบบรวมที่บางเฉียบช่วยประหยัดพื้นที่การติดตั้ง 30%~50% เมื่อเทียบกับกระบอกสูบแบบแยกพร้อมชุดไกด์ภายนอก รองรับการติดตั้งแบบสามด้านพร้อมรูหมุดระบุตำแหน่ง (ด้านล่าง ด้านข้าง และแนวแกน) ขนาดรู φ6~25มม. พร้อมระยะชักมาตรฐาน 10~150มม. ตัวเลือกตัวปรับระยะชัก 0~5มม. แม่เหล็กในตัวเหมาะกับสวิตช์แม่เหล็กและช่วยให้การทำงานแบบไร้น้ำมัน ใช้กันอย่างแพร่หลายสำหรับการถ่ายโอนเชิงเส้นที่มีความแข็งแกร่งและมีความแม่นยำสูงในเซมิคอนดักเตอร์ การประกอบที่มีความแม่นยำ 3C และสถานีจัดตำแหน่งส่วนประกอบแบบออปติคอล

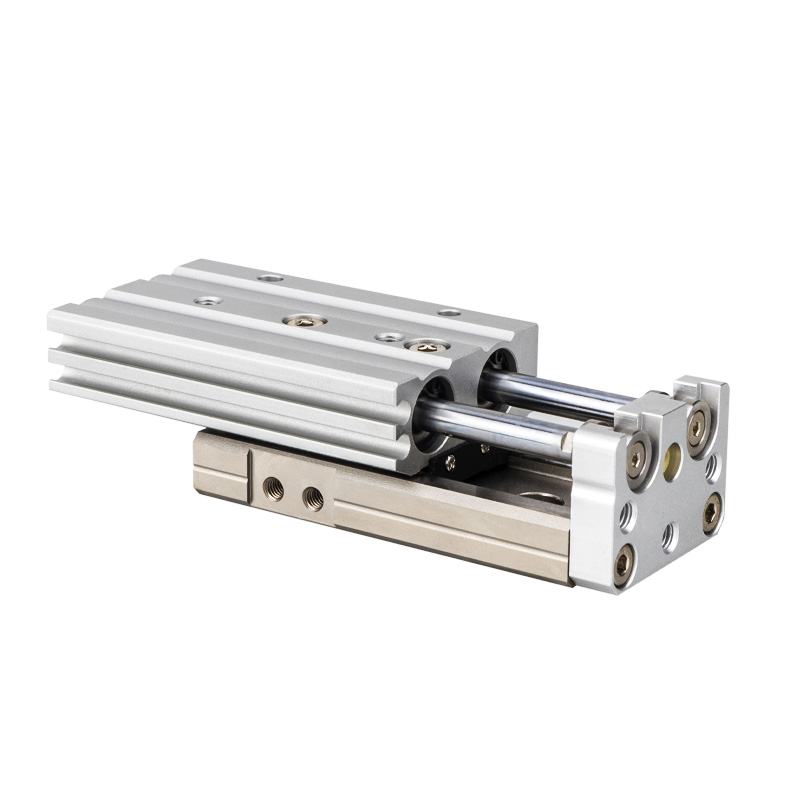

โต๊ะสไลด์ลมราคาประหยัด SOLH MXQ สามารถใช้แทนกันได้กับซีรีส์ SMC MXQ ใช้ระบบขับเคลื่อนแบบลูกสูบคู่และรางนำลูกบอลแบบหมุนเวียนที่ไม่ได้โหลดไว้ล่วงหน้า สร้างขึ้นเป็นยูนิตรวมน้ำหนักเบาบางพิเศษที่มีความสูงต่ำกว่าและน้ำหนักเบากว่า MXS ทำให้ได้รับความแม่นยำในการกำหนดตำแหน่งซ้ำที่ ±0.02 มม. มีการติดตั้งแบบสามด้านพร้อมรูหมุดระบุตำแหน่ง (ด้านล่าง ด้านข้าง และแนวแกน) ขนาดรู φ6~25มม., ระยะชักมาตรฐาน 10~150มม., ตัวปรับระยะชัก 0~5มม. ที่เป็นอุปกรณ์เสริม แม่เหล็กในตัวเหมาะกับสวิตช์แม่เหล็กและรองรับการทำงานแบบไร้น้ำมัน เนื่องจากเป็นแอคชูเอเตอร์เชิงเส้นพื้นฐานที่คุ้มค่าคุ้มราคา จึงเหมาะกับโครงการที่เน้นงบประมาณ และใช้กันอย่างแพร่หลายสำหรับการถ่ายโอนความถี่สูงที่โหลดเบาของชิ้นส่วนอิเล็กทรอนิกส์และพลาสติกขนาดเล็ก และสายการประกอบอัตโนมัติที่มีความแม่นยำมาตรฐาน
