กระบอกลม

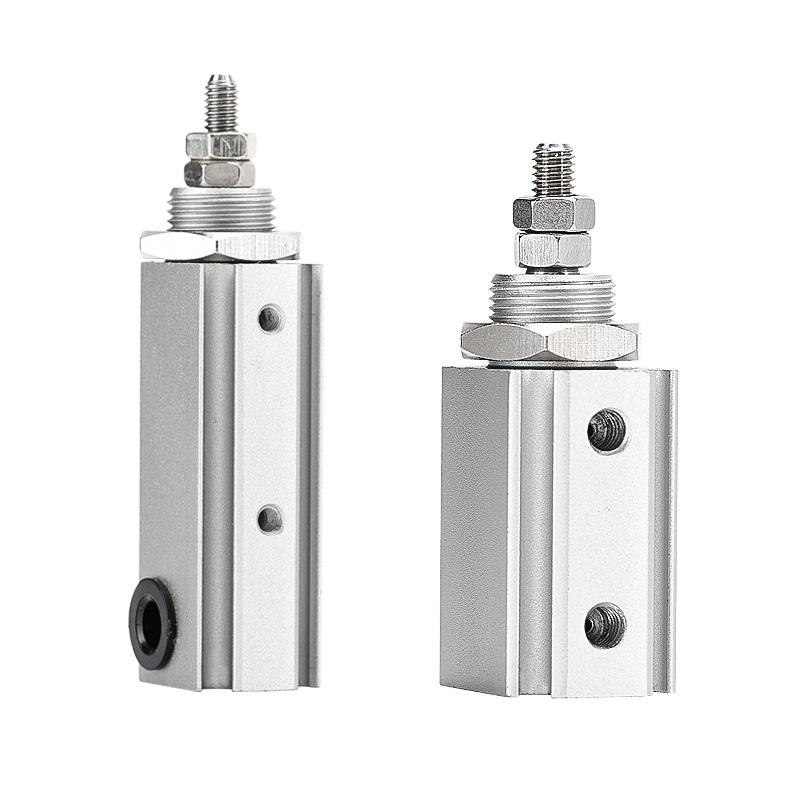

กระบอกลมนิวแมติก SOLH CJP2 แบบเข็มสองทางขนาดกะทัดรัดสามารถเปลี่ยนได้กับรุ่น SMC ที่เทียบเท่ากันโดยสิ้นเชิง ขนาดรูประกอบด้วย Ø4/6/10/16 มม. แบ่งเป็น CJP2 (ไม่มีแม่เหล็ก) และ CDJP2 (วงแหวนแม่เหล็กในตัว) การออกแบบแบบ Double Acting บริสุทธิ์พร้อมเบาะยางที่ปลายทั้งสองข้างเพื่อลดแรงกระแทกและเสียงรบกวน เมื่อเทียบกับซีรีส์ CJP รุ่นเก่า มีโครงสร้างตัวถังที่สั้นกว่าและลดน้ำหนักได้ 55%~65% มีรูปแบบการติดตั้งให้เลือก 6 รูปแบบ: พื้นฐาน แผง หน้าแปลน ตัวยึดแบบวางเท้า และอื่นๆ เหมาะสำหรับการติดตั้งแบบฝัง การยึดตามแนวแกน และการประกอบด้านข้าง ทุกขนาดมาพร้อมกับวงแหวนแม่เหล็ก แม้แต่รุ่น Ø4 ขั้นต่ำก็รองรับสวิตช์แม่เหล็กซีรีส์ M9 คู่สำหรับการตอบรับตำแหน่งแบบสองทิศทาง กระบอกอะลูมิเนียมอะโนไดซ์แข็งและซีล NBR ช่วยให้การทำงานแบบไร้น้ำมันมีอายุการใช้งานมากกว่า 3 ล้านรอบและแรงขับแบบสองทิศทางที่มั่นคง ใช้กันอย่างแพร่หลายสำหรับการใช้งานแบบพุชดึงสองทิศทางระยะสั้น เช่น การดีดชิ้นส่วนขนาดเล็กในอุตสาหกรรม 3C การทดสอบความทนทานของปุ่ม การปรับแต่งเครื่องมือที่มีความแม่นยำอย่างละเอียด และแอคทูเอเตอร์ขนาดเล็กสำหรับอุปกรณ์ทางการแพทย์ จะต้องสงวนอัตราความปลอดภัยของการโหลดขั้นต่ำ 30% ในระหว่างการเลือก เลือก CJP แบบออกทางเดียวหากจำเป็นต้องคืนสปริง และเลือกกระบอกสูบขนาดเล็กพิเศษ CJ1 สำหรับพื้นที่โหลดที่เบาเป็นพิเศษที่จำกัดมาก

กระบอกสูบนิวแมติก SOLH CJP แบบสปริงส่งกลับแบบไมโครพิน สามารถใช้แทนกันได้กับรุ่น SMC ที่เทียบเท่ากัน ขนาดรูครอบคลุม Ø4/6/10/16 มม. รวมถึงรุ่น CJP (ไม่มีวงแหวนแม่เหล็ก) และ CDJP (วงแหวนแม่เหล็กในตัว) การออกแบบแบบแสดงเดี่ยวจะขยายออกไปภายใต้การจ่ายอากาศและหดกลับโดยอัตโนมัติผ่านสปริงเมื่อมีการตัดอากาศพร้อมคุณสมบัติความปลอดภัยในการรีเซ็ตการปิดเครื่อง หากไม่มีเบาะในตัว ให้การตอบสนองที่รวดเร็วและความถี่ในการปั่นจักรยานสูงสุดถึง 250 cpm มีรูปแบบการติดตั้งให้เลือกสองแบบ: ตัวยึดแผง B และตัวยึดแบบฝังเรียบ S สามารถฝังตัวเครื่องที่สั้นเป็นพิเศษไว้ภายในเครื่องจักรได้เพื่อประหยัดพื้นที่ในการติดตั้ง กระบอกทองเหลืองอะโนไดซ์แข็งและซีล NBR รองรับการทำงานในสภาพแวดล้อมที่สะอาดโดยปราศจากน้ำมัน โดยมีอายุการใช้งานมากกว่า 3 ล้านรอบ ใช้กันอย่างแพร่หลายสำหรับการดีดออกทิศทางเดียว การหยุดตำแหน่ง การขับเคลื่อนจิ๊กขนาดเล็ก การทดสอบความทนทานของปุ่ม 3C และการกระตุ้นทิศทางเดียวระยะสั้นอื่นๆ แนะนำให้ใช้อัตราความปลอดภัยของแรงขับขั้นต่ำ 50% ในระหว่างการเลือก เลือกรุ่น Double Acting CJP2 สำหรับการเคลื่อนที่แบบกด-ดึงแบบสองทิศทาง และกระบอกสูบขนาดเล็กพิเศษ CJ1 สำหรับน้ำหนักบรรทุกที่เบาเป็นพิเศษในพื้นที่จำกัดอย่างยิ่ง

กระบอกลมขนาดเล็กชนิดปากกาสเตนเลส SOLH CDJ2 สามารถใช้แทนกันได้กับซีรีส์ SMC CJ2 โดยมีจำหน่ายในขนาดรู φ6/10/16 พร้อมวงแหวนแม่เหล็กในตัวที่เข้ากันได้กับสวิตช์ตำแหน่งแม่เหล็ก สร้างด้วยกระบอกสแตนเลส 304 และก้านลูกสูบเพื่อต้านทานการเกิดสนิมและประสิทธิภาพการป้องกันการกัดกร่อนระดับอ่อน เหมาะสำหรับสภาพแวดล้อมที่มีความชื้น เกรดอาหาร ทางการแพทย์ และสะอาด การออกแบบฝาปิดปลายแบบจีบแบบไม่มีก้านช่วยให้มีโครงร่างที่กะทัดรัดและน้ำหนักเบา รุ่นที่สมบูรณ์ประกอบด้วยรุ่นมาตรฐานที่ทำงานสองทาง CDJ2B, สปริงส่งกลับทางเดียวของ CDJ2E, สปริงขยายทางเดียวของ CDJ2ET และก้านลูกสูบหกเหลี่ยมไม่หมุนของ CDJ2KB สำหรับการวางตำแหน่งป้องกันการบิดตัว เบาะยางมาตรฐาน เบาะลม Z เป็นอุปกรณ์เสริมสำหรับ φ10/16 เพื่อลดแรงกระแทกที่ความเร็วสูง แรงดันเริ่มต้นขั้นต่ำถึง 0.06MPa รองรับการทำงานต่อเนื่องแบบไร้น้ำมันพร้อมอายุการใช้งานมากกว่า 5 ล้านรอบ มีอุปกรณ์ติดตั้งครบชุด รวมถึงหน้าแปลน ฐานยึดเท้า และเคลวิสคู่ให้เลือกใช้ เมื่อเปรียบเทียบกับกระบอกสูบขนาดเล็ก C85 และ MI CDJ2 ให้ข้อมูลจำเพาะที่สมบูรณ์ยิ่งขึ้นและประสิทธิภาพด้านต้นทุนที่ดีกว่า ใช้กันอย่างแพร่หลายสำหรับการเคลื่อนที่แบบกด-ดึงเชิงเส้นความถี่สูงในอุปกรณ์พื้นที่จำกัดสำหรับการทดสอบ 3C เครื่องจักรด้านอาหาร และระบบอัตโนมัติทางการแพทย์ แนะนำให้ใช้อัตราความปลอดภัยขั้นต่ำ 50% สำหรับแรงขับในระหว่างการเลือก

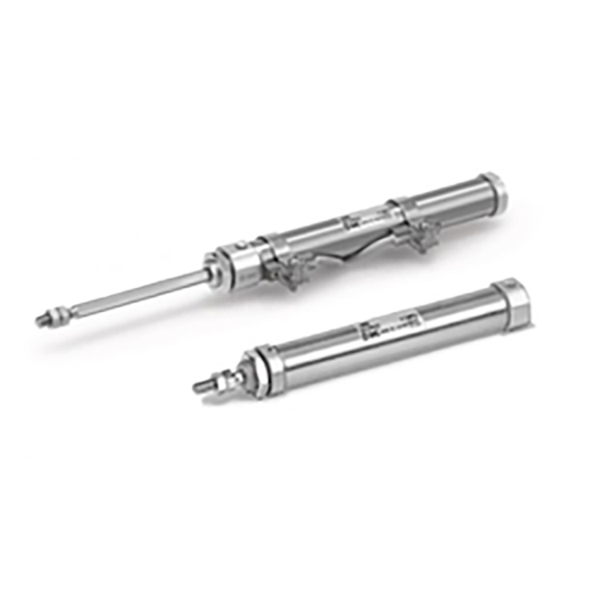

SOLH CJ2K กระบอกสูบสเตนเลสสตีลขนาดเล็กไม่หมุนเป็นของตระกูลกระบอกสูบ CJ2 และมีความสามารถในการสับเปลี่ยนได้เต็มรูปแบบกับ CJ2K ดั้งเดิมที่นำเข้า ขนาดรูครอบคลุม Φ10 และ Φ16 ติดตั้งแกนลูกสูบหกเหลี่ยมและโครงสร้างนำทางในตัวเพื่อประสิทธิภาพการป้องกันการบิดทางกล พิกัดความเผื่อในการหมุน: ≤±1.5° สำหรับ Φ10 และ ≤±1° สำหรับ Φ16 ช่วยขจัดปัญหาการโก่งตัวของโหลดที่เกิดขึ้นกับกระบอกสูบแบบแท่งกลมธรรมดาระหว่างการหมุนกลับ สร้างด้วยกระบอกสแตนเลส 304 เพื่อป้องกันสนิมและความชื้น มีโครงร่างที่บางและกะทัดรัด โหมดการทำงานสามโหมดเป็นตัวเลือก: การแสดงสองครั้ง, การคืนสปริงแบบแสดงเดี่ยวและการขยายสปริงการแสดงเดี่ยว วงแหวนแม่เหล็กในตัวเป็นอุปกรณ์เสริม เข้ากันได้กับสวิตช์แม่เหล็ก M9BW สำหรับการตอบรับตำแหน่ง เบาะยางมาตรฐานที่ปลายทั้งสองข้าง การทำงานแบบไร้น้ำมันรองรับอายุการใช้งานของกลไกสูงสุด 8 ล้านรอบ มีตัวเลือกการติดตั้งหลายแบบ รวมถึงแบบพื้นฐาน การติดตั้งแบบเท้า การติดตั้งแบบแปลน และการติดตั้งแบบเคลวิสคู่ เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการตำแหน่งเชิงมุมคงที่ของฟิกซ์เจอร์ส่วนปลาย เช่น การกดจิ๊กแบบเรียบในระบบอัตโนมัติ 3C การป้อนกล้องเชิงเส้นสำหรับการตรวจสอบด้วยแสง การเคลื่อนย้ายชิ้นงานภายในช่องนำทาง และการดีดชิ้นงานแบนออก แนะนำให้ใช้กระบอกสูบก้านกลมมาตรฐาน CJ2 หากข้อจำกัดเชิงมุมไม่จำเป็นและให้ความสำคัญกับความคุ้มต้นทุน ควรหลีกเลี่ยงการโหลดด้านข้างในแนวรัศมีมากเกินไปบนก้านลูกสูบ เพื่อป้องกันการสึกหรอของไกด์บูชและการเสื่อมสภาพของความแม่นยำในการป้องกันการหมุน

กระบอกสูบนิวแมติกทรงกลมสแตนเลส SOLH CM2/CDM2 เป็นไปตามมาตรฐาน JIS B 8356 และสามารถใช้แทนกันได้กับซีรีส์ SMC CM2 โดยมีจำหน่ายในขนาดรู φ20/25/32/40 มม. แรงขับเอาท์พุตมีช่วงระหว่างกระบอกสูบแบบปากกาขนาดเล็กและกระบอกสูบแบบคันบังคับมาตรฐาน กระบอก ก้านลูกสูบ และฝาปิดปลายใช้สเตนเลส 304 ทนทานต่อสนิมและทนทานต่อความชื้น กรดอ่อน และสภาพแวดล้อมด่างอ่อน เหมาะสำหรับสายการผลิตระบบอัตโนมัติที่สะอาดในอุตสาหกรรมอาหาร ยา และอิเล็กทรอนิกส์ กลุ่มผลิตภัณฑ์ที่หลากหลายประกอบด้วยประเภทการแสดงทางคู่มาตรฐาน CDM2B, การคืน/ขยายสปริงแบบแสดงทางเดียว CM2S/CM2T, กระบอกสูบซิงโครนัสก้านคู่ CM2W และกระบอกสูบก้านไม่หมุนหกเหลี่ยม CM2K รุ่น CDM2 มาพร้อมกับวงแหวนแม่เหล็กในตัวที่เข้ากันได้กับสวิตช์แม่เหล็ก M9B และ A93 สำหรับการตรวจจับตำแหน่ง มีการติดตั้งเบาะยางมาตรฐาน คำต่อท้าย เบาะลมเป็นทางเลือกเพื่อลดเสียงรบกวนจากการกระแทกภายใต้การทำงานที่ความเร็วสูง การปิดผนึกด้วยแรงเสียดทานต่ำช่วยให้การทำงานแบบไร้น้ำมันมีอายุการใช้งานมากกว่า 8 ล้านรอบ รองรับการติดตั้งหลายรูปแบบ: แบบพื้นฐาน, ฐานวางเท้า, หน้าแปลน, ฐานยึดเคลวิส และฐานรองแหนบ ใช้กันอย่างแพร่หลายสำหรับงานผลัก การยก ตำแหน่ง และการหนีบที่มีภาระปานกลาง จะต้องสงวนอัตราความปลอดภัยของแรงขับขั้นต่ำ 50% ในระหว่างการเลือกรุ่น

กระบอกสูบสแตนเลสขนาดเล็กแบบสั้น SOLH CM3 ได้รับการอัพเกรดให้มาทดแทนขนาดกะทัดรัดสำหรับแอคชูเอเตอร์นิวแมติกซีรีส์ CM2 แบบเดิม สร้างขึ้นจากสเตนเลสสตีล 304 ทั้งหมด ทนทานต่อสนิมและการกัดกร่อนของกรด-ด่างอย่างดีเยี่ยม เหมาะสำหรับสภาพแวดล้อมด้านอาหาร ยา และโรงงานที่สะอาด โครงสร้างที่ได้รับการปรับปรุงให้เหมาะสมทำให้ความยาวโดยรวมสั้นลงสูงสุด 29 มม. และลดน้ำหนักลง 21% เมื่อจับคู่กับช่องอากาศสี่ทิศทางเพื่อให้สามารถติดตั้งได้หลายมุมอย่างยืดหยุ่นในพื้นที่อุปกรณ์แคบ มีหลายรูปแบบ รวมถึงก้านลูกสูบแบบ double-acting, spring single-acting, double-rod และ anti-rotation rod ตอบสนองความต้องการในการขับเคลื่อนเชิงเส้นตรงที่หลากหลาย รุ่นแม่เหล็ก CDM3 รองรับการตรวจจับสวิตช์แม่เหล็กสำหรับการควบคุมลูกโซ่อัตโนมัติของ PLC การซีลแบบไร้น้ำมันที่มีแรงเสียดทานต่ำช่วยให้มั่นใจได้ถึงรอบการทำงานที่เสถียรมากกว่า 8 ล้านรอบ โรงงานของเรารักษาการผลิตจำนวนมากและมีสินค้าคงคลังเพียงพอ ซึ่งนำไปใช้อย่างกว้างขวางในบรรจุภัณฑ์ทางการแพทย์ การประกอบทางอิเล็กทรอนิกส์ และการวางตำแหน่งอัตโนมัติในการแปรรูปอาหาร

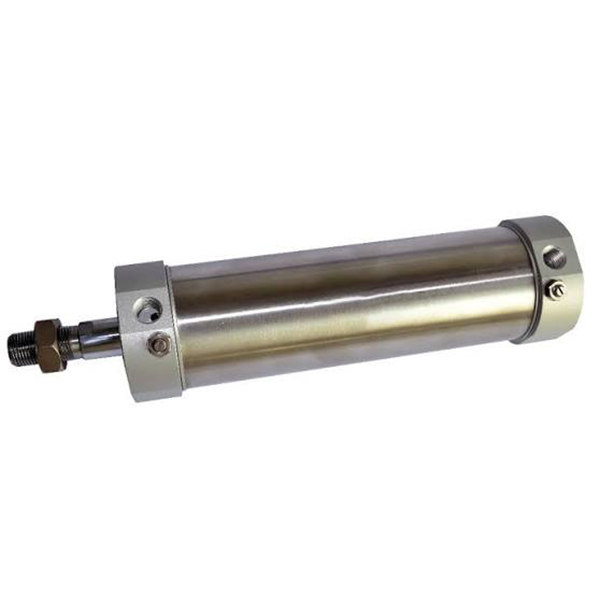

กระบอกสูบนิวแมติกขนาดเล็กสเตนเลสสตีล SOLH ซีรีส์ MG ได้รับการออกแบบทางวิศวกรรมตามมาตรฐานอุตสาหกรรม JIS นำเสนอทางเลือกที่คุ้มค่าแทนซีรีส์ SMC CM2 และ CM3 พร้อมความสามารถในการเปลี่ยนขนาดได้เต็มรูปแบบสำหรับการเปลี่ยนโดยตรงและการปรับปรุงสายการผลิต สร้างด้วยกระบอกสเตนเลสสตีล SUS304 และก้านลูกสูบที่จับคู่กับฝาปิดปลายอะลูมิเนียมความแข็งแรงสูง ทำให้ทนทานต่อสนิมได้ดีเยี่ยมต่อความชื้นสูง ฝุ่น กรดอ่อน และสภาพแวดล้อมที่เป็นด่างอ่อน เหมาะอย่างยิ่งสำหรับระบบอัตโนมัติด้านอาหาร ยา และบรรจุภัณฑ์ การย้ำย้ำด้วยหมุดย้ำช่วยยึดกระบอกและฝาปิดท้ายให้แน่นเพื่อความเสถียรในการป้องกันการสั่นสะเทือนที่ดีเยี่ยมในระหว่างการสลับกลับด้วยความถี่สูงในระยะยาว กลุ่มผลิตภัณฑ์ที่สมบูรณ์ครอบคลุมประเภทการรีเซ็ตการปิดเครื่องแบบดับเบิ้ลแอคติ้ง, สปริงแบบออกฤทธิ์ครั้งเดียว, รุ่นก้านคู่แบบซิงโครนัส และรุ่นอัปเกรดที่มีเบาะลมแบบปรับได้ด้วยตนเอง เพื่อลดแรงกระแทกและเสียงรบกวนในรอบความเร็วสูง การซีลคอมโพสิตที่มีแรงเสียดทานต่ำพร้อมร่องกักเก็บน้ำมันในตัว รองรับการทำงานแบบไร้น้ำมันโดยไม่จำเป็นต้องบำรุงรักษามากกว่า 8 ล้านรอบการทำงาน ทุกยูนิตติดตั้งไว้ล่วงหน้าด้วยวงแหวนแม่เหล็กในตัวที่เข้ากันได้กับเซ็นเซอร์ SMC M9B และ Airtac CS1-G เพื่อให้ทราบถึงการตอบสนองตำแหน่งแบบเรียลไทม์และการควบคุมการเชื่อมโยงอัตโนมัติของ PLC ด้วยการสนับสนุนจากการผลิตจำนวนมากอย่างต่อเนื่องและสินค้าคงคลังเฉพาะจุดในต่างประเทศที่เพียงพอ กระบอกสูบราคาประหยัดเหล่านี้จึงถูกนำไปใช้อย่างกว้างขวางในอุปกรณ์อัตโนมัติระดับกลางที่ทำงานในสภาพแวดล้อมการทำงานที่ชื้นและมีการกัดกร่อนเล็กน้อย

กระบอกสูบนิวแมติกขนาดเล็กที่ทำจากสเตนเลสสตีล SOLH DSNU ปฏิบัติตามมาตรฐานสากล ISO 6432 และ CETOP RP52P อย่างเคร่งครัด สามารถใช้แทนกันได้อย่างสมบูรณ์กับกระบอกสูบดั้งเดิมของ FESTO DSNU และยังเข้ากันได้กับซีรีส์ SMC CM2 และ Airtac MG เพื่อการทดแทนโดยตรงแบบดรอปอิน สร้างขึ้นจากกระบอกสเตนเลสสตีล SUS304 และก้านลูกสูบทั้งหมดพร้อมฝาปิดปลายอะลูมิเนียมหลอม ทำให้มีความสามารถในการกันสนิมและป้องกันการกัดกร่อนได้ดีเยี่ยม เพื่อทนต่อความชื้นสูง กรดอ่อน และสภาพแวดล้อมที่เป็นด่างอ่อน เหมาะอย่างยิ่งสำหรับสายการผลิตอาหาร ยา และสุขอนามัย การเชื่อมต่อฝาปิดปลายแบบจีบแบบลูกกลิ้งทำให้มั่นใจได้ถึงความเสถียรของโครงสร้างที่แข็งแกร่งต่อการสั่นสะเทือน รองรับรุ่นที่หลากหลาย รวมถึงรุ่น double-acting, spring single-acting และ DSNU-S ultra-short รุ่นกะทัดรัด; เบาะลมแบบปรับตัวเองได้แบบ PPV จะปรับการหน่วงโดยอัตโนมัติในช่วงแรงดัน 0.1~1.0MPa เพื่อการลูกสูบกลับความเร็วสูงที่เสถียร การปิดผนึกคอมโพสิตที่มีแรงเสียดทานต่ำช่วยให้การทำงานแบบไร้น้ำมันมีอายุการใช้งานมากกว่า 8 ล้านรอบ ตัวเลือกวงแหวนแม่เหล็กในตัวทำงานร่วมกับเซ็นเซอร์แม่เหล็กกระแสหลักสำหรับการตอบรับตำแหน่ง PLC เรารักษาการผลิตจำนวนมากที่มีเสถียรภาพและสินค้าคงคลังเฉพาะจุดทั่วโลกที่เพียงพอ มีการใช้กันอย่างแพร่หลายในการแปรรูปอาหาร บรรจุภัณฑ์ทางการแพทย์ การประกอบชิ้นส่วนอิเล็กทรอนิกส์ และสถานีอัตโนมัติในสภาวะที่รุนแรง

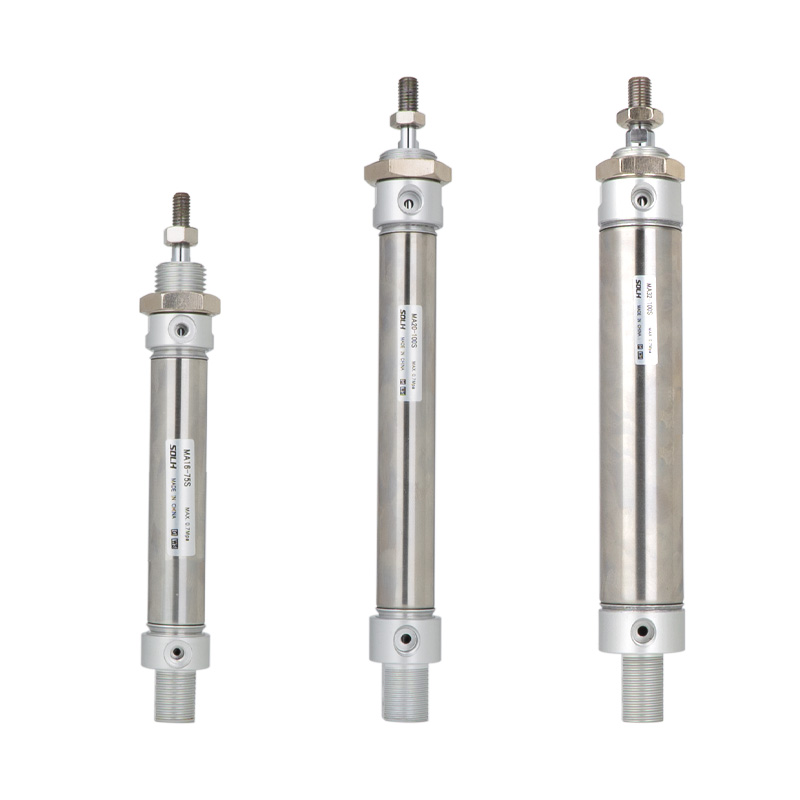

กระบอกสูบนิวแมติกขนาดเล็กสเตนเลสสตีลราคาประหยัด SOLH MA ครอบคลุมขนาดรู φ16/20/25/32/40/50/63 มม. และสามารถใช้แทนกันได้กับซีรีส์ SMC CM2/CM3 พร้อมประสิทธิภาพด้านต้นทุนที่โดดเด่น ใช้กระบอกสูบและก้านลูกสูบสแตนเลส 304 พร้อมด้วยฝาปิดปลายโลหะผสมอะลูมิเนียม ต้านทานการเกิดสนิมเหมาะสำหรับสภาพแวดล้อมที่มีความชื้นและมีฤทธิ์กัดกร่อนเล็กน้อย รวมถึงสายการผลิตที่สะอาดสำหรับอุตสาหกรรมอาหาร อิเล็กทรอนิกส์ และบรรจุภัณฑ์ รุ่นที่สมบูรณ์ ได้แก่ รุ่นมาตรฐาน MA แบบสองทาง, สปริงส่งกลับทางเดียวของ MTA, สปริงขยายทางเดียวของ MSA, กระบอกสูบซิงโครนัสก้านคู่ของ MAD และประเภทปรับได้ของจังหวะ MAJ รุ่น MAC พร้อมเบาะลมแบบปรับได้เป็นอุปกรณ์เสริมสำหรับการทำงานที่ความเร็วสูง ทุกรุ่นมีวงแหวนแม่เหล็กในตัว เข้ากันได้กับสวิตช์แม่เหล็ก CS1-G และ M9B สำหรับการตอบรับตำแหน่ง มีเบาะยางมาตรฐานมาให้ และเบาะลมแบบปรับได้เสริมช่วยลดแรงกระแทกและเสียงรบกวนได้อย่างมีประสิทธิภาพ โครงสร้างฝาท้ายแบบม้วนทำให้มั่นใจได้ถึงประสิทธิภาพที่มั่นคง และช่วยให้การทำงานแบบไร้น้ำมันมีอายุการใช้งานมากกว่า 5 ล้านรอบ มีอุปกรณ์เสริมสำหรับการติดตั้งหลายแบบให้เลือก รวมถึงส่วนท้ายทรงกระบอก หางปิ๊น หน้าแปลน ขายึดเท้า และปิ๊นคู่ เพื่อให้พอดีกับรูปแบบอุปกรณ์ที่หลากหลาย เหมาะสำหรับโครงการระบบอัตโนมัติโหลดเบาและปานกลางที่มีงบประมาณจำกัด แนะนำให้ใช้อัตราความปลอดภัยของแรงขับขั้นต่ำ 50% ในระหว่างการเลือก
