กริปเปอร์นิวแมติกแบบสวิงกว้าง 180° ที่ขับเคลื่อนด้วยลูกเบี้ยว SOLH MHY2 สามารถสับเปลี่ยนได้อย่างสมบูรณ์กับรุ่น SMC ที่เทียบเท่ากัน ใช้ระบบส่งกำลังแบบลูกเบี้ยวแทนกลไกเฟือง ทำให้ได้มุมเปิดสูงสุด 180° โดยมีตำแหน่งปิดเกิน -3° เพื่อป้องกันการคลายตัวของชิ้นงาน ขนาดรูครอบคลุม 10/16/20/25 มม. เป็นแบบ Double Acting โดยไม่มีตัวแปร NO/NC แบบ Single Acting และความแม่นยำของตำแหน่งซ้ำอยู่ที่ ±0.02 มม. โครงสร้างระยะห่างแคบที่ได้รับการปรับปรุงให้เหมาะสมช่วยเพิ่มความทนทานต่อฝุ่น มีร่องเซ็นเซอร์สี่ด้านให้เลือก และการติดตั้งรูทะลุเป็นอุปกรณ์เสริม วงแหวนแม่เหล็กในตัวทำงานร่วมกับสวิตช์กกซีรีส์ M9 เพื่อส่งสัญญาณตอบรับแบบเปิด/ปิดไปยัง PLC เนื่องจากระบบส่งกำลังแบบคันบังคับ แรงจับยึดที่มีประสิทธิภาพจะลดลงอย่างรวดเร็วเมื่อมีระยะยื่นของขากรรไกรที่ขยายออกไป จำเป็นต้องมีการตรวจสอบแรงบิดในระหว่างการเลือก และแนะนำให้มีความยาวแขนจับยึดไม่เกิน 35 มม. เหมาะอย่างยิ่งสำหรับการหยิบและการพลิกชิ้นงานที่เป็นท่อเส้นผ่านศูนย์กลางขนาดใหญ่และชิ้นงานที่ไม่ปกติที่เอฟเฟกต์ปลายหุ่นยนต์ขนาดเล็ก แนะนำให้ใช้กริปเปอร์สวิงเกียร์ MHW2 หากต้องการการจับยึดการปิดเครื่องหรือการเจาะงานหนักที่ใหญ่กว่า ควรใช้มือจับแบบขนาน MHZ2 สำหรับการจับยึดเชิงเส้นแบบกึ่งกลาง

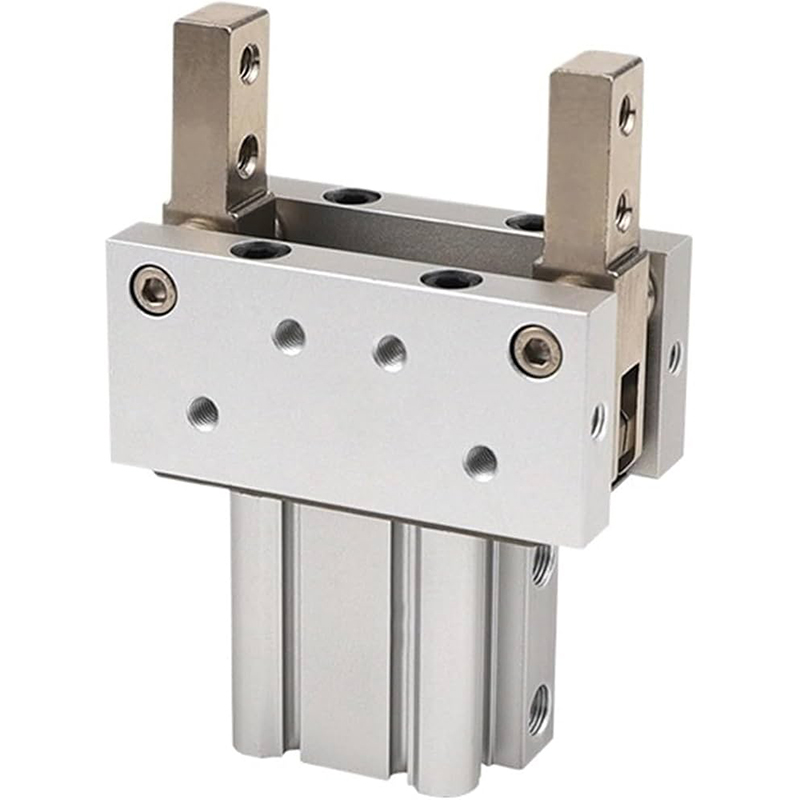

กริปเปอร์นิวแมติกแบบล็อคตัวเองสำหรับงานหนักแบบข้อต่อสลับ SOLH MHT2 สามารถใช้แทนกันได้อย่างสมบูรณ์กับรุ่น SMC ที่เทียบเท่ากัน โครงสร้างจุดตายของการเชื่อมต่อแบบสลับจะขยายแรงจับยึด 3~5 เท่า การล็อคตัวเองด้วยกลไกจะเปิดขึ้นเมื่อปิดสนิท โดยคงแรงยึดได้มากกว่า 80% หลังจากสูญเสียอากาศ เพื่อป้องกันไม่ให้ชิ้นงานหล่น เหมาะอย่างยิ่งสำหรับการจัดการหุ่นยนต์เหนือศีรษะและสถานีที่มีความปลอดภัยสูง ขนาดรูครอบคลุม 32/40/50/63 มม. มีจำหน่ายในประเภท D มาตรฐาน และรุ่น DZ น้ำหนักเบาที่ได้รับการปรับปรุงใหม่ สวิตช์แม่เหล็ก (M9BW) สามารถติดตั้งได้สี่ด้านเพื่อการจัดเรียงเซ็นเซอร์ที่ยืดหยุ่น มาพร้อมกับขากรรไกรเหล็กโลหะผสมที่มีความแข็งแรงสูงและข้อต่อที่ทนทานต่อการสึกหรอ จึงรองรับการทำงานต่อเนื่องโดยปราศจากน้ำมันในระยะยาว มุมสวิงถูกจำกัดภายใน 23°~28° ดังนั้นจึงต้องตรวจสอบระยะห่างของชิ้นงานระหว่างการเลือก ใช้กันอย่างแพร่หลายสำหรับชิ้นส่วนยานยนต์ ชิ้นส่วนหล่อและปลอมแปลง โหลดเครื่องมือกลสำหรับงานหนัก และติดตั้งอุปกรณ์นิรภัยสำหรับอุปกรณ์กด แตกต่างจากมือจับแบบขนานทั่วไปที่ไม่มีฟังก์ชันล็อค MHT2 เป็นโซลูชันที่ต้องการสำหรับงานหนักที่ต้องการการป้องกันการตกหล่น

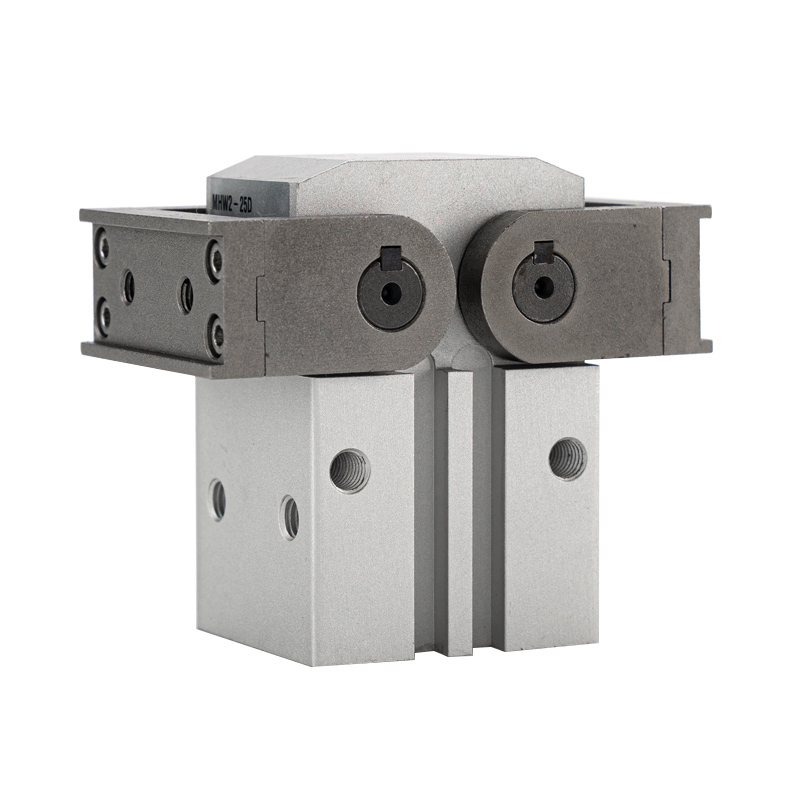

กริปเปอร์นิวแมติกแบบสวิง 180° SOLH MHW2 สามารถใช้แทนกันได้กับรุ่น SMC ที่เทียบเท่ากันโดยสิ้นเชิง เฟืองขับแบบแร็คแอนด์พีเนียนช่วยให้สามารถแกว่งกรามซิงโครนัสได้อย่างสมมาตร ขากรรไกรแต่ละอันหมุนได้สูงสุด 90° สำหรับการเปิดทั้งหมด 180° โดยมีข้อผิดพลาดในการซิงโครไนซ์ ≤0.1° เพื่อรับประกันการหนีบที่สมดุลและป้องกันการลื่นไถลของชิ้นงาน ขนาดของรูเจาะมีตั้งแต่ 20 ถึง 50 มม. ในรูปแบบ double actuation เท่านั้น ปากตั้งฉากกับลำตัวเมื่อเปิดเต็มที่ ช่วยลดพื้นที่ว่างและอำนวยความสะดวกในการหลีกเลี่ยงกลไกและการพลิกชิ้นงาน ตัวเครื่องอะลูมิเนียมทรงสี่เหลี่ยมชุบแข็งมีร่องเซ็นเซอร์สี่ด้านสำหรับการติดตั้งสวิตช์แม่เหล็กแบบไม่จำกัด การซีลกันฝุ่นที่ได้รับการปรับปรุงให้เหมาะสมรองรับการทำงานที่ยาวนานในโรงปฏิบัติงานที่มีฝุ่นมาก เมื่อเปรียบเทียบกับ MHY2 ที่ขับเคลื่อนด้วยลูกเบี้ยว MHW2 ให้ความสามารถในการรับน้ำหนักที่สูงกว่าและการซิงโครไนซ์ที่ดีกว่า แตกต่างจากปุ่มสลับ MHT2 ตรงที่ไม่มีการล็อคตัวเองเมื่อปิดเครื่อง แต่ให้มุมสวิงที่กว้างกว่ามาก ใช้กันอย่างแพร่หลายสำหรับการพลิกและการจัดการชิ้นงานที่มีโหลดปานกลาง (1~20กก.) กล่อง ชิ้นส่วนพลาสติกขนาดใหญ่ และการขนถ่ายในสถานีอัตโนมัติที่มีพื้นที่จำกัด

มือจับโรตารีแบบใบพัด SOLH MRHQ สามารถเปลี่ยนได้อย่างสมบูรณ์กับรุ่น SMC ที่เทียบเท่ากัน โดยผสานรวมโมดูลใบพัดหมุนและมือจับอากาศแบบขนานเข้าไว้ในแอคชูเอเตอร์ตัวเดียว แทนที่การผสมผสานระหว่างโต๊ะหมุนแบบแยกส่วนและกระบอกนิ้วที่แยกกัน ความยาวโดยรวมสั้นลงประมาณ 20% และการรบกวนการลากท่อระหว่างการหมุนจะหมดไป ขนาดรูครอบคลุม 10/16/20/25 มม. ในเวอร์ชันการหมุน 90° และ 180° มาตรฐาน สกรูหยุดปลายช่วยให้สามารถปรับเชิงมุมโดยรวมได้ ±10° ปากจับแบบขนานที่ทำงานสองทางทำให้มีความแม่นยำในการกำหนดตำแหน่งซ้ำที่ ±0.01 มม. พื้นผิวการติดตั้งห้าแบบพร้อมกับตำแหน่งบอสและรูพินช่วยให้สามารถตั้งศูนย์กลางได้อย่างรวดเร็วและประกอบได้หลายทิศทาง วงแหวนแม่เหล็กในตัวรองรับสวิตช์กกซีรีส์ M9 สูงสุดสี่ตัวเพื่อตรวจจับทั้งขีดจำกัดการหมุนและสถานะเปิด/ปิดของขากรรไกรเพื่อการควบคุมอินเทอร์ล็อก PLC เต็มรูปแบบ ใช้โครงสร้างหล่อลื่นในตัวเองแบบไร้น้ำมัน ซึ่งใช้กันอย่างแพร่หลายในการยึดจับชิ้นงาน การพลิก และการแปลงทิศทางในสายการผลิตระบบอิเล็กทรอนิกส์ 3C ในพื้นที่จำกัดและไลน์การบรรจุอัตโนมัติสำหรับการโหลดเบาและปานกลางตั้งแต่ 0.1 ถึง 5 กก. ต้องมีอัตราความปลอดภัยขั้นต่ำ 30% ในระหว่างการเลือกโหลด

กริปเปอร์นิวแมติกขนานแบบขนาน SOLH HFZ สามารถใช้แทนกันได้โดยตรงกับซีรีส์ SMC MHZ2 ใช้ระบบส่งกำลังแบบซิงโครนัสแบบลูกสูบคู่แบบแร็คแอนด์พิเนียนที่ผสานรวมกับระบบนำทางแบบบอลลิเนียร์เพื่อความแข็งแกร่งสูงและต้านทานโหลดออฟเซ็ตได้ดีเยี่ยม มีรูปแบบการสั่งงานให้เลือกสามแบบ: HFZ แบบ double-acting แบบมาตรฐาน; HFSZ แบบปิดปกติแบบแสดงทางเดียว (สปริงยึดชิ้นงานเมื่ออากาศตัด) HFTZ แบบเปิดตามปกติแบบออกฤทธิ์เดี่ยว (สปริงจะปล่อยชิ้นงานเมื่อสูญเสียอากาศ) ขนาดรูเจาะมีตั้งแต่ 6 ถึง 40 มม. โดยมีความแม่นยำในการกำหนดตำแหน่งซ้ำ ±0.01~±0.02 มม. ตัวเลือกการติดตั้งหลายแบบ ได้แก่ การต๊าปด้านล่าง การติดตั้งด้านข้าง และประเภท N ของรูทะลุ ร่องเซ็นเซอร์สองด้านและวงแหวนแม่เหล็กในตัวรองรับสวิตช์แม่เหล็กซีรีส์ M9 สำหรับการตอบสนองแบบเปิด/ปิด เหมาะสำหรับการจับยึดภายนอกและการจับยึดแบบขยายภายใน อุปกรณ์เสริมได้แก่ ฝาครอบกันฝุ่น ซีลอุณหภูมิสูง และจาระบีเกรดอาหาร NSF-H1 แรงจับยึดที่มีประสิทธิภาพจะลดลงเมื่อยื่นยื่นออกมา จำเป็นต้องมีปัจจัยด้านความปลอดภัย ≥1.5 ในระหว่างการคำนวณโหลด มีการใช้งานอย่างแพร่หลายกับอุปกรณ์ปลายแขนหุ่นยนต์, อุปกรณ์อิเล็กทรอนิกส์ 3C, ฮาร์ดแวร์ที่มีความแม่นยำ, สถานีจับยึดที่มีความแม่นยำของการฉีดขึ้นรูปและอัตโนมัติของบรรจุภัณฑ์ โดยเฉพาะอย่างยิ่งสำหรับการใช้งานที่ต้องการการยึดหรือปล่อยอย่างปลอดภัยเมื่อปิดเครื่อง และสภาพการทำงานที่มีโหลดออฟเซ็ตด้านข้าง

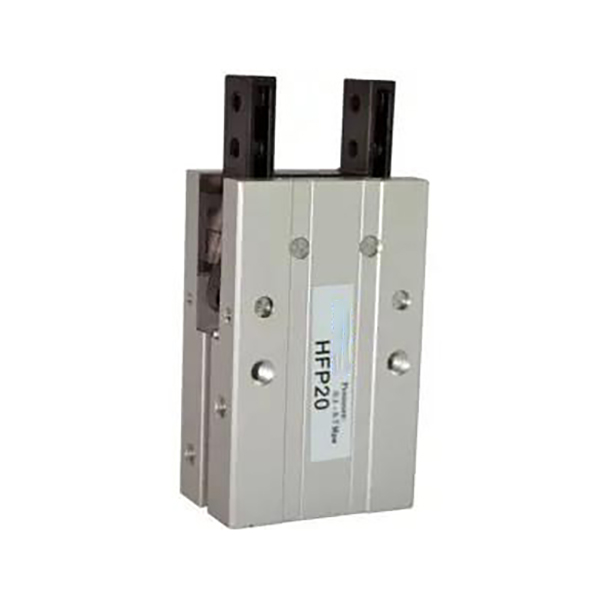

กริปเปอร์นิวแมติกแบบก้านโยกแบบประหยัด SOLH HFP ใช้ระบบส่งกำลังคันโยกแบบกลไกเป็นโซลูชันการจับยึดน้ำหนักเบาที่คุ้มค่า ขนาดเจาะครอบคลุม 10/16/20/25/32 มม. ขากรรไกรปิดเมื่อลูกสูบยืดออกและเปิดเมื่อถอยกลับ แรงจับยึดสูงกว่าแรงเปิด 20%~30% เพื่อการยึดจับชิ้นงานที่เชื่อถือได้ มีรูยึดให้เลือกสามด้าน: ด้านข้าง ด้านล่าง และด้านหลัง แม่เหล็กถาวรในตัวทำงานร่วมกับสวิตช์แม่เหล็ก CS1-G สำหรับการตอบรับสถานะเปิด/ปิด แผ่นแยกแรงเสียดทานของโลหะช่วยลดการเสียดสีเพื่อปรับให้เข้ากับการทำงานต่อเนื่องรอบสูง เป็นทางเลือกที่ประหยัดแทนมือจับลิเนียร์ไกด์ เช่น HFZ และ MHZ2 ซึ่งเหมาะกับการใช้งานน้ำหนักเบาและโหลดปานกลางที่คำนึงถึงต้นทุน แนะนำให้บำรุงรักษาจาระบีบนข้อต่อคันโยกเป็นระยะ ใช้กันอย่างแพร่หลายสำหรับการจัดการความถี่สูงของชิ้นส่วนพลาสติก 3C ฮาร์ดแวร์ประทับตราขนาดเล็ก และส่วนประกอบบรรจุภัณฑ์ขนาดเล็ก ไม่แนะนำสำหรับสภาวะที่มีโหลดออฟเซ็ตหนักอย่างต่อเนื่องหรือข้อกำหนดการประกอบที่มีความแม่นยำสูงเป็นพิเศษ

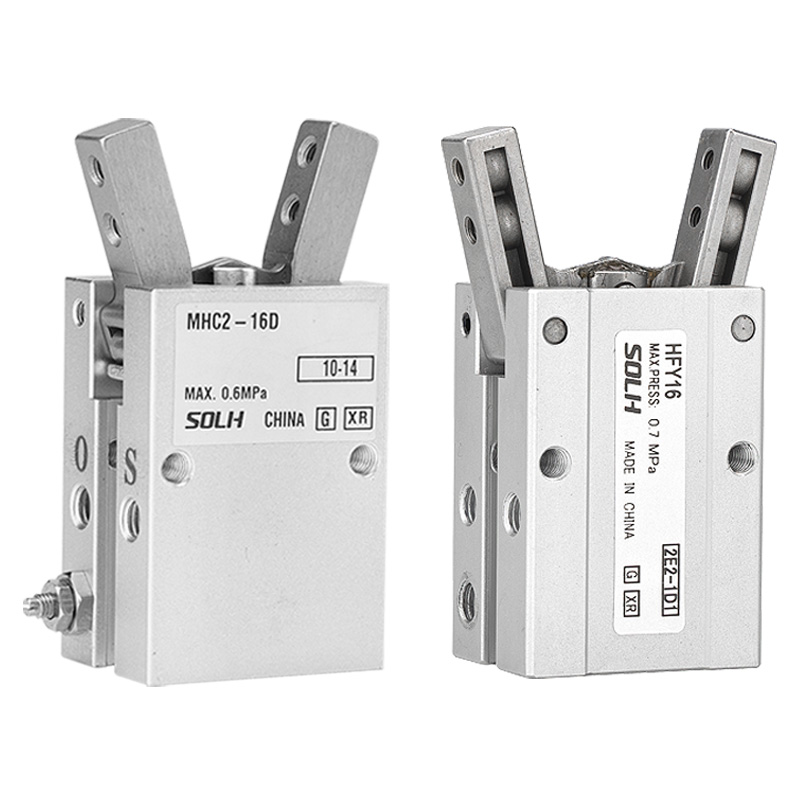

SOLH HFY กริปเปอร์นิวแมติกสวิงเดือยชนิด Y ทำหน้าที่เป็นทางเลือกทดแทน SMC MHC2 ที่คุ้มต้นทุน ขับเคลื่อนด้วยจุดเชื่อมต่อเดือยลูกสูบเดี่ยวพร้อมระบบขยายแรงบิดของคันโยก มีให้เลือกสองแบบ: HFY แบบออกฤทธิ์สองครั้งและ HFTY แบบเปิดแบบปกติแบบออกฤทธิ์เดี่ยว ช่วงสวิงถึง +30°/-10° โดยมีมุมสวิงที่มีประสิทธิภาพรวมประมาณ 40° วาล์วปีกผีเสื้อแบบปรับได้ในตัวช่วยให้สามารถควบคุมความเร็วสำหรับการเปิดและปิดได้อย่างอิสระ และความแม่นยำของตำแหน่งซ้ำอยู่ที่ ±0.02 มม. ขนาดเจาะครอบคลุม 6/10/16/20/25/32 มม. มีพื้นผิวการติดตั้งสามแบบ (ด้านล่าง ด้านข้าง ด้านหลัง) วงแหวนแม่เหล็กในตัวเข้ากันได้กับสวิตช์แม่เหล็ก CMSH และ DS1-G สำหรับการตอบกลับสัญญาณจำกัด เหมาะอย่างยิ่งสำหรับการจับยึดด้านนอกของชิ้นส่วนขนาดเล็กทรงกลม โค้ง และผิดปกติภายใต้พื้นที่การติดตั้งที่จำกัดและเงื่อนไขการจัดการโหลดน้ำหนักเบาความถี่สูง ในระหว่างการเลือก โปรดทราบว่าแรงบิดในการจับยึดจะลดลงตามระยะยื่นของขากรรไกรที่ขยายออกไป จำเป็นต้องมีปัจจัยด้านความปลอดภัย ≥1.5 สำหรับการตรวจสอบโหลด เมื่อเปรียบเทียบกับ MHC2 ดั้งเดิม HFY มีมุมสวิงที่แคบกว่าเล็กน้อย แต่ยังรองรับการติดตั้งสามด้านพร้อมประสิทธิภาพด้านต้นทุนที่เหนือกว่า แนะนำให้ใช้ MHC2 ดั้งเดิมหากต้องการช่วงสวิงที่กว้างขึ้นหรือฟังก์ชันปิดค้างตามปกติเมื่อปิดเครื่อง

SOLH HFR ข้อต่อแบบหมุนได้ มือจับนิวแมติกเปิดกว้าง 180° ขับเคลื่อนด้วยตัวต่อลูกสูบเพื่อหมุนขากรรไกร ขากรรไกรแต่ละข้างจะแกว่งได้ถึง 90° ทำให้เกิดเป็นเส้นตรงเมื่อเปิดจนสุดเพื่อให้มีระยะห่างสูงสุด และกำจัดการรบกวนทางกลระหว่างการหยิบและวาง ขนาดรูครอบคลุม 10/16/20/25/32 มม. พร้อมการออกแบบแบบ Double Acting มุมปิด -2°~-5° ช่วยให้จับยึดได้อย่างมั่นคง มีพื้นผิวการติดตั้งสามแบบ (ด้านข้าง ด้านล่าง ด้านหลัง) การระบุตำแหน่งรูเข็มบนฐานช่วยเพิ่มความแม่นยำในการประกอบ และการติดตั้งรูทะลุส่วนต่อท้าย N ก็เป็นทางเลือก ทุกรุ่นมาพร้อมกับแม่เหล็กถาวรในตัวและร่องเซ็นเซอร์ที่เข้ากันได้กับสวิตช์แม่เหล็ก CMSH โครงสร้างขากรรไกรป้องกันฝุ่นที่ได้รับการปรับปรุงอย่างเหมาะสมและตัวแยกโลหะที่ต้านการเสียดสี ให้อายุการใช้งานมากกว่า 5 ล้านรอบสำหรับสภาพแวดล้อมการทำงานที่มีฝุ่นปานกลาง ใช้กันอย่างแพร่หลายสำหรับการจับและการหมุนเวียนของชิ้นงานที่มีช่องลึก ตัวเรือนพลาสติกขนาดใหญ่ และวัสดุกล่อง มือจับแบบแกว่งที่ขับเคลื่อนด้วยเกียร์ MHW2 สามารถพิจารณาได้สำหรับการใช้งานที่โหลดปานกลาง หากไม่จำเป็นต้องมีระยะห่างที่หลีกเลี่ยงอย่างมาก ต้องสำรองส่วนต่างด้านความปลอดภัยขั้นต่ำ 30% ในระหว่างการคำนวณแรงบิด ส่วนยื่นของขากรรไกรที่ขยายออกจะช่วยลดแรงบิดในการจับยึดที่มีประสิทธิภาพอย่างมาก

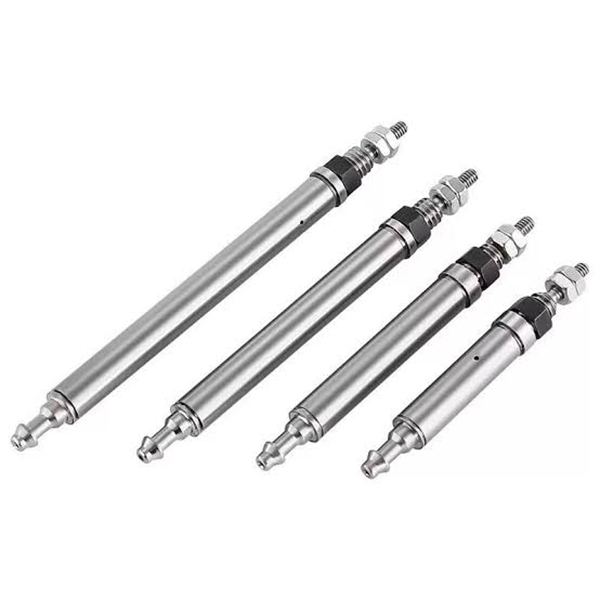

กระบอกสูบนิวแมติกพินขนาดเล็กพิเศษ SOLH CJ1 สามารถใช้แทนกันได้กับรุ่น SMC ที่เทียบเท่ากัน โดยมีขนาดรู φ2.5 และ φ4 φ2.5เป็นการคืนสปริงแบบแสดงเดี่ยวเท่านั้น ในขณะที่ φ4 รองรับทั้งเวอร์ชันการแสดงเดี่ยวและการแสดงสองครั้ง เพรียวบางและน้ำหนักเบาเป็นพิเศษ (2~3.5 กรัม) ไม่มีวัสดุกันกระแทกในตัวเพื่อการตอบสนองที่รวดเร็ว ช่องอากาศด้านคันสามารถหมุนได้ ±90° เพื่อความสะดวกในการวางท่อ เกลียวภายนอกที่ปลายทั้งสองข้างช่วยให้สามารถยึดตามแนวแกนได้โดยตรงโดยไม่ต้องใช้ขายึดเพิ่มเติม ให้แรงขับตั้งแต่ 0.64 ถึง 6.3 N ที่ 0.5 MPa เหมาะสำหรับโหลดขนาดเล็กที่มีน้ำหนักต่ำกว่า 100 กรัม เพื่อหลีกเลี่ยงความเสียหายจากการกระแทกกับชิ้นงานขนาดเล็กที่บอบบาง ซีล NBR รองรับการทำงานแบบไร้น้ำมันเพื่อสภาพแวดล้อมที่สะอาด ใช้กันอย่างแพร่หลายในงานกดดึงความถี่สูงช่วงจังหวะสั้น รวมถึงการทดสอบความทนทานของปุ่ม 3C การดีดออกของชิป การวางตำแหน่งส่วนประกอบขนาดเล็ก การปรับแต่งเครื่องมือที่มีความแม่นยำ และแอคชูเอเตอร์ขนาดเล็กสำหรับอุปกรณ์ทางการแพทย์ แนะนำให้ใช้ปัจจัยด้านความปลอดภัยของแรงผลักดันอย่างน้อย 50% ในระหว่างการเลือก
