วาล์วควบคุม

ก้านวาล์วกลขนาดกลาง SOLH VM2 (VM200) สามารถใช้แทนกันได้อย่างสมบูรณ์กับรุ่น SMC ที่ตรงกัน โดดเด่นด้วยโครงสร้างก้านขนาดกลางที่มีค่าสัมประสิทธิ์การไหล Cv=0.87 ความสามารถในการไหลสูงกว่าซีรีส์ mini VM1 ประมาณ 8 เท่า พร้อมด้วยพอร์ต Rc1/4 มาตรฐานและเธรด NPT/G1/4 ที่เป็นอุปกรณ์เสริม ทำงานภายใต้ 0~1.0MPa และเข้ากันไม่ได้กับสุญญากาศ โดยใช้ซีลก้านที่ทนทานต่อการสึกหรอและตัวเครื่องเป็นโลหะที่ทนทาน มีเค้าโครงการวางท่อด้านข้างและพอร์ตด้านล่าง รองรับโดยกลุ่มผลิตภัณฑ์แอคชูเอเตอร์ที่เปลี่ยนได้ทั้งหมด: ลูกกลิ้ง POM มาตรฐาน / คันโยกลูกกลิ้งเหล็กชุบแข็งที่ทนต่อการขัดถู ลูกกลิ้งป้องกันการเด้งกลับทางเดียว ลูกสูบตรง ปุ่มกดแบน หัวหยุดฉุกเฉินเห็ดสีเหลือง ปุ่มตัวบ่งชี้สีเขียว และปุ่มบานพับแบบล็อคได้ รุ่นลูกกลิ้งเหล็กชุบแข็งเหมาะกับสายการผลิตที่มีการสึกหรอสูงสำหรับงานหนัก ใช้กันอย่างแพร่หลายสำหรับการตรวจจับขีดจำกัดจังหวะของกระบอกสูบและโต๊ะสไลด์ การทดสอบการเดินเครื่องเขย่าเบา ๆ ของอุปกรณ์ การสลับอากาศของจิ๊ก และการเชื่อมต่อฉุกเฉินด้านความปลอดภัย โดยทำหน้าที่เป็นวาล์วกระตุ้นอากาศเชิงกลกระแสหลักสำหรับบรรจุภัณฑ์ สิ่งทอ การพิมพ์ และสายการผลิตระบบอัตโนมัติทั่วไป

วาล์วกลไกก้านสูบขนาดกลาง 3 พอร์ต SOLH VM4 (VM400) สามารถใช้แทนกันได้อย่างสมบูรณ์กับรุ่น SMC ที่เทียบเท่า ซึ่งวางตำแหน่งระหว่างมินิ VM1 และซีรีส์ VM2 การไหลสูง ข้อได้เปรียบหลักอยู่ที่ความเข้ากันได้กับช่วงแรงดันเต็มตั้งแต่ -100kPa ในสุญญากาศไปจนถึงแรงดันบวก 1.0MPa ซึ่งเป็นฟีเจอร์ที่ไม่มีใน VM2 ใช้พอร์ต Rc1/8 มาตรฐานพร้อมเธรด NPT/G1/8 ที่เป็นอุปกรณ์เสริมและความสามารถในการไหล Cv=0.38 รองรับเค้าโครงการวางท่อพอร์ตด้านข้างและด้านล่าง สร้างด้วยตัวเครื่องโลหะที่แข็งแกร่ง ทนทานต่อแรงกระแทกและการสั่นสะเทือนหนักถึง 1000 ม./วินาที เหมาะสำหรับสายการผลิตที่ใช้งานหนักหนัก พร้อมซีลก้านที่ไม่ต้องหล่อลื่นและกันฝุ่นเพื่ออายุการใช้งานที่ยาวนาน มีแอคชูเอเตอร์แบบเปลี่ยนได้ครบชุดมาให้: คันโยกลูกกลิ้งเหล็กป้องกันการสึกกร่อนแบบมาตรฐาน / แข็ง, ลูกกลิ้งป้องกันการเด้งกลับทางเดียว, ลูกสูบตรง, ปุ่มหยุดฉุกเฉินเห็ดหลากสี, ปุ่มหมุน 2/3 ตำแหน่ง, ปุ่มกดแบบล็อคได้ และคันโยกบานพับสลับ ใช้กันอย่างแพร่หลายในการตรวจจับขีดจำกัดจังหวะของกระบอกสูบและโต๊ะสไลด์ วงจรดูดซับ/ปล่อยสุญญากาศ การทดสอบการใช้งานเขย่าเบา ๆ ของอุปกรณ์ อินเตอร์ล็อคฉุกเฉินความปลอดภัยของเครื่องจักร และการสลับฟิกซ์เจอร์จิ๊ก เป็นวาล์วทริกเกอร์เชิงกลขนาดกลางในอุดมคติสำหรับสภาพการทำงานที่ต้องการความเข้ากันได้ของสุญญากาศและต้านทานแรงกระแทกที่แข็งแกร่ง

วาล์วสัดส่วนอิเล็กโทรนิวแมติกการไหลสูงของ SOLH ITV สามารถใช้แทนกันได้อย่างสมบูรณ์กับรุ่น SMC ที่เทียบเท่ากัน ใช้ระบบตอบรับแรงดันแบบวงปิด โดยยอมรับแรงดันไฟฟ้า DC0–10V, สัญญาณอะนาล็อกปัจจุบัน 4–20mA และการสื่อสารฟิลด์บัสเสริม รวมถึง CC-Link, PROFINET, EtherNet/IP เพื่อให้บรรลุการควบคุมแรงดันอากาศระยะไกลแบบไม่มีขั้นตอนที่มีความแม่นยำสูง พร้อมความแม่นยำในการควบคุม ±1% FS และการป้องกันฝุ่นและน้ำกระเซ็นระดับ IP65 ซีรีส์ 3 รุ่นครอบคลุมช่วงการไหลที่แตกต่างกัน: ITV1100 สำหรับการไหลต่ำระดับไมโคร, ITV2100 สำหรับการไหลปานกลางสากล และ ITV3100 สำหรับการไหลสูงมาก สูงถึง 4,400 ลิตร/นาที ANR พร้อมแรงดันที่ปรับได้ตั้งแต่ 0.005 ถึง 0.9 MPa รองรับเธรด Rc/NPT/G และข้อต่อแบบกดเข้า จอแสดงผลดิจิตอล LED ในตัว และสัญญาณเตือนการวินิจฉัยตนเองภายใต้แหล่งจ่ายไฟ DC24V ต่ำ ใช้กันอย่างแพร่หลายสำหรับการกระตุ้นกระบอกสูบขนาดใหญ่ การควบคุมแรงตึงคงที่ของฟิล์มและสายไฟ กระบวนการเซมิคอนดักเตอร์และความแม่นยำเชิงแสง การจ่ายและการเคลือบอัตโนมัติ การสลับแรงดันแบบหลายขั้นตอนสำหรับอุปกรณ์เชื่อมและโลดโผน แทนที่ตัวควบคุมแบบแมนนวลหลายตัวเพื่อให้เกิดการควบคุมแรงดันแบบรวมศูนย์แบบดิจิทัลในสายการผลิตอัตโนมัติ

เช็ควาล์วอินไลน์ SOLH XTO674 และ INA14 ใช้แพลตฟอร์มโครงสร้างเดียวกันโดยมีแรงดันการแตกร้าวต่ำเป็นพิเศษ 0.01MPa เข้ากันได้กับทั้งอากาศอัดและน้ำสะอาด เพื่อป้องกันการไหลย้อนกลับในท่อของเหลวสุญญากาศและแรงดันต่ำ XTO674 เป็นรุ่นไครโอเจนิคทองเหลืองทั้งหมดที่ทำงานได้ถึง -30°C; ซีรีส์มาตรฐาน INA14 มีตัวเครื่องเป็นทองเหลืองหรือสแตนเลส SUS304 พร้อมด้วยซีล NBR มาตรฐาน พร้อมด้วยตัวเลือกซีล FKM ที่ทนทานต่อน้ำมันและอุณหภูมิสูง และซีล CR ทนทุกสภาพอากาศ การออกแบบเกลียวอินไลน์ขนาดกะทัดรัดพร้อมเครื่องหมายลูกศรการไหลสามารถติดตั้งได้โดยตรงในท่อโดยไม่ต้องมีฉากยึดเพิ่มเติม ป้องกันการสูญเสียสุญญากาศและการไหลเวียนของอากาศย้อนกลับได้อย่างมีประสิทธิภาพเมื่อติดตั้งระหว่างเครื่องกำเนิดสุญญากาศและถ้วยดูด ทั้งสองซีรีส์มีขนาดโดยรวมและขนาดเกลียวที่เหมือนกันสำหรับการแลกเปลี่ยนสนามโดยตรงโดยไม่ต้องดัดแปลงท่อ ซึ่งใช้กันอย่างแพร่หลายในอุปกรณ์แช่แข็ง สายการผลิตสูญญากาศ วงจรของไหลอุณหภูมิสูงที่ทนต่อการกัดกร่อน และท่อส่งน้ำและนิวแมติกทั่วไปสำหรับการรักษาแรงดันทางเดียวและการป้องกันการไหลย้อนกลับ

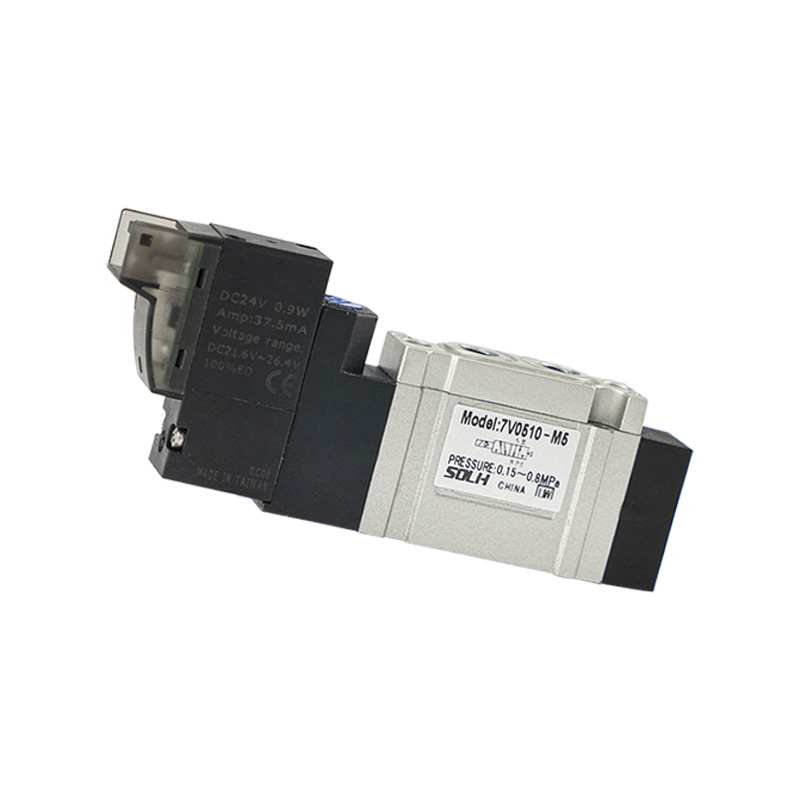

โซลินอยด์วาล์วควบคุมด้วยนักบินขนาดกะทัดรัด SOLH 7V มีรูปแบบ 5/2 และ 5/3 ทางที่สมบูรณ์ ครอบคลุมการส่งคืนสปริงคอยล์เดี่ยว ล็อคคอยล์คู่ และฟังก์ชันส่วนกลางสามฟังก์ชัน: ปิดตรงกลาง ไอเสียตรงกลาง การจ่ายแรงดันตรงกลาง ใช้การออกแบบตัวระบายไอเสียแบบรวมศูนย์ภายในที่มีความสามารถในการไหลสูงกว่าวาล์วซีรีส์ 4V แบบดั้งเดิมประมาณ 30% โดยมีการตอบสนองการสลับ ≤50ms และความถี่ในการทำงานสูงสุดถึง 5 Hz คอยล์กำลังต่ำพิเศษสร้างความร้อนน้อยลงเพื่อให้จ่ายไฟได้อย่างต่อเนื่อง โดยใช้พลังงาน DC 0.7W และ AC 1.1VA มีให้เลือกขนาดเต็มตั้งแต่ M5 ถึง 3/8" ซึ่งรองรับทั้งพอร์ตเกลียวมาตรฐานและข้อต่อสวมเร็วแบบกดเข้า สามารถติดตั้งวาล์วแยกกันหรือซ้อนกันบนท่อร่วมอลูมิเนียมแบบหลายสถานีเพื่อประหยัดพื้นที่ในตู้และลดความซับซ้อนของท่อลมหลัก ช่วงแรงดันใช้งาน 0.15~0.8 MPa โดยมีอุณหภูมิในการทำงาน -20°C~70° ตัววาล์วอะลูมิเนียมหล่อขึ้นรูปให้อายุการใช้งานการซีลที่ยาวนาน ใช้กันอย่างแพร่หลายสำหรับการสลับทิศทางของกระบอกสูบและการควบคุมนิวแมติกจากส่วนกลางในการผลิตอัตโนมัติทั้งหมด เส้น

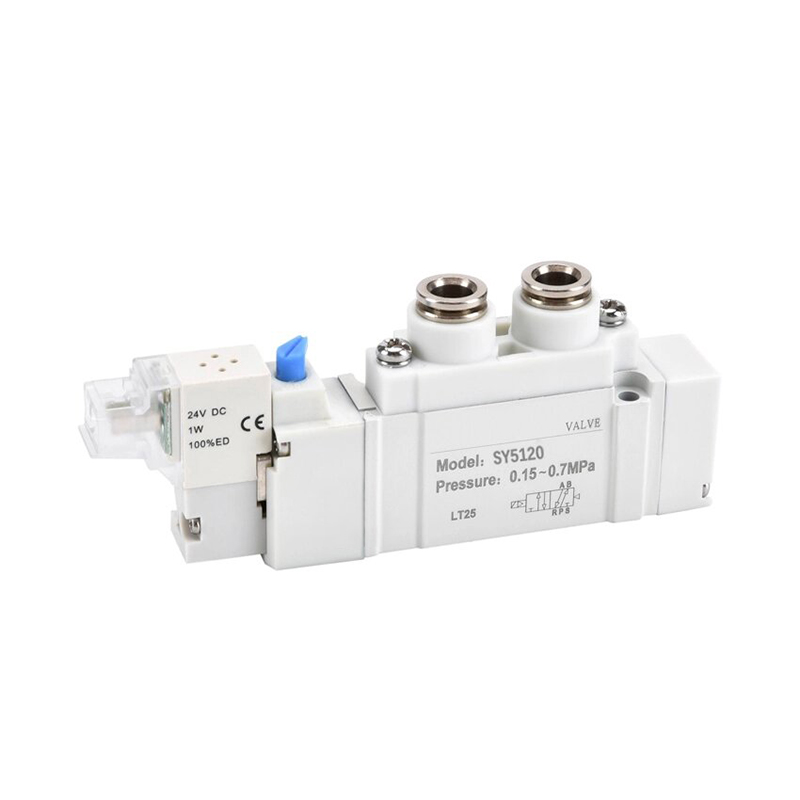

โซลินอยด์วาล์ว 5 พอร์ตควบคุมโดยนักบินซีรีส์ SOLH SY สามารถใช้แทนกันได้อย่างสมบูรณ์กับวาล์ว SMC ที่เข้ากัน รวมถึงรุ่น SY3000 mini, SY5000 กระแสหลักขนาดกลาง, SY7000 ขนาดใหญ่ และ SY9000 ขนาดใหญ่พิเศษ มีตัวเลือกวงจรที่สมบูรณ์: 5/2 คอยล์เดี่ยว/คู่ และ 5/3 สามตำแหน่งพร้อมฟังก์ชันปิดตรงกลาง ไอเสียตรงกลาง และจ่ายแรงดันตรงกลาง คอยล์มาตรฐาน 0.35W และคอยล์ประหยัดพลังงานต่ำพิเศษ 0.1W ซึ่งเป็นอุปกรณ์เสริมจะสร้างความร้อนเพียงเล็กน้อยเพื่อให้พลังงานได้อย่างต่อเนื่อง รุ่นนำร่องภายในทำงานได้ 0.1~0.7 MPa ในขณะที่รุ่นนำร่องภายนอกรองรับสภาพแวดล้อมสุญญากาศ -100kPa แกนม้วนที่ปิดผนึกช่องว่างมีรอบการสลับสูงสุดถึง 200 ล้านรอบ ช่องระบายอากาศถูกจัดเรียงไว้ที่ด้านข้าง ด้านบน และด้านล่างสำหรับการกำหนดเส้นทางท่อแบบยืดหยุ่น วาล์วใช้การออกแบบแบบเสียบปลั๊กที่เข้ากันได้กับเกาะวาล์วท่อร่วม SS5Y ช่วยให้สามารถบำรุงรักษาวาล์วเดี่ยวได้โดยไม่ต้องแยกชิ้นส่วนทั้งหมด พร้อมขั้วต่อปลั๊ก IP65 และระดับฐานท่อร่วม IP67 รางน้ำภายในที่ได้รับการปรับปรุงให้การไหลสูงกว่าวาล์วแบบเดิมประมาณ 80% และตาข่ายตัวกรองนำร่องในตัวช่วยป้องกันแกนหมุนที่ติดโดยฝุ่น ใช้กันอย่างแพร่หลายสำหรับการสลับทิศทางของกระบอกสูบและการควบคุมนิวแมติกแบบรวมศูนย์ในเซมิคอนดักเตอร์ การเชื่อมยานยนต์ บรรจุภัณฑ์ และอุปกรณ์อัตโนมัติทางการแพทย์

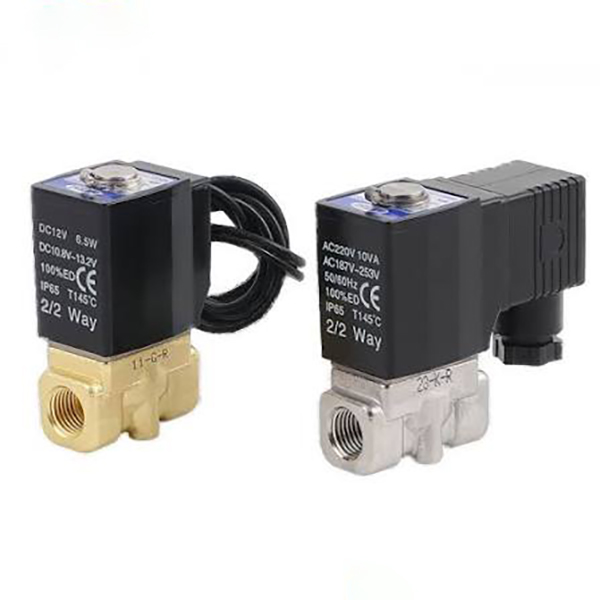

โซลินอยด์วาล์วของเหลวแบบปิดปกติซีรีส์ SOLH 2S ซีรีส์ 2/2 ทางประกอบด้วยสองบรรทัดเต็ม: รุ่น orifice ขนาดเล็กที่ออกฤทธิ์โดยตรง 030/050 และรุ่นเบื่อขนาดใหญ่ที่ควบคุมโดยนักบิน 150~500 สำหรับการควบคุมการเปิด-ปิดอัตโนมัติของน้ำสะอาด อากาศอัด สารหล่อเย็นในการตัด น้ำมันหล่อลื่น และท่อส่งของเหลวที่มีฤทธิ์กัดกร่อนเล็กน้อย เวอร์ชันออกฤทธิ์โดยตรงช่วยให้สตาร์ทด้วยแรงดันเป็นศูนย์โดยไม่มีขีดจำกัดแรงดันส่วนต่างขั้นต่ำ โดดเด่นด้วยขนาดที่กะทัดรัด การวางแนวการติดตั้งอเนกประสงค์ และการสลับอย่างรวดเร็วระดับมิลลิวินาที เหมาะสำหรับการใช้งานการไหลระดับไมโครแรงดันต่ำ เช่น การระบายความร้อนของเครื่องมือกลจุดเดียว การจ่ายอากาศขนาดเล็ก/น้ำ 3C และอุปกรณ์ทำความสะอาดขนาดเล็ก ประเภทที่ควบคุมโดยนำร่องต้องใช้ความแตกต่างของแรงดันขั้นต่ำ 0.05MPa สำหรับการเปิดแบบเต็ม ให้การไหลขนาดใหญ่พิเศษพร้อมคอยล์ความร้อนต่ำวัตต์ต่ำ เหมาะสำหรับส่วนหัวของท่อระบายน้ำของเครื่องอัดอากาศ ท่อฉีดน้ำหลัก และท่อบำบัดน้ำหมุนเวียนที่มีการไหลสูง มีการติดตั้งซีลยางไนไตรล์ NBR มาตรฐาน พร้อมตัวเลือกซีลเกรดอาหาร EPDM ทนกรดและน้ำร้อน มีมาตรฐานเกลียวสากลหลายแบบ (PT/G/NPT) และแรงดันไฟฟ้าคอยล์สากลทั่วโลก (DC12/24V, AC24/110/220V) รองรับโดยตัวเลือกปลั๊ก DIN และสายไฟ คอยล์ทนความร้อนให้พลังงานอย่างต่อเนื่องในระยะยาว คู่มือการเลือก: ชนิดออกฤทธิ์โดยตรงสำหรับท่อที่มีแรงดันสถิตต่ำกว่า 0.05MPa และการไหลของสาขาขนาดเล็ก เวอร์ชันควบคุมด้วยนักบินสำหรับส่วนหัวหลัก G1/2 และสูงกว่า พร้อมด้วยแรงดันสูงที่มั่นคงและอัตราการไหลเวียนขนาดใหญ่ จำเป็นต้องมีการปิดผนึก EPDM สำหรับน้ำร้อนและของเหลวเกรดอาหาร

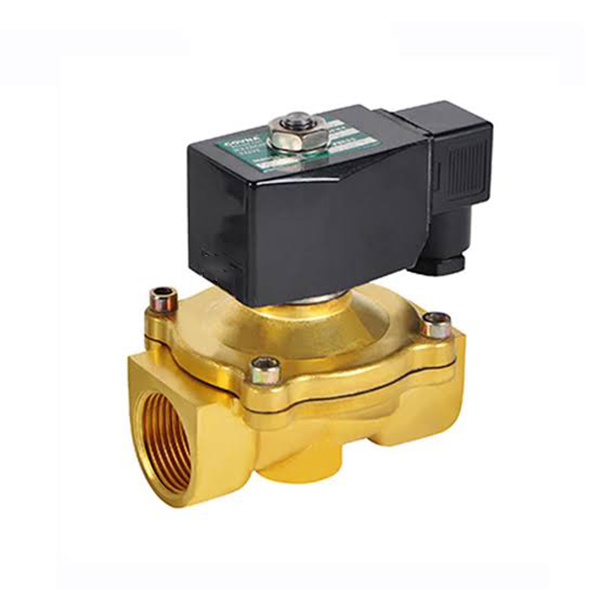

โซลินอยด์วาล์วของเหลวแบบปิดตามปกติซีรีส์ SOLH ซีรีส์ 2W ตัวเรือนเป็นทองเหลืองแข็ง รวมถึงรุ่น 030/050 ที่ออกฤทธิ์โดยตรงในช่องปากขนาดเล็กและรุ่น 150~500 ที่ควบคุมการเปิด-ปิดขนาดใหญ่ ออกแบบมาเพื่อการควบคุมการเปิด-ปิดอัตโนมัติของน้ำสะอาด อากาศอัด สารหล่อเย็นในการตัด น้ำมันหล่อลื่น และท่อส่งของเหลวที่มีฤทธิ์กัดกร่อนเล็กน้อย เวอร์ชันที่ออกฤทธิ์โดยตรงทำให้การเริ่มต้นแรงดันแตกต่างเป็นศูนย์โดยไม่มีขีดจำกัดแรงดันในการทำงานขั้นต่ำ โดดเด่นด้วยขนาดที่กะทัดรัด การวางแนวการติดตั้งแบบสากล และการสลับความถี่สูงระดับมิลลิวินาที เหมาะอย่างยิ่งสำหรับกิ่งก้านไหลขนาดเล็กที่มีแรงดันต่ำ วงจรน้ำเสริมสุญญากาศ และการทำความเย็นจุดเดียวสำหรับเครื่องมือกลขนาดเล็ก ประเภทที่ดำเนินการนำร่องต้องใช้แรงดันต่างเริ่มต้นขั้นต่ำ 0.05MPa ให้การไหลขนาดใหญ่พิเศษพร้อมคอยล์อุณหภูมิต่ำที่ใช้พลังงานต่ำ เหมาะสำหรับท่อระบายหลักของเครื่องอัดอากาศ วงจรฉีดน้ำหลักสำหรับการประกอบทั่วไป และท่อหมุนเวียนที่มีการไหลสูงสำหรับระบบบำบัดน้ำ มีการติดตั้งซีลยางไนไตรล์ NBR มาตรฐาน พร้อมตัวเลือกซีลเกรดอาหาร EPDM ทนความร้อนและกรด มีมาตรฐานเกลียวสากลหลายแบบ (PT/G/NPT) และแรงดันไฟฟ้าคอยล์เต็มช่วง (DC12/24V, AC24/110/220V) รองรับโดยช่องเสียบปลั๊ก DIN สำหรับการเดินสายไฟในตู้ และสายไฟกันน้ำ IP65 สำหรับอุปกรณ์กลางแจ้งที่มีความชื้น คอยล์ทนความร้อนช่วยให้จ่ายไฟได้ต่อเนื่องตลอด 24 ชั่วโมงโดยไม่เกิดอาการเหนื่อยหน่าย แนวทางการเลือก: เลือกประเภทที่ออกฤทธิ์โดยตรงสำหรับท่อที่มีแรงดันสถิตต่ำกว่า 0.05MPa และการไหลแบบจุดเดียวแบบไมโคร เลือกตัวแปรที่ควบคุมโดยนักบินสำหรับส่วนหัวหลัก G1/2 และสูงกว่าที่มีการหมุนเวียนแรงดันสูงขนาดใหญ่ที่เสถียร จำเป็นต้องมีซีล EPDM สำหรับน้ำร้อน น้ำบริสุทธิ์ และของเหลวเกรดอาหาร
