วาล์วควบคุม

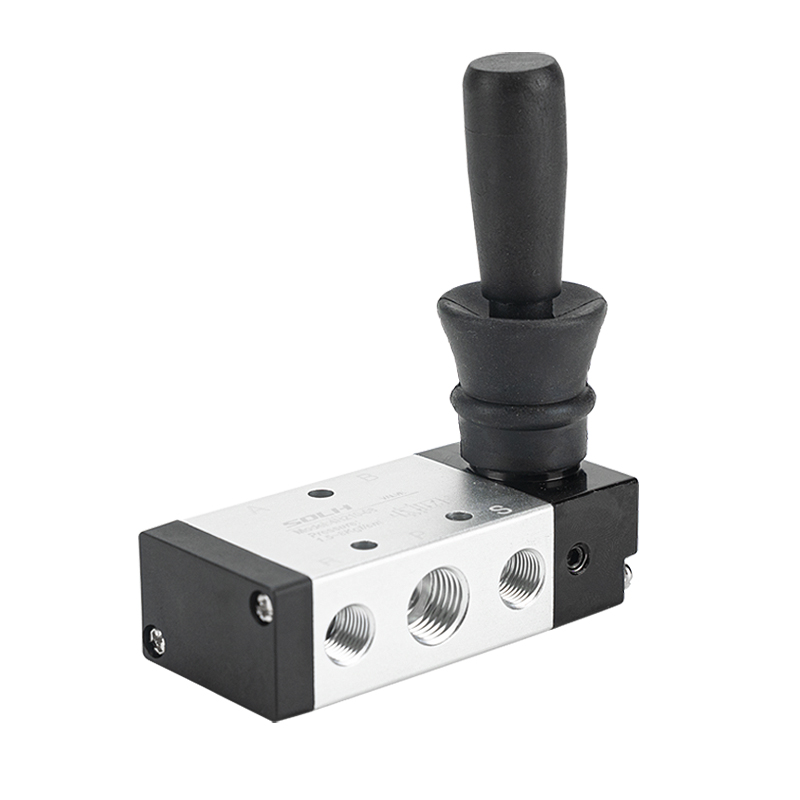

วาล์วควบคุมทิศทางแบบก้านโยก SOLH 4H ซีรีส์ได้รับการพัฒนาตามมาตรฐานอุตสาหกรรมหลัก ครอบคลุมการกำหนดค่า 5/2 ตำแหน่งและ 5/3 ตำแหน่ง ดำเนินการโดยใช้คันโยกแบบแมนนวลล้วนๆ โดยไม่ต้องใช้ขดลวดแม่เหล็กไฟฟ้าหรือสัญญาณนำร่องแบบนิวแมติก วาล์วแบบแมนนวลชนิดแกนหมุนเหล่านี้ถูกนำมาใช้อย่างกว้างขวางสำหรับการทดสอบการใช้งานอุปกรณ์ในสถานที่ การปิดระบบเพื่อความปลอดภัยในกรณีฉุกเฉิน และการควบคุมการขยับขยายของกระบอกสูบแบบสองทาง โครงสร้างการวางตำแหน่งสองแบบที่เป็นตัวเลือก: สปริงกลับอัตโนมัติและการล็อคกลไกด้วยลูกเหล็ก สร้างด้วยตัวเรือนอะลูมิเนียมอัลลอยด์ที่มีความแข็งแรงสูงและชุดแกนม้วนที่มีความแม่นยำ สิ่งสำคัญอย่างยิ่งคือ ขนาดการติดตั้งสอดคล้องกันอย่างสมบูรณ์กับวาล์วโซลินอยด์ 4V และวาล์วควบคุมด้วยอากาศ 4A ช่วยให้สามารถแลกเปลี่ยนโดยตรงและสลับได้อย่างยืดหยุ่นระหว่างโหมดควบคุมไฟฟ้า นิวแมติก และแบบแมนนวลในระบบนิวแมติกมาตรฐาน รูปแบบห้าพอร์ตเป็นไปตามข้อกำหนดทั่วไประหว่างประเทศ: P ทำหน้าที่เป็นช่องจ่ายอากาศอัดหลัก พอร์ต A และ B เชื่อมต่อกับช่องสองช่องของกระบอกสูบแบบแสดงสองทางเพื่อควบคุมการยืดและการถอยกลับ R และ S เป็นพอร์ตไอเสียที่เข้ากันได้กับตัวเก็บเสียงมาตรฐานเพื่อลดเสียงรบกวนจากไอเสีย สำหรับรุ่น 5/2 ตำแหน่ง รูปแบบการรีเซ็ตสปริงจะเด้งกลับโดยอัตโนมัติเมื่อปล่อยคันโยกเพื่อให้การป้องกันที่ผิดพลาดจากการทำงานต่อเนื่องโดยไม่ได้ตั้งใจ เวอร์ชันล็อคตัวเองจะยึดตำแหน่งแกนม้วนให้แน่นด้วยการวางตำแหน่งลูกเหล็กและคงสลักไว้จนกว่าจะสลับด้วยมือ เหมาะสำหรับสถานะการทำงานคงที่ในระยะยาว ยูนิตตำแหน่ง 5/3 ทั้งหมดใช้การวางตำแหน่งลูกบอลที่เสถียรคู่พร้อมโหมดเป็นกลางที่กำหนดค่าได้สามโหมด Closed Center (Type C) ผนึกพอร์ตทั้งหมดเพื่อล็อคกระบอกสูบและป้องกันการล้มของแอคชูเอเตอร์ที่ติดตั้งในแนวตั้ง ศูนย์ไอเสีย (Type C) ระบายพอร์ต A/B เพื่อลดแรงดัน ช่วยให้กระบอกสูบลอยได้อย่างอิสระระหว่างการทดสอบด้วยตนเอง ศูนย์แรงดัน (ประเภท P) จ่ายอากาศอัดไปยังช่องทำงานทั้งสองช่องเพื่อการควบคุมการจับยึดแบบซิงโครนัสและการปรับสมดุลแรง ทำงานบนอากาศอัดที่กรองแล้วภายใน 0.15~0.8 MPa ภายใต้สภาวะที่ไม่ต้องหล่อลื่น วาล์วจะทำงานอย่างต่อเนื่องที่ -20°C ถึง +70°C ข้อมูลจำเพาะที่มีจำหน่ายมีตั้งแต่ 4H200 ถึง 4H400 พร้อมตัวเลือกเธรดหลายแบบ วาล์วไม่มีส่วนประกอบทางไฟฟ้า มีความต้านทานการระเบิดโดยธรรมชาติโดยปราศจากประกายไฟ เหมาะอย่างยิ่งสำหรับไซต์การผลิตที่ติดไฟ มีฝุ่นมาก และมีความเสี่ยงสูง รองรับการติดตั้งแผงและการติดตั้งฐาน ซึ่งมักใช้สำหรับการทดสอบการทำงานด้วยตนเองของสายการผลิต การตัดวงจรนิวแมติกฉุกเฉิน ห่วงเชื่อมต่อเพื่อความปลอดภัย และการเปลี่ยนวาล์วควบคุมอัตโนมัติเพิ่มเติม

วาล์วควบคุมทิศทางแบบดึงมือ 3/2 ทางซีรีส์ SOLH 3L เป็นไปตามข้อกำหนดมาตรฐานอุตสาหกรรมด้วยโครงสร้างปกติปิด (NC) ที่เป็นค่าเริ่มต้นพร้อมกับสปริงกลับอัตโนมัติ วาล์วนิวแมติกแบบแมนนวลนี้ทำงานผ่านการเคลื่อนที่ของด้ามจับแบบกด-ดึงตามแนวแกนอย่างตรงไปตรงมา โดยไม่ต้องใช้ชิ้นส่วนไฟฟ้าหรือสัญญาณขับเคลื่อนแบบนิวแมติก ทำให้เป็นส่วนประกอบสวิตชิ่งแบบแมนนวลที่ปลอดภัยอย่างแท้จริงสำหรับวงจรนิวแมติก มีการใช้งานกันอย่างแพร่หลายสำหรับการสั่งงานกระบอกสูบแบบออกฤทธิ์ทางเดียว การสลับการเปิด-ปิดวงจร การทดสอบระบบแบบ Inching และระบบเชื่อมต่อด้านความปลอดภัย โดยเฉพาะอย่างยิ่งเหมาะอย่างยิ่งสำหรับการแก้ไขจุดบกพร่องภาคสนาม การปิดระบบฉุกเฉิน และสภาพแวดล้อมการทำงานที่เสี่ยงต่อการระเบิด โครงร่างสามพอร์ตเป็นไปตามมาตรฐานอุตสาหกรรมสากล: P สำหรับช่องอากาศอัดหลัก A สำหรับพอร์ตเอาต์พุตทำงานที่เชื่อมต่อกับกระบอกสูบแบบออกฤทธิ์เดี่ยว และ R สำหรับพอร์ตไอเสียที่เข้ากันได้กับตัวเก็บเสียงมาตรฐานเพื่อลดเสียงรบกวนจากไอเสีย ภายใต้สถานะการปล่อยตามปกติ สปริงส่งคืนในตัวจะกดสปูลที่มีความแม่นยำเพื่อปิดผนึกทางเข้า P พอร์ต A เชื่อมโยงกับ R เพื่อลดแรงกดเพื่อรักษาสถานะความปลอดภัยแบบปิด การดึงที่จับด้วยตนเองจะเลื่อนแกนหมุนเพื่อเชื่อมต่อพอร์ต P และ A เพื่อการจ่ายอากาศเพื่อขับเคลื่อนการเคลื่อนที่ของกระบอกสูบ เมื่อปล่อยออกมา สปริงจะรีเซ็ตวาล์วทันที โดยจะตัดปริมาณอากาศเข้าและระบายแรงดันที่ตกค้าง เพื่อป้องกันการทำงานต่อเนื่องโดยไม่ได้ตั้งใจ วาล์วสร้างด้วยตัวเรือนอะลูมิเนียมอัลลอยด์ที่แข็งแกร่งและแกนม้วนที่มีความแม่นยำแรงเสียดทานต่ำ ช่วยให้การทำงานไม่ต้องหล่อลื่นพร้อมประสิทธิภาพการซีลที่มั่นคง เกรดสี่ขนาดตั้งแต่ขนาดกะทัดรัด 3L100 ไปจนถึงข้อกำหนดเกลียวฝาครอบ 3L400 สำหรับงานหนัก M5, G1/8, G1/4, G3/8 และ G1/2; มีตัวเลือกเธรด PT, NPT และ G ให้เลือกเพื่อตอบสนองความต้องการในการติดตั้งทั่วโลก วาล์วรองรับการติดตั้งบนแผงและการติดตั้งที่ฐาน โดยแบ่งขนาดการติดตั้งที่เหมือนกันกับวาล์วที่ทำงานด้วยลม 3A เพื่อการแลกเปลี่ยนที่ราบรื่นระหว่างโหมดการควบคุมแบบแมนนวลและแบบนิวแมติก โดยไม่มีส่วนประกอบทางไฟฟ้าใดๆ ทำให้การทำงานไร้ประกายไฟเหมาะสำหรับโรงปฏิบัติงานที่ติดไฟได้ มีฝุ่นมากและมีความชื้น ซึ่งมักใช้สำหรับการหนีบด้วยมือ การควบคุมกระบอกสูบดีดออก การล็อคเพื่อความปลอดภัยในการบำรุงรักษาอุปกรณ์ และระบบควบคุมลอจิกแบบแมนนวล-นิวแมติกแบบรวมที่จับคู่กับวาล์วนำร่อง 3A

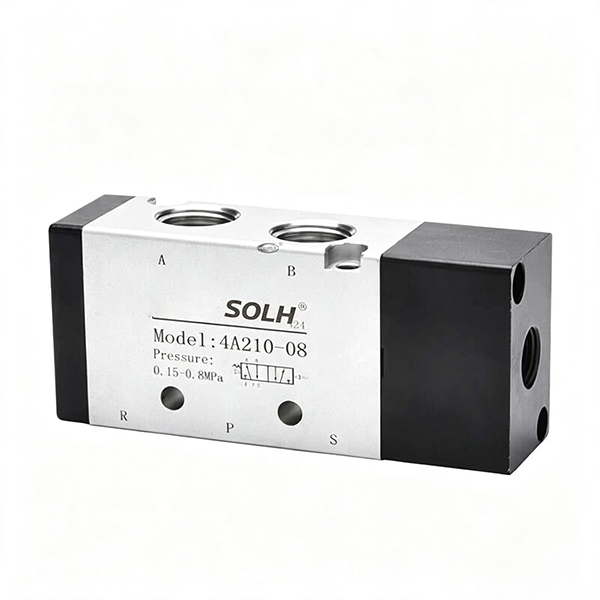

วาล์วควบคุมทิศทางแบบควบคุมทิศทางด้วยลมซีรีส์ SOLH 4A 5/2 ทางและ 5/3 ทางเป็นผลิตภัณฑ์คู่กันแบบนิวแมติกเต็มรูปแบบของซีรีส์วาล์วโซลินอยด์แม่เหล็กไฟฟ้า 4V แบบคลาสสิก ขับเคลื่อนด้วยสัญญาณควบคุมนิวแมติกภายนอกทั้งหมดโดยไม่มีคอยล์หรือชิ้นส่วนไฟฟ้าอยู่ภายใน วาล์วนี้ได้รับความปลอดภัยในการป้องกันการระเบิด และทำหน้าที่เป็นหน่วยควบคุมหลักสำหรับลูปนิวแมติกที่ไม่ใช้ไฟฟ้า พื้นที่ระเบิดอันตราย และระบบเชื่อมต่อเพื่อความปลอดภัย ใช้การกำหนดค่าสปูลที่มีความแม่นยำสูงและตัวเรือนอะลูมิเนียมอัลลอยด์ที่แข็งแกร่ง ขนาดการติดตั้งและลักษณะการไหลที่เหมือนกันกับซีรีส์ 4V เพื่อการเปลี่ยนและอัปเกรดโดยตรงอย่างราบรื่นระหว่างแผนการควบคุมที่ขับเคลื่อนด้วยไฟฟ้าและแบบนิวแมติกเต็มรูปแบบ เค้าโครงมาตรฐานห้าพอร์ตเป็นไปตามข้อกำหนดสากลของอุตสาหกรรม: P สำหรับช่องจ่ายอากาศหลัก, A และ B เป็นพอร์ตการทำงานที่เชื่อมต่อกับห้องสองห้องของกระบอกสูบแบบออกฤทธิ์สองทางสำหรับการควบคุมการยืดและการหดกลับ, R และ S เป็นพอร์ตไอเสียที่เข้ากันได้กับตัวเก็บเสียงมาตรฐาน เพื่อลดเสียงรบกวนในการปฏิบัติงาน กลุ่มผลิตภัณฑ์ 5/2 ทิศทางมีตัวเลือกการควบคุมนิวแมติกส์เดี่ยวและตัวเลือกการควบคุมนิวแมติกส์คู่ รุ่นควบคุมด้วยลมเดี่ยวจะสลับเมื่อรับสัญญาณอากาศควบคุม และรีเซ็ตโดยอัตโนมัติด้วยสปริงในตัวเมื่อแรงดันควบคุมหายไปเพื่อให้การป้องกันที่ไม่ผิดพลาด รุ่นควบคุมด้วยลมคู่ไม่มีสปริงกลับและล็อคตำแหน่งแกนหมุนปัจจุบันอย่างต่อเนื่องหลังจากถอดอากาศควบคุมออกแล้ว รองรับการวางตำแหน่งในระยะยาวและการรักษาแรงดันโดยไม่ต้องควบคุมอากาศเข้าอย่างต่อเนื่อง รุ่น 5/3 ทิศทางเป็นแบบขับเคลื่อนด้วยลมคู่โดยเฉพาะพร้อมการกำหนดค่าที่เป็นกลางที่เลือกได้สามแบบ: ศูนย์กลางแบบปิด (ประเภท C) จะปิดผนึกพอร์ตทั้งหมดเพื่อล็อคกระบอกสูบและป้องกันการล้มในแนวตั้ง ศูนย์ไอเสีย (ประเภท E) ระบายพอร์ต A/B สู่บรรยากาศเพื่อระบายแรงดันและทดสอบการใช้งานแบบแมนนวล ศูนย์แรงดัน (ประเภท P) จ่ายอากาศอัดไปยังช่องทำงานทั้งสองช่องเพื่อการจับยึดแบบซิงโครนัสและการปรับสมดุลแรง เหมาะสำหรับอากาศอัดที่กรองซึ่งมีแรงดันใช้งาน 0.15~0.8 MPa ทั้งซีรีส์รองรับการทำงานแบบไม่ต้องหล่อลื่นและทำงานได้อย่างน่าเชื่อถือตั้งแต่ -20°C ถึง +70°C ใช้กันอย่างแพร่หลายในโรงงานเคมี โรงงานพ่นสี เหมืองแร่ และสภาพแวดล้อมที่เสี่ยงต่อการระเบิด โดยทำงานร่วมกับวาล์วเชิงกล วาล์วควบคุมด้วยมือ และวาล์วนำร่องอากาศ เพื่อสร้างระบบควบคุมลอจิกแบบนิวแมติกส์ที่สมบูรณ์แบบสำหรับกระบอกสูบแบบดับเบิ้ลแอคชั่น

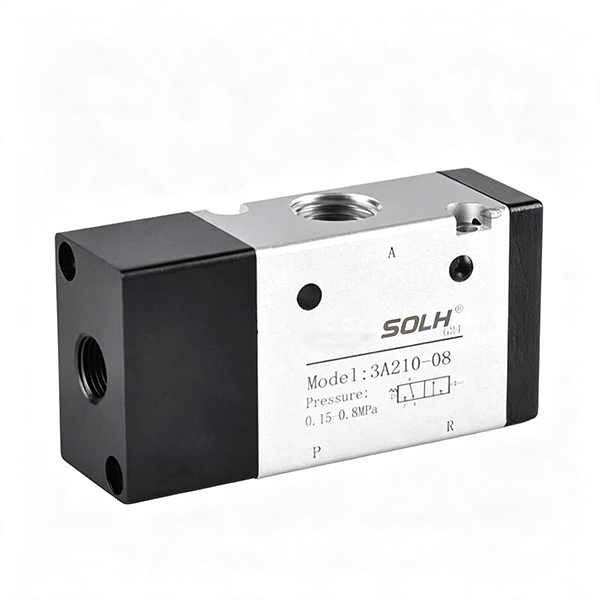

SOLH 3A ซีรีส์ วาล์วควบคุมทิศทางที่ทำงานด้วยลมภายนอก 3/2 ทาง ผลิตขึ้นตามมาตรฐานอุตสาหกรรมกระแสหลัก ขับเคลื่อนด้วยอินพุตสัญญาณนิวแมติกทั้งหมดโดยไม่มีขดลวดแม่เหล็กไฟฟ้า ซีรีส์นี้ได้รับการออกแบบทางวิศวกรรมเพื่อควบคุมการยืด การดึงกลับ และการรักษาแรงดันของกระบอกสูบนิวแมติกแบบออกทางเดียว ทำหน้าที่เป็นองค์ประกอบควบคุมความปลอดภัยที่สำคัญสำหรับวงจรนิวแมติกส์ที่ไม่ใช้ไฟฟ้าทั้งหมด บรรยากาศที่อาจเกิดการระเบิดที่เป็นอันตราย และเครื่องจักรอุตสาหกรรมที่ไม่ปลอดภัย รูปแบบมาตรฐานสามพอร์ตเป็นไปตามคำจำกัดความทางอุตสาหกรรมสากล: P สำหรับช่องจ่ายอากาศอัดหลัก A สำหรับช่องจ่ายอากาศที่เชื่อมต่อโดยตรงกับกระบอกสูบแบบออกทางเดียว และ R สำหรับพอร์ตไอเสียสำหรับระบายแรงดันและการรีเซ็ตสปริงอย่างรวดเร็ว มีการกำหนดค่าการควบคุมสองแบบ รุ่นควบคุมด้วยลมเดี่ยว (3A×10) สลับเมื่อรับสัญญาณอากาศภายนอก และรีเซ็ตโดยอัตโนมัติผ่านสปริงในตัวเมื่อสัญญาณควบคุมอากาศถูกลบออก เพื่อรับประกันประสิทธิภาพการรีเซ็ตที่ปลอดภัยเมื่อเกิดข้อผิดพลาด รุ่นควบคุมนิวแมติกคู่ (3A×20) ใช้โครงสร้างสปูลแบบล็อค ซึ่งจะล็อคตำแหน่งวาล์วอย่างต่อเนื่อง แม้ว่าจะตัดการเชื่อมต่ออากาศควบคุมแล้ว เพื่อรักษาการยึดจับและการวางตำแหน่งในระยะยาว สร้างด้วยตัววาล์วอะลูมิเนียมอัลลอยด์ความแข็งแรงสูงและแกนวาล์วที่กลึงอย่างแม่นยำ วาล์วนี้รองรับการทำงานแบบไร้น้ำมันภายใต้อากาศอัดที่กรองด้วยความแม่นยำในการกรองสูงกว่า 40 μm ภายในช่วงแรงดันใช้งาน 0.15~0.8 MPa ข้อมูลจำเพาะสี่มิติตั้งแต่ 3A100 ขนาดเล็กไปจนถึง 3A400 กระแสสูงสำหรับงานหนักครอบคลุมการเชื่อมต่อเกลียว M5 ถึง G1/2 และเธรด NPT เป็นตัวเลือกสำหรับโครงการในต่างประเทศ วาล์วนี้ไม่มีชิ้นส่วนไฟฟ้าภายใน จึงมีประสิทธิภาพในการป้องกันการระเบิด เหมาะอย่างยิ่งสำหรับสภาพแวดล้อมการทำงานที่ติดไฟ เต็มไปด้วยฝุ่น และชื้น รองรับการติดตั้งแบบหลายมุมแบบสุ่มและการประกอบท่อร่วมสำหรับชุดวาล์วโมดูลาร์ ซึ่งใช้งานกันอย่างแพร่หลายในกลไกการจับยึดชิ้นงาน ระบบเชื่อมต่อนิรภัยแบบนิวแมติก และสถานีกำหนดตำแหน่งระยะยาว
