ชุดส่วนประกอบนิวเมติก

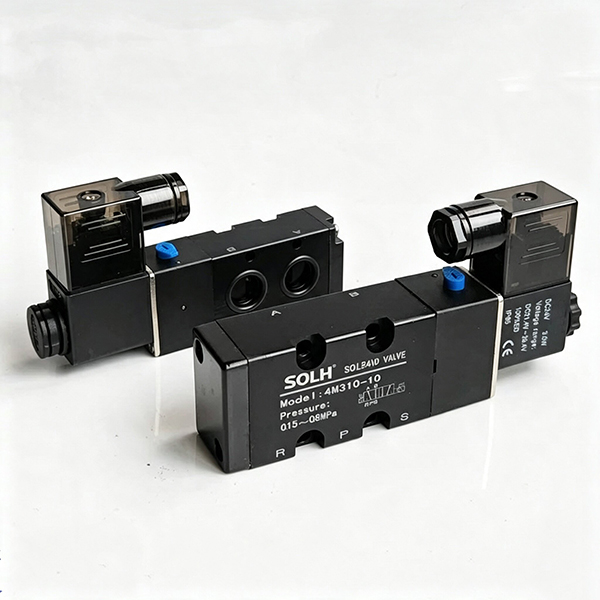

โซลินอยด์วาล์ว 5/2 ทิศทางชนิดเพลทซีรีส์ SOLH 4M ปฏิบัติตามมาตรฐานการติดตั้ง NAMUR สากลอย่างเคร่งครัด สร้างขึ้นเพื่อการประกอบโดยตรงบนแอคชูเอเตอร์แบบนิวแมติกที่ขับบอลวาล์วและวาล์วผีเสื้อ ฐานด้านล่างแบบรวมมาพร้อมกับช่องอากาศ P, A, B, R1 และ R2 ที่ฝังไว้ล่วงหน้า ช่วยให้สามารถเชื่อมต่อกับช่องอากาศของแอคชูเอเตอร์ได้อย่างราบรื่น โดยไม่ต้องใช้ท่อภายนอกสำหรับพอร์ตการทำงาน A/B เค้าโครงที่ได้รับการปรับปรุงนี้ช่วยลดภาระงานเค้าโครงท่อและจุดรั่วไหลของอากาศที่อาจเกิดขึ้นได้อย่างมาก เมื่อเทียบกับโซลินอยด์วาล์วซีรีส์ 4V ที่เชื่อมต่อด้วยท่อทั่วไป กลุ่มผลิตภัณฑ์นี้ใช้โครงสร้างหลอดไพล็อตภายในพร้อมการทำงานแบบไร้น้ำมัน โดยนำเสนอในรูปแบบรีเซ็ตสปริงคอยล์เดี่ยว (4M×10) และหน่วยความจำล็อคคอยล์คู่ (4M×20) ครอบคลุมสามขนาดเกรด: 4M100, เมนสตรีม 4M200 และการไหลสูง 4M300 ระบบควบคุมด้วยไฟฟ้าเดี่ยวจะรีเซ็ตโดยอัตโนมัติภายใต้แรงตึงของสปริงเมื่อไฟฟ้าถูกตัดการเชื่อมต่อสำหรับสถานการณ์การรีเซ็ตที่ปลอดภัยเมื่อเกิดข้อผิดพลาด ในขณะที่เวอร์ชันควบคุมด้วยไฟฟ้าคู่จะคงตำแหน่งสวิตช์ไว้อย่างมั่นคงหลังจากไฟฟ้าดับ เพื่อรักษาสถานะการเปิด/ปิดวาล์วไว้เพื่อการล็อคท่อในระยะยาว แต่ละยูนิตมีปุ่มแทนที่แบบแมนนวลที่ติดตั้งด้านข้างเพื่อความสะดวกในการทดสอบการใช้งานและทดสอบการบำรุงรักษาแบบออฟไลน์ คอยล์รองรับแรงดันไฟฟ้า AC/DC ทั่วโลกที่ใช้กันอย่างแพร่หลาย พร้อมการป้องกันฝุ่นและน้ำเข้าระดับ IP65 เหมาะสำหรับสภาพการทำงานที่เข้มงวดในการบำบัดน้ำ ท่อส่งสารเคมี และการเปลี่ยนของไหลทางอุตสาหกรรมทั่วไป ซีรีส์นี้เข้ากันได้กับฐานท่อร่วมหลายมิติที่ใช้ร่วมกันกับซีรีส์ 4V ที่เทียบเท่า รองรับการติดตั้งแอคชูเอเตอร์แบบสแตนด์อโลนหรือการประกอบเกาะวาล์วแบบรวมศูนย์ผ่านท่อร่วมหลายสถานี ด้วยอินเทอร์เฟซ NAMUR มาตรฐานที่ได้รับการรับรอง ซึ่งสามารถใช้แทนกันได้กับซีรีส์ Airtac 4M กระแสหลัก โดยทำหน้าที่เป็นส่วนประกอบควบคุมที่เข้าคู่กันโดยเฉพาะสำหรับการควบคุมการเปิด-ปิดอัตโนมัติของบอลนิวแมติกและแอคทูเอเตอร์วาล์วผีเสื้อ

โซลินอยด์วาล์วควบคุมด้วยนักบินขนาดกะทัดรัด SOLH 7V มีรูปแบบ 5/2 และ 5/3 ทางที่สมบูรณ์ ครอบคลุมการส่งคืนสปริงคอยล์เดี่ยว ล็อคคอยล์คู่ และฟังก์ชันส่วนกลางสามฟังก์ชัน: ปิดตรงกลาง ไอเสียตรงกลาง การจ่ายแรงดันตรงกลาง ใช้การออกแบบตัวระบายไอเสียแบบรวมศูนย์ภายในที่มีความสามารถในการไหลสูงกว่าวาล์วซีรีส์ 4V แบบดั้งเดิมประมาณ 30% โดยมีการตอบสนองการสลับ ≤50ms และความถี่ในการทำงานสูงสุดถึง 5 Hz คอยล์กำลังต่ำพิเศษสร้างความร้อนน้อยลงเพื่อให้จ่ายไฟได้อย่างต่อเนื่อง โดยใช้พลังงาน DC 0.7W และ AC 1.1VA มีให้เลือกขนาดเต็มตั้งแต่ M5 ถึง 3/8" ซึ่งรองรับทั้งพอร์ตเกลียวมาตรฐานและข้อต่อสวมเร็วแบบกดเข้า สามารถติดตั้งวาล์วแยกกันหรือซ้อนกันบนท่อร่วมอลูมิเนียมแบบหลายสถานีเพื่อประหยัดพื้นที่ในตู้และลดความซับซ้อนของท่อลมหลัก ช่วงแรงดันใช้งาน 0.15~0.8 MPa โดยมีอุณหภูมิในการทำงาน -20°C~70° ตัววาล์วอะลูมิเนียมหล่อขึ้นรูปให้อายุการใช้งานการซีลที่ยาวนาน ใช้กันอย่างแพร่หลายสำหรับการสลับทิศทางของกระบอกสูบและการควบคุมนิวแมติกจากส่วนกลางในการผลิตอัตโนมัติทั้งหมด เส้น

โซลินอยด์วาล์ว 5 พอร์ตควบคุมโดยนักบินซีรีส์ SOLH SY สามารถใช้แทนกันได้อย่างสมบูรณ์กับวาล์ว SMC ที่เข้ากัน รวมถึงรุ่น SY3000 mini, SY5000 กระแสหลักขนาดกลาง, SY7000 ขนาดใหญ่ และ SY9000 ขนาดใหญ่พิเศษ มีตัวเลือกวงจรที่สมบูรณ์: 5/2 คอยล์เดี่ยว/คู่ และ 5/3 สามตำแหน่งพร้อมฟังก์ชันปิดตรงกลาง ไอเสียตรงกลาง และจ่ายแรงดันตรงกลาง คอยล์มาตรฐาน 0.35W และคอยล์ประหยัดพลังงานต่ำพิเศษ 0.1W ซึ่งเป็นอุปกรณ์เสริมจะสร้างความร้อนเพียงเล็กน้อยเพื่อให้พลังงานได้อย่างต่อเนื่อง รุ่นนำร่องภายในทำงานได้ 0.1~0.7 MPa ในขณะที่รุ่นนำร่องภายนอกรองรับสภาพแวดล้อมสุญญากาศ -100kPa แกนม้วนที่ปิดผนึกช่องว่างมีรอบการสลับสูงสุดถึง 200 ล้านรอบ ช่องระบายอากาศถูกจัดเรียงไว้ที่ด้านข้าง ด้านบน และด้านล่างสำหรับการกำหนดเส้นทางท่อแบบยืดหยุ่น วาล์วใช้การออกแบบแบบเสียบปลั๊กที่เข้ากันได้กับเกาะวาล์วท่อร่วม SS5Y ช่วยให้สามารถบำรุงรักษาวาล์วเดี่ยวได้โดยไม่ต้องแยกชิ้นส่วนทั้งหมด พร้อมขั้วต่อปลั๊ก IP65 และระดับฐานท่อร่วม IP67 รางน้ำภายในที่ได้รับการปรับปรุงให้การไหลสูงกว่าวาล์วแบบเดิมประมาณ 80% และตาข่ายตัวกรองนำร่องในตัวช่วยป้องกันแกนหมุนที่ติดโดยฝุ่น ใช้กันอย่างแพร่หลายสำหรับการสลับทิศทางของกระบอกสูบและการควบคุมนิวแมติกแบบรวมศูนย์ในเซมิคอนดักเตอร์ การเชื่อมยานยนต์ บรรจุภัณฑ์ และอุปกรณ์อัตโนมัติทางการแพทย์

โซลินอยด์วาล์วของเหลวแบบปิดปกติซีรีส์ SOLH 2S ซีรีส์ 2/2 ทางประกอบด้วยสองบรรทัดเต็ม: รุ่น orifice ขนาดเล็กที่ออกฤทธิ์โดยตรง 030/050 และรุ่นเบื่อขนาดใหญ่ที่ควบคุมโดยนักบิน 150~500 สำหรับการควบคุมการเปิด-ปิดอัตโนมัติของน้ำสะอาด อากาศอัด สารหล่อเย็นในการตัด น้ำมันหล่อลื่น และท่อส่งของเหลวที่มีฤทธิ์กัดกร่อนเล็กน้อย เวอร์ชันออกฤทธิ์โดยตรงช่วยให้สตาร์ทด้วยแรงดันเป็นศูนย์โดยไม่มีขีดจำกัดแรงดันส่วนต่างขั้นต่ำ โดดเด่นด้วยขนาดที่กะทัดรัด การวางแนวการติดตั้งอเนกประสงค์ และการสลับอย่างรวดเร็วระดับมิลลิวินาที เหมาะสำหรับการใช้งานการไหลระดับไมโครแรงดันต่ำ เช่น การระบายความร้อนของเครื่องมือกลจุดเดียว การจ่ายอากาศขนาดเล็ก/น้ำ 3C และอุปกรณ์ทำความสะอาดขนาดเล็ก ประเภทที่ควบคุมโดยนำร่องต้องใช้ความแตกต่างของแรงดันขั้นต่ำ 0.05MPa สำหรับการเปิดแบบเต็ม ให้การไหลขนาดใหญ่พิเศษพร้อมคอยล์ความร้อนต่ำวัตต์ต่ำ เหมาะสำหรับส่วนหัวของท่อระบายน้ำของเครื่องอัดอากาศ ท่อฉีดน้ำหลัก และท่อบำบัดน้ำหมุนเวียนที่มีการไหลสูง มีการติดตั้งซีลยางไนไตรล์ NBR มาตรฐาน พร้อมตัวเลือกซีลเกรดอาหาร EPDM ทนกรดและน้ำร้อน มีมาตรฐานเกลียวสากลหลายแบบ (PT/G/NPT) และแรงดันไฟฟ้าคอยล์สากลทั่วโลก (DC12/24V, AC24/110/220V) รองรับโดยตัวเลือกปลั๊ก DIN และสายไฟ คอยล์ทนความร้อนให้พลังงานอย่างต่อเนื่องในระยะยาว คู่มือการเลือก: ชนิดออกฤทธิ์โดยตรงสำหรับท่อที่มีแรงดันสถิตต่ำกว่า 0.05MPa และการไหลของสาขาขนาดเล็ก เวอร์ชันควบคุมด้วยนักบินสำหรับส่วนหัวหลัก G1/2 และสูงกว่า พร้อมด้วยแรงดันสูงที่มั่นคงและอัตราการไหลเวียนขนาดใหญ่ จำเป็นต้องมีการปิดผนึก EPDM สำหรับน้ำร้อนและของเหลวเกรดอาหาร

โซลินอยด์วาล์วของเหลวแบบปิดตามปกติซีรีส์ SOLH ซีรีส์ 2W ตัวเรือนเป็นทองเหลืองแข็ง รวมถึงรุ่น 030/050 ที่ออกฤทธิ์โดยตรงในช่องปากขนาดเล็กและรุ่น 150~500 ที่ควบคุมการเปิด-ปิดขนาดใหญ่ ออกแบบมาเพื่อการควบคุมการเปิด-ปิดอัตโนมัติของน้ำสะอาด อากาศอัด สารหล่อเย็นในการตัด น้ำมันหล่อลื่น และท่อส่งของเหลวที่มีฤทธิ์กัดกร่อนเล็กน้อย เวอร์ชันที่ออกฤทธิ์โดยตรงทำให้การเริ่มต้นแรงดันแตกต่างเป็นศูนย์โดยไม่มีขีดจำกัดแรงดันในการทำงานขั้นต่ำ โดดเด่นด้วยขนาดที่กะทัดรัด การวางแนวการติดตั้งแบบสากล และการสลับความถี่สูงระดับมิลลิวินาที เหมาะอย่างยิ่งสำหรับกิ่งก้านไหลขนาดเล็กที่มีแรงดันต่ำ วงจรน้ำเสริมสุญญากาศ และการทำความเย็นจุดเดียวสำหรับเครื่องมือกลขนาดเล็ก ประเภทที่ดำเนินการนำร่องต้องใช้แรงดันต่างเริ่มต้นขั้นต่ำ 0.05MPa ให้การไหลขนาดใหญ่พิเศษพร้อมคอยล์อุณหภูมิต่ำที่ใช้พลังงานต่ำ เหมาะสำหรับท่อระบายหลักของเครื่องอัดอากาศ วงจรฉีดน้ำหลักสำหรับการประกอบทั่วไป และท่อหมุนเวียนที่มีการไหลสูงสำหรับระบบบำบัดน้ำ มีการติดตั้งซีลยางไนไตรล์ NBR มาตรฐาน พร้อมตัวเลือกซีลเกรดอาหาร EPDM ทนความร้อนและกรด มีมาตรฐานเกลียวสากลหลายแบบ (PT/G/NPT) และแรงดันไฟฟ้าคอยล์เต็มช่วง (DC12/24V, AC24/110/220V) รองรับโดยช่องเสียบปลั๊ก DIN สำหรับการเดินสายไฟในตู้ และสายไฟกันน้ำ IP65 สำหรับอุปกรณ์กลางแจ้งที่มีความชื้น คอยล์ทนความร้อนช่วยให้จ่ายไฟได้ต่อเนื่องตลอด 24 ชั่วโมงโดยไม่เกิดอาการเหนื่อยหน่าย แนวทางการเลือก: เลือกประเภทที่ออกฤทธิ์โดยตรงสำหรับท่อที่มีแรงดันสถิตต่ำกว่า 0.05MPa และการไหลแบบจุดเดียวแบบไมโคร เลือกตัวแปรที่ควบคุมโดยนักบินสำหรับส่วนหัวหลัก G1/2 และสูงกว่าที่มีการหมุนเวียนแรงดันสูงขนาดใหญ่ที่เสถียร จำเป็นต้องมีซีล EPDM สำหรับน้ำร้อน น้ำบริสุทธิ์ และของเหลวเกรดอาหาร

กระบอกสูบมาตรฐานก้านผูกน้ำหนักเบา SOLH MBB เป็นรุ่นน้ำหนักเบาที่ได้รับการอัพเกรด ซึ่งเบากว่าซีรีส์ MB แบบดั้งเดิมถึง 10% และสอดคล้องตามมาตรฐาน ISO15552 อย่างสมบูรณ์สำหรับการเปลี่ยนกระบอกสูบก้านผูกที่นำเข้าโดยตรง โดดเด่นด้วยเบาะลมแบบปรับได้ปลายคู่และฝาปิดปลายเหลี่ยม ช่วยให้มั่นใจได้ถึงความแข็งแกร่งสูง เสียงรบกวนต่ำ และการทำงานแบบไร้น้ำมันที่เสถียร เหมาะสำหรับสภาพการทำงานที่มีโหลดปานกลางและความถี่สูง ครอบคลุมหลายรุ่นและตัวเลือกการติดตั้งที่หลากหลาย ซึ่งใช้กันอย่างแพร่หลายในอุปกรณ์ลำเลียงและเครื่องจักรอัตโนมัติทั่วไป ด้วยการผลิตจำนวนมากและสต็อกที่เพียงพอ จึงทำให้การจัดหาและการส่งออกเป็นชุดมีเสถียรภาพทั่วโลก

กระบอกสูบโปรไฟล์ไร้ก้าน SOLH SAI เป็นไปตามมาตรฐาน ISO15552 ซึ่งเปลี่ยนมิติได้กับซีรีส์ FESTO DNC และ SE ใช้กระบอกอะลูมิเนียมในตัวรูปตัว M ติดตั้งเบาะลมแบบปรับได้สองด้านและแผ่นยางยืด PPV และร่องเซ็นเซอร์สองด้าน รุ่นเต็มรูปแบบ ได้แก่ ก้านสูบเดี่ยว ก้านสูบคู่ ปรับระยะชักได้ ล็อคได้ และกระบอกสูบรวมวาล์ว SAIF รองรับการทำงานแบบไร้น้ำมันโดยมีแรงดันสตาร์ทต่ำ ขนาดรูเจาะ φ32~200มม. ระยะชักที่ปรับแต่งได้สูงสุดถึง 2000มม. และตัวเลือกการติดตั้ง ISO ต่างๆ ใช้กันอย่างแพร่หลายในเครื่องจักรบรรจุภัณฑ์ สายพานลำเลียง และระบบอัตโนมัติของเครื่องมือกล การผลิตจำนวนมากที่มีเสถียรภาพและสต็อกที่เพียงพอทำให้เป็นแอคชูเอเตอร์เชิงเส้นทั่วไปที่คุ้มต้นทุนสำหรับอุปกรณ์ระบบอัตโนมัติในการส่งออก

กระบอกสูบมาตรฐานทรงสี่เหลี่ยมไร้ก้าน SOLH SE เป็นไปตามมาตรฐาน ISO15552 และ VDMA24562 สามารถใช้แทนกันได้โดยตรงกับซีรีส์ FESTO DNC และ SMC CP96S กระบอกอะลูมิเนียมทรงสี่เหลี่ยมในตัวให้ความแข็งแกร่งสูง ติดตั้งเบาะลมแบบปรับได้สองด้านและร่องเซ็นเซอร์ 3 ด้านเพื่อการติดตั้งที่ยืดหยุ่น รุ่นต่างๆ ได้แก่ ก้านสูบเดี่ยว ก้านสูบคู่ ระยะชักแบบปรับได้ และแบบล็อคได้ BSE เหมาะสำหรับการใช้งานที่มีโหลดหนักปานกลางและความถี่สูงช่วงชักยาว กระบอกชุบอะโนไดซ์แข็งรองรับการทำงานแบบไร้น้ำมันด้วยตัวเลือกการติดตั้งที่หลากหลาย ซึ่งนำมาใช้กันอย่างแพร่หลายสำหรับเครื่องมือกล บรรจุภัณฑ์ และระบบสายพานลำเลียงอัตโนมัติ บริการช่วงชักยาวแบบกำหนดเอง สต็อกที่เพียงพอ และการจัดหาจำนวนมากที่มั่นคงสำหรับผู้ผลิตระบบอัตโนมัติทั่วโลก

กระบอกสูบมาตรฐานก้านผูกแบบประหยัด SOLH SC ใช้ก้านผูกสี่เส้นเพื่อยึดฝาปิดท้ายด้วยความแข็งแกร่งและทนต่อแรงกระแทกสูง ซึ่งนำมาใช้กันอย่างแพร่หลายในฐานะแอคชูเอเตอร์แบบนิวแมติกทั่วไป ขนาดเจาะอยู่ในช่วง φ32~250 มม. พร้อมเบาะลมแบบปรับได้สองด้านเพื่อลดแรงกระแทกและเสียงรบกวน มีให้เลือกหลายแบบ ได้แก่ ก้านสูบเดี่ยว ก้านสูบคู่ SCD ปรับระยะชัก SCJ และกระบอกสูบแบบล็อคได้ SCL วงแหวนแม่เหล็กในตัวเป็นอุปกรณ์เสริมสำหรับสวิตช์แม่เหล็ก CMSG/DMSG รองรับการทำงานแบบไร้น้ำมัน ตัวถังสั้นกว่ากระบอกสูบโปรไฟล์ ISO ที่รูเท่ากันในราคาที่แข่งขันได้ มีการติดตั้งหลายประเภทสำหรับการดัน การขนย้าย และการวางตำแหน่งบนสายพานลำเลียง บรรจุภัณฑ์ และสายการประกอบ สต็อกที่เพียงพอรองรับคำสั่งซื้อส่งออกจำนวนมาก
