ชุดส่วนประกอบนิวเมติก

กระบอกสูบนิวแมติกไร้ก้าน SOLH DNC ปฏิบัติตามมาตรฐานสากล ISO 15552 และ VDMA 24562 อย่างเคร่งครัด สามารถใช้แทนกันได้อย่างสมบูรณ์กับกระบอกสูบมาตรฐานยุโรปทั่วไปสำหรับการอัพเกรดอุปกรณ์ที่ราบรื่นและโครงการส่งออกต่างประเทศ โปรไฟล์อะลูมิเนียมทรงสี่เหลี่ยมที่มีความแข็งแกร่งสูงในตัวจะขจัดแท่งยึดที่เปลือยเปล่าออกเพื่อความเสถียรของโครงสร้างที่สูงขึ้นและการจัดวางที่เป็นระเบียบเรียบร้อย จับคู่กับร่องเซ็นเซอร์สองด้านในตัวเพื่อการติดตั้งสวิตช์แม่เหล็กที่สะดวก เบาะลมแบบปรับได้สองด้านแบบ PPV มาตรฐานช่วยลดการชนกันของแรงเฉื่อยในระหว่างการเคลื่อนที่แบบลูกสูบความเร็วสูงได้อย่างมีประสิทธิภาพ การปิดผนึกคอมโพสิตแรงเสียดทานต่ำระดับพรีเมี่ยมรองรับการทำงานแบบไร้น้ำมันด้วยระยะการใช้งานรวมถึง 4,000 กม. และความแม่นยำของตำแหน่งซ้ำภายใน ± 0.05 มม. การกำหนดค่าเสริมประกอบด้วยก้านสี่เหลี่ยมป้องกันการหมุน ก้านคู่ ชุดล็อคตำแหน่ง และล็อคแบบกลไกส่วนปลาย การผลิตในปริมาณมากอย่างมีเสถียรภาพของเรารับประกันสต็อกสินค้าที่เพียงพอ ซึ่งมีการใช้กันอย่างแพร่หลายในระบบอัตโนมัติของยานยนต์ อิเล็กทรอนิกส์ที่มีความแม่นยำ เครื่องจักรบรรจุภัณฑ์ และสายการผลิตอัตโนมัติมาตรฐานยุโรปที่ต้องการการดำเนินงานที่มีความเสถียรในวงจรที่ยาวนาน

กระบอกสูบนิวแมติกไร้ก้านสูบซีรีส์ SOLH SI ปฏิบัติตามมาตรฐานสากล ISO 15552 (เดิมคือ ISO 6431) และ VDMA 24562 อย่างเคร่งครัด โดยสามารถใช้แทนกันได้อย่างสมบูรณ์แบบกับกระบอกสูบซีรีส์ Festo DNC, SE และ DSBA เป็นทางเลือกระดับกลางที่คุ้มค่า ตัวกระบอกสูบสร้างด้วยโครงอลูมิเนียมอัลลอยด์ทรงสี่เหลี่ยมรูปดาวในตัว โดยไม่มีก้านผูกแบบเปลือย ทำให้มีความแข็งแกร่งของโครงสร้างที่เหนือกว่า ประสิทธิภาพการป้องกันแรงบิดและการโก่งตัวที่โดดเด่น ควบคู่ไปกับรูปลักษณ์ภายนอกที่เป็นระเบียบเรียบร้อยและทนต่อการกัดกร่อน เหมาะสำหรับการจัดวางเคียงข้างกันอย่างเรียบร้อยในสายการผลิตอัตโนมัติ ร่องเซ็นเซอร์เฉพาะในตัวทั้งสองด้านรองรับการติดตั้งสวิตช์แม่เหล็ก AirTAC CMSE, DMSE และ CS1 โดยตรงโดยไม่ต้องใช้ขายึดเพิ่มเติม มาพร้อมกับเบาะลมแบบปรับเองสองด้านแบบมาตรฐาน จับคู่กับกันชนแบบยืดหยุ่น PPV ช่วยลดแรงกระแทกจากแรงเฉื่อยได้อย่างมีประสิทธิภาพ และลดเสียงรบกวนในระหว่างการขับกลับแบบหนักหน่วงด้วยความเร็วสูง ระบบซีลชดเชยชนิด Y คู่ระดับพรีเมียมช่วยให้มั่นใจได้ว่าแรงดันเริ่มต้นต่ำเป็นพิเศษที่ 0.1 MPa และการทำงานแบบไร้น้ำมันในระยะยาวที่เสถียร ก้านลูกสูบเหล็ก 45# ชุบโครเมียมแข็งมีความทนทานต่อการสึกหรอและสนิมได้ดีเยี่ยม กลุ่มผลิตภัณฑ์ที่ปรับแต่งตามความต้องการทั้งหมด ได้แก่ ก้านซิงโครนัสคู่ SID, รุ่นปรับระยะชักได้ SIJ, เวอร์ชันล็อคตำแหน่ง SIL, แอคทูเอเตอร์แบบรวมวาล์วและกระบอกสูบ SIF และก้านลูกสูบสี่เหลี่ยมต้านแรงบิด SIQ เพื่อตอบสนองความต้องการทางอุตสาหกรรมที่หลากหลาย ทั้งซีรีส์ได้รับการติดตั้งวงแหวนแม่เหล็กในตัวไว้ล่วงหน้าตามค่าเริ่มต้นสำหรับการตอบรับตำแหน่งลูกสูบแบบเรียลไทม์และการควบคุมการเชื่อมต่อ PLC มีการใช้กันอย่างแพร่หลายในเครื่องจักรส่งออกมาตรฐานยุโรป การประกอบอัตโนมัติ บรรจุภัณฑ์ การจัดการวัสดุ และตัวขับเคลื่อนเสริมของเครื่องมือกล ทำให้มีความสมดุลระหว่างประสิทธิภาพที่เชื่อถือได้และราคาที่แข่งขันได้ เพื่อทดแทนกระบอกสูบ SC แบบผูกแบบธรรมดาและกระบอกสูบ DNC นำเข้าที่มีราคาสูง

กระบอกสูบโปรไฟล์ก้านผูก SOLH CP96S เป็นไปตามมาตรฐาน ISO15552 และ VDMA24562 โดยเปลี่ยนได้อย่างสมบูรณ์กับซีรีส์ CP96S ดั้งเดิม ออกแบบด้วยระบบบัฟเฟอร์คู่ที่รวมเบาะลมแบบปรับได้และแผ่นยาง ทำให้มีเสียงรบกวนต่ำและการกระแทกเล็กน้อยภายใต้การสับเปลี่ยนกลับด้วยความเร็วสูงและความถี่สูงที่ 50~1000 มม./วินาที กระบอกอะลูมิเนียมคันชักแบบติดตั้งในตัวมีน้ำหนักเบากว่ากระบอกสูบแบบคันชักแบบทั่วไปถึง 15% โดยมีความแข็งแกร่งสูงและต้านทานโหลดออฟเซ็ตได้ดีเยี่ยม มีให้เลือกหลายรุ่น ได้แก่ รุ่นมาตรฐาน ก้านสูบเดี่ยว และรุ่นก้านคู่ต้านแรงบิด CP96SD วงแหวนแม่เหล็กในตัวเป็นอุปกรณ์เสริมสำหรับเซ็นเซอร์ M9B/A93 มีให้เลือกทั้งแบบก้านลูกสูบอุณหภูมิสูงและสเตนเลสสตีล เจาะ φ32~125มม. ปรับแต่งระยะชักได้สูงสุดถึง 2000มม. ใช้กันอย่างแพร่หลายกับเครื่องมือกลและระบบอัตโนมัติในการบรรจุภัณฑ์สำหรับงานหนักเพื่อการเปลี่ยนอุปกรณ์ทั่วโลก

SOLH HLH กระบอกสไลด์เชิงเส้นราง L ด้านบางพิเศษใช้รางนำบอลหมุนวนด้านเดียวในตัวพร้อมตัวเครื่องทรงเตี้ยเพรียวบางเพื่อประหยัดพื้นที่ในการติดตั้ง สไลด์นิวแมติกสองทางสำหรับการวางตำแหน่งที่แม่นยำในการรับน้ำหนักเบา ขนาดรูเจาะมีตั้งแต่ 6, 10, 16 ถึง 20 มม. โดยมีระยะชักมาตรฐาน 5–60 มม. แรงดันใช้งาน 0.15~0.7 MPa และอุณหภูมิในการทำงานตั้งแต่ -20°C ถึง 70°C ตัวกระบอกสูบมีรูต๊าปเกลียวสำหรับติดตั้ง 4 ทิศทางและช่องอากาศ 3 ด้านเพื่อการวางท่อที่ยืดหยุ่น แคร่เลื่อนมีการติดตั้งรูเกลียวแบบฟิกซ์เจอร์และรูหมุดสำหรับวางตำแหน่งบนพื้นผิวด้านบนและด้านหน้า วงแหวนแม่เหล็กในตัวเป็นอุปกรณ์มาตรฐาน โดยมีช่องด้านข้างสองช่องสำหรับติดตั้งสวิตช์กกแม่เหล็ก ข้อต่อแบบลอยระหว่างก้านลูกสูบและตัวกั้นช่วยลดภาระด้านข้าง และรับประกันความตรงที่ดีเยี่ยมและความแม่นยำในการป้องกันการหมุน เมื่อเปรียบเทียบกับซีรีส์ HLQ แบบรางคู่ HLH มีโครงร่างที่เพรียวบางกว่าสำหรับพื้นที่แคบที่จำกัด ซึ่งใช้กันอย่างแพร่หลายในจิ๊กตรวจสอบขนาดเล็กของ 3C และเซมิคอนดักเตอร์ หน่วยจับยึดแบบกดสำหรับงานเบา และกลไกการกำหนดตำแหน่งแบบลูกสูบภายในเครื่องจักรอัตโนมัติขนาดกะทัดรัด

กระบอกสูบแบบสไลด์เพลาคู่ SOLH HLQ / HLQL ใช้ระบบนำเชิงเส้นตรงแบบลูกบอลหมุนเวียน ซึ่งรวมถึงรุ่นมาตรฐาน HLQ ขนาดกะทัดรัดที่มีกระบอกสูบติดตั้งด้านข้างและรุ่น HLQL แบบสมมาตรที่แข็งแกร่งเป็นพิเศษ ขนาดเจาะมีตั้งแต่ 6 ถึง 25 มม. พร้อมระยะชัก 10–150 มม. การออกแบบก้านลูกสูบคู่ขนานให้แรงขับที่แข็งแกร่งและประสิทธิภาพการป้องกันแรงบิดและการป้องกันการหมุนที่ยอดเยี่ยม ข้อต่อลอยในตัวระหว่างลูกสูบและตัวเลื่อนจะชดเชยภาระด้านข้างที่ผิดปกติ ฐานมีรูต๊าปเกลียวสำหรับติดตั้ง 3 ทิศทาง ในขณะที่แคร่เลื่อนมีรูยึดสำหรับติดตั้งหลายพื้นผิวและหมุดกำหนดตำแหน่ง ช่องด้านข้างสำหรับสวิตช์กกแม่เหล็กและแม่เหล็กในตัวมาเป็นอุปกรณ์มาตรฐาน มีตัวเลือกบัฟเฟอร์ให้เลือกหลายแบบ: บัฟเฟอร์ลมแบบปรับได้คู่/เดี่ยว โช้คอัพไฮดรอลิก และบล็อกหยุดภายนอกเพื่อการกลับตัวที่ราบรื่นและความแม่นยำในการกำหนดตำแหน่งซ้ำสูง HLQ เหมาะกับโหลดขนาดกลางถึงเล็กที่มีพื้นที่จำกัด ในขณะที่ HLQL แบบสมมาตรรองรับโหลดหนักและออฟเซ็ตเยื้องศูนย์ที่รุนแรง ใช้กันอย่างแพร่หลายสำหรับการถ่ายโอนอัตโนมัติ การหนีบที่แม่นยำ และการวางตำแหน่งเชิงเส้นใน 3C อุปกรณ์ประกอบเซมิคอนดักเตอร์และการทดสอบ

กระบอกสูบแบบสไลด์เพลาคู่ SOLH HLS / HLSL ใช้รางลูกกลิ้งแบบหน้าสัมผัสเส้น ซึ่งให้ความแข็งแกร่งที่สูงกว่ามาก ความแม่นยำในการวางตำแหน่งซ้ำ และความต้านทานต่อการโหลดที่ผิดปกติกว่ารุ่นรางลูกกลิ้ง HLQ มีให้เลือกสองรุ่น: HLS มาตรฐานพร้อมกระบอกสูบขนาดกะทัดรัดติดตั้งด้านข้างสำหรับโหลดขนาดกลางถึงขนาดเล็กโดยไม่มีออฟเซ็ตที่รุนแรง; HLSL แบบสมมาตรพร้อมกระบอกสูบที่อยู่ตรงกลางและลูกกลิ้งคู่ขนานสำหรับงานหนัก แรงบิดเยื้องศูนย์ขนาดใหญ่ และความต้องการที่แม่นยำเป็นพิเศษ ขนาดเจาะครอบคลุม 6–25 มม. และช่วงชัก 10–150 มม. ก้านลูกสูบคู่ให้แรงขับที่ทรงพลังและประสิทธิภาพการป้องกันแรงบิด ในขณะที่ข้อต่อแบบลอยในตัวช่วยลดความเครียดจากการโก่งตัวด้านข้าง ฐานรองรับรูยึด 3 ทิศทาง แคร่เลื่อนจะสงวนเกลียวและหมุดยึดตำแหน่งหลายพื้นผิว และวงแหวนแม่เหล็กพร้อมช่องเซ็นเซอร์มาเป็นมาตรฐาน บัฟเฟอร์อากาศแบบปรับได้ โช้คอัพไฮดรอลิก และตัวหยุดกลไกภายนอกเป็นอุปกรณ์เสริม อุณหภูมิในการทำงานอยู่ระหว่าง -20°C ถึง 70°C ใช้กันอย่างแพร่หลายในเซมิคอนดักเตอร์ ระบบอัตโนมัติทางการแพทย์ จิ๊กเครื่องมือกล และสถานีกำหนดตำแหน่งการถ่ายโอนและหนีบที่มีความแม่นยำสูงพิเศษสำหรับงานหนักอื่นๆ

แอคชูเอเตอร์โรตารีแบบแร็คแอนด์พีเนียน SOLH MSQ สามารถใช้แทนกันได้อย่างสมบูรณ์กับโต๊ะหมุน SMC ที่เทียบเท่ากัน ขับเคลื่อนด้วยโครงสร้างชั้นวางเกียร์ลูกสูบคู่แบบสมมาตร สร้างแรงบิดที่สูงขึ้น 3~4 เท่า และความสามารถในการรับน้ำหนักในแนวรัศมีและแนวแกนที่เหนือกว่า เมื่อเทียบกับกระบอกสูบ CRQ แบบใบพัด มีเกรดให้เลือกสองเกรด: ซีรีส์มาตรฐาน MSQB ที่มีพิกัดความเผื่อ H9 และซีรีส์ความแม่นยำสูง MSQA ที่มีความพอดี H8 และความแม่นยำในการกำหนดตำแหน่งซ้ำ ±0.01 มม. โต๊ะหมุนได้รับการประมวลผลล่วงหน้าโดยมีรูพินและรูต๊าปยึด รวมทั้งรูทะลุตรงกลางสำหรับการเดินสายไฟและท่อ มาพร้อมกับสกรูปรับมุมปลายคู่สำหรับช่วงสวิงที่ปรับได้ไม่จำกัด 0~190° สามารถเลือกรุ่นสวิงคงที่ 90°/180° ได้ มีระบบกันสะเทือนให้เลือก 2 แบบ: กันชนยางมาตรฐานและโช้คอัพไฮดรอลิกในตัวส่วนต่อท้าย-R (พลังงานจลน์ต่ำ L / พลังงานจลน์สูง H) รูปแบบการวางท่อคู่ประกอบด้วยพอร์ตปลายหน้าเริ่มต้นและพอร์ตด้านหน้าด้าน E วงแหวนแม่เหล็กในตัวรองรับสวิตช์กก M9BW เพื่อส่งสัญญาณตอบรับตำแหน่งไปยัง PLC ขนาดเฟรมมีตั้งแต่ 10 ถึง 200 เติมจาระบีอายุการใช้งานยาวนานไว้ล่วงหน้าเพื่อการทำงานที่ไม่ต้องหล่อลื่น ใช้กันอย่างแพร่หลายในการตรวจสอบด้วยแสง PCB, การวางตำแหน่งที่แม่นยำของไมโครชิป, การสลับทิศทางของบรรจุภัณฑ์, การพลิกชิ้นงานของเครื่องมือกล และข้อต่อแบบหมุนปลายหุ่นยนต์ขนาดเล็กสำหรับการจัดทำดัชนี การหมุนเวียน และการวางตำแหน่งอัตโนมัติแบบหลายมุม

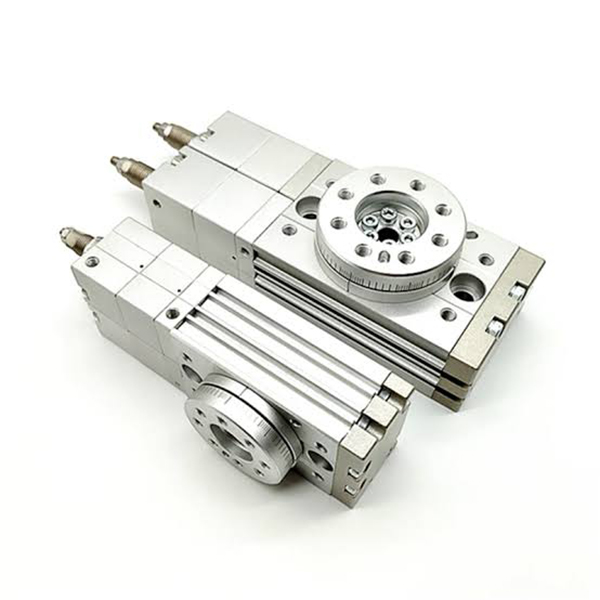

กระบอกสูบโรตารีแบบแร็คแอนด์พีเนียนสามตำแหน่ง MSZ ของ SOLH MSZ เป็นแอคทูเอเตอร์แบบโรตารีที่ออกแบบมาโดยเฉพาะเพื่อให้ได้รับตำแหน่งการล็อกแบบสามจุด (ขีดจำกัดด้านซ้าย / การหยุดระหว่างกลาง / ขีดจำกัดด้านขวา) แก้ปัญหาข้อจำกัดของกระบอกสูบโรตารีแบบสองตำแหน่งทั่วไปที่ไม่มีการวางตำแหน่งสถานีกลาง ซีรีส์นี้ต้องการโซลินอยด์วาล์วแรงดันกลาง 5/3 ทิศทางเพียงตัวเดียวสำหรับการสลับตำแหน่งแบบเต็ม โดยถอดวงจรนิวแมติกวาล์วคู่ที่ซับซ้อนออก เพื่อลดความซับซ้อนในการจัดวางระบบและลดต้นทุนทางวิศวกรรมโดยรวม ตำแหน่งล็อคตรงกลางรองรับการปรับเชิงมุมแบบละเอียด ±10° ในขณะที่ขีดจำกัดการเคลื่อนที่ด้านซ้ายและขวาสามารถปรับแยกกันได้ภายใน 0~95° ทำให้มีการวางตำแหน่งหลายมุมที่ยืดหยุ่น แบ่งออกเป็นข้อมูลจำเพาะสี่ประการ: MSZB พื้นฐาน, MSZA ที่มีความแม่นยำสูง, บัฟเฟอร์ยาง MSZB-R และบัฟเฟอร์ไฮดรอลิก MSZA-R โครงสร้างภายในลูกสูบคู่แบบแร็คคู่ช่วยลดระยะฟันเฟืองของเกียร์ได้อย่างมีประสิทธิภาพ และส่งแรงบิดที่สม่ำเสมอในระหว่างการเปลี่ยนตำแหน่งบ่อยครั้ง แผ่นหมุนในตัวมาพร้อมกับรูเข็มระบุตำแหน่งที่สงวนไว้สำหรับการติดตั้งชิ้นงานโดยตรง จับคู่กับรูกลวงตรงกลางเพื่อผ่านสายไฟและท่ออากาศอย่างเรียบร้อย ร่องเซ็นเซอร์ด้านข้างแบบมาตรฐานพอดีกับสวิตช์แม่เหล็ก D-M9B และ D-A93 เพื่อรับการตอบสนองสัญญาณแบบเรียลไทม์ของสถานีงาน 3 แห่ง MSZA มีความแม่นยำในการวางตำแหน่งสูงถึง ±0.02 มม. ในขณะที่ชุดบัฟเฟอร์ไฮดรอลิกดูดซับพลังงานการชนกันขนาดใหญ่ได้อย่างสมบูรณ์แบบสำหรับการหมุนงานหนักด้วยความเร็วสูง ใช้การออกแบบหล่อลื่นในตัวเองแบบไร้น้ำมันเพื่อการทำงานที่มั่นคงในระยะยาว กระบอกหมุนนี้ถูกนำไปใช้อย่างกว้างขวางในการเปลี่ยนการคัดแยกชิ้นงาน การจัดทำดัชนีหลายสถานี การตรวจสอบตำแหน่งทางอิเล็กทรอนิกส์ และการบรรจุขั้นตอนการพลิกพวงมาลัยอัตโนมัติ

กระบอกสูบโรตารีแร็คแอนด์พีเนียน SOLH HRQ ประกอบด้วยขนาดไมโคร HRQ2/3/7 และ HRQ10~HRQ200 ขนาดกลางถึงใหญ่พร้อมมุมสวิงที่ปรับได้ไม่จำกัด 0~190° ให้แรงบิดที่สูงกว่าและความสามารถในการรับน้ำหนักในการดัดงอ/ในแนวรัศมีได้ดีกว่าตัวกระตุ้นแบบโรตารีแบบใบพัด มีการกำหนดค่าให้เลือกสามแบบ: บัฟเฟอร์หยุดเชิงกลพื้นฐาน (ต้นทุนต่ำสำหรับงานความเร็วต่ำเบา) - โช้คอัพไฮดรอลิกในตัว (การหยุดที่แม่นยำสำหรับการรับน้ำหนักมากด้วยความเร็วสูง) และ - รุ่นไฮดรอลิก A(S) พร้อมฝาปิดปลายทำจากสเตนเลสสตีลสำหรับสภาพแวดล้อมที่มีความชื้นและมีฤทธิ์กัดกร่อนเล็กน้อย โต๊ะหมุนมีรูกลวงตรงกลางสำหรับวางท่อและสายไฟ และช่องเซ็นเซอร์ด้านข้างที่เข้ากันได้กับสวิตช์กกแม่เหล็กสากล รุ่นไมโครใช้รูยึดด้านล่าง ในขณะที่ขนาดกลาง/ใหญ่มีต๊าปยึดหลายด้านเพื่อการจัดวางที่ยืดหยุ่น จาระบีอายุการใช้งานยาวนานที่เติมไว้ล่วงหน้าช่วยให้ทำงานได้โดยไม่ต้องหล่อลื่น การเลือกต้องมีการตรวจสอบแรงบิด โหลดในแนวรัศมี/แนวแกน และโมเมนต์การโก่งตัวไปพร้อมๆ กัน ใช้กันอย่างแพร่หลายสำหรับการจัดทำดัชนีแบบหมุนในการประกอบอัตโนมัติ การคัดแยกวัสดุ การกำหนดฝาบรรจุภัณฑ์ และสถานีหมุนเวียนจิ๊ก
